Erscheinen in der LC-Anzeige andere Symbole als
in Bild 5.3.4 oder 5.3.5 gezeigt, so ist die Steckdo-
se nicht korrekt angeschlossen bzw. der Anschluss
der Messleitungen ist falsch. Die Erklärung zu den
einzelnen Fehlern finden Sie in Abschnitt 6.0 auf
Seite 31.
Drücken Sie kurz die Taste "Start/On" (22), die
Prüfung wird gestartet. Während der laufenden Prü-
fung wird 'Test...' (11) angezeigt, siehe Bild 5.3.7.

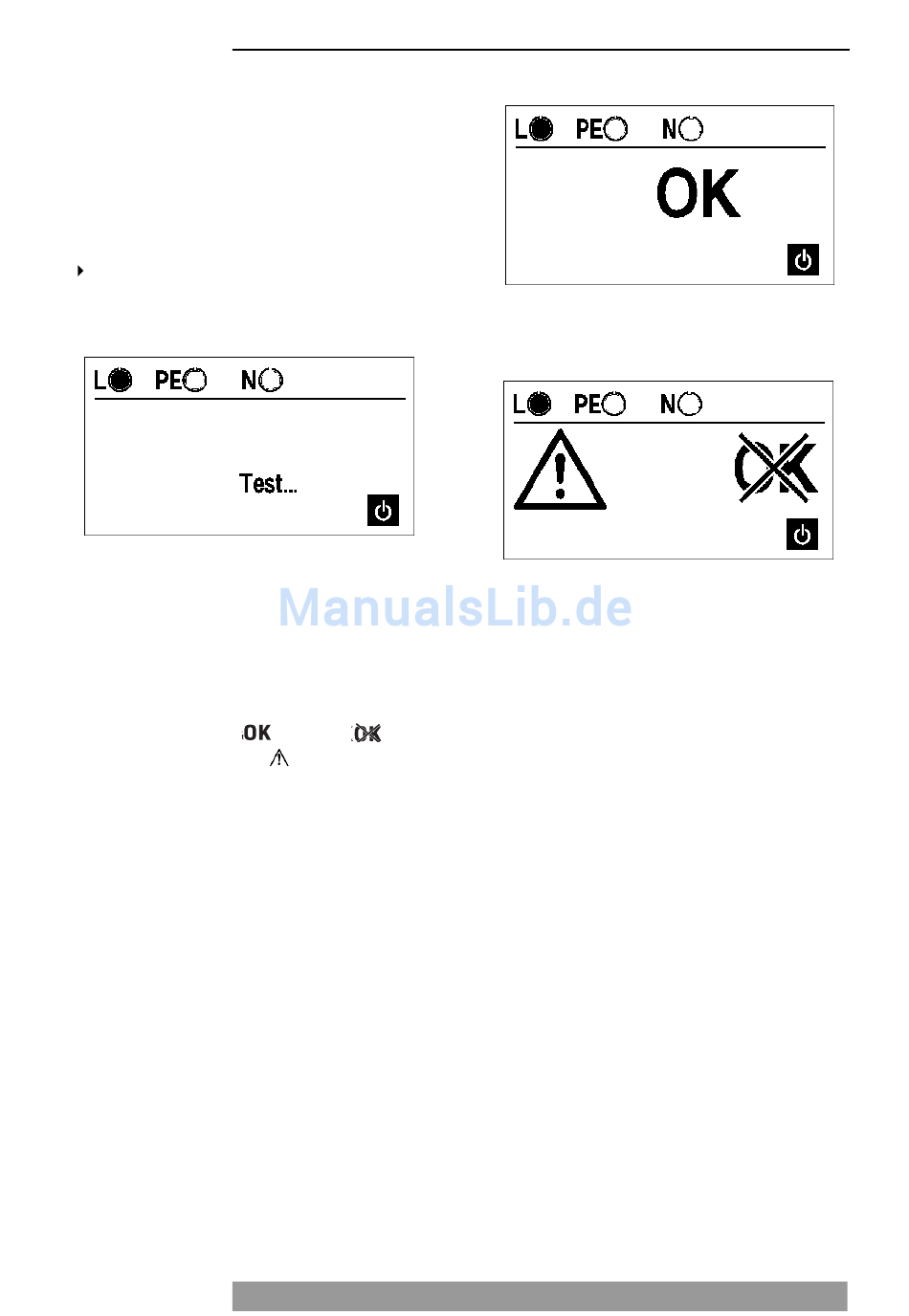

Bild 5.3.7: Laufende Prüfung
Nach ca. 3 Sekunden ist die Prüfung des Netzin-
nenwiderstandes beendet und das Gerät zeigt nun
das Prüfergebnis an. Der Telaris 0100-ELEKTRO-
check arbeitet mit einem Grenzwert von 1,5 Ω. Der
gemessene Netzinnenwiderstand wird bewertet
und direkt als Ergebnis
sammen mit dem Symbol
zusätzlicher Hinweis leuchtet hinter der LC-Anzeige
eine grüne LED für Prüfung bestanden oder rote
LED für Prüfung nicht bestanden.
Prüfung des Netzinnenwiderstandes
(10) oder (6) zu-
(14) angezeigt. Als
Bild 5.3.8: Prüfergebnis mit eingehaltenem Grenz-
wert
Bild 5.3.9: Prüfergebnis mit nicht eingehaltenem
Grenzwert
