Unitest TELARIS 0100-ELEKTROcheck Bedienungsanleitung Seite 16

Prüfung des Netzinnenwiderstandes

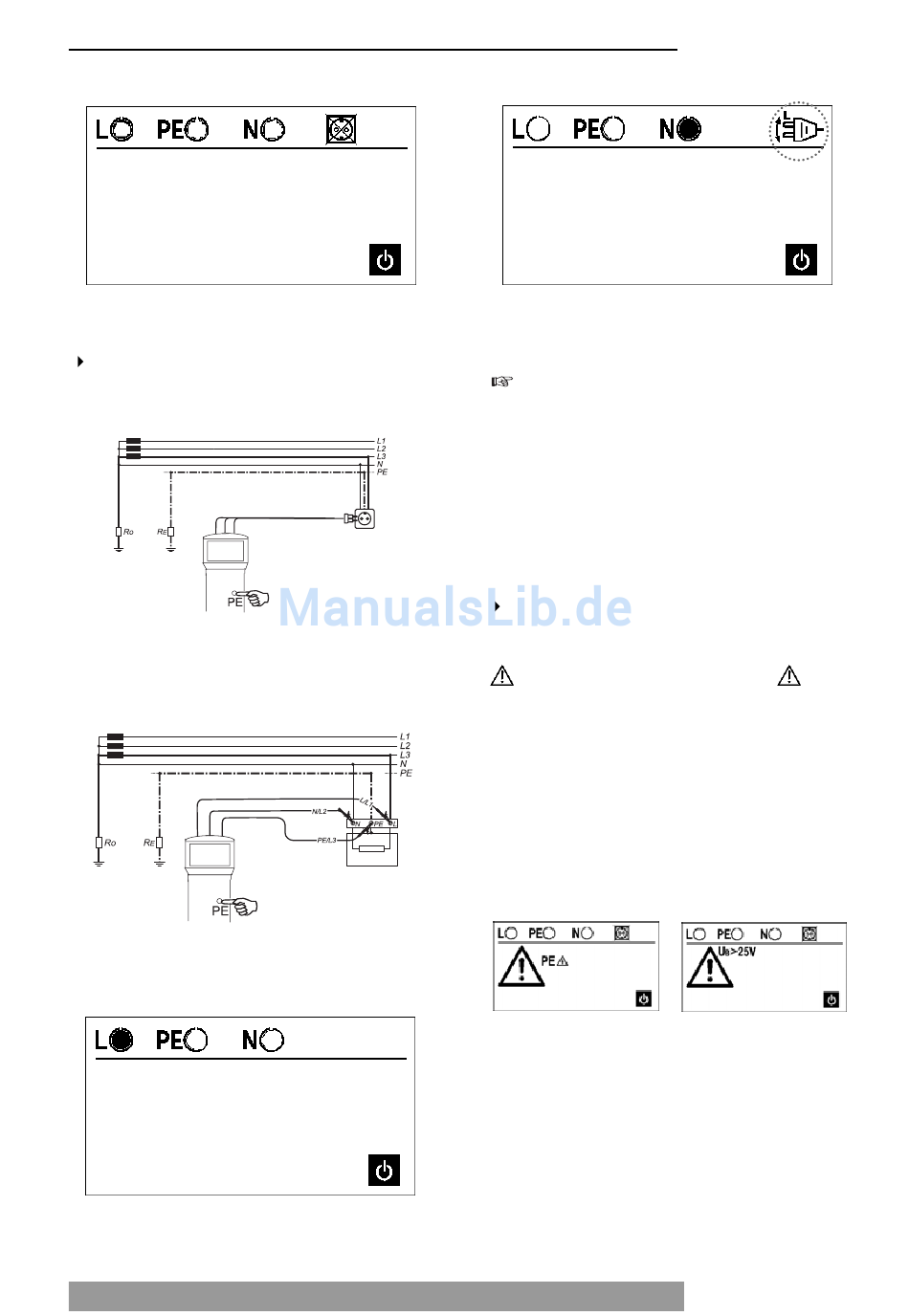

Bild 5.3.1: Betriebsbereites Gerät
Verbinden Sie nun die gewünschten Messleitun-
gen mit dem Prüfobjekt, Anschluss siehe Bild 5.3.2
oder Bild 5.3.3.
Bild 5.3.2:
Anschluss Netzinnenwiderstand, Prüfung mit
Schukostecker
Bild 5.3.3:
Anschluss Netzinnenwiderstand, Prüfung mit
Messleitungen
Bild 5.3.4:
Anzeige bei Phasenlage L an L/L1 und N an N/L2
16
Bild 5.3.5: Anzeige bei Phasenlage N an L/L1 und L
an N/L2
Zeigt das Prüfgerät die Anschlussbelegung
wie in Bild 5.3.5 an, d.h. das Symbol 'Netz-
stecker drehen' (5) blinkt, so lässt sich die Prü-
fung nicht starten und beim Start der Prüfung
ertönt ein Signalton. Dann ist der Schuko-
stecker umzudrehen bzw. bei den ange-
schlossenen Messleitungen ist L und N zu ver-
tauschen.
Berühren Sie zur Steckdosenprüfung die
Berührungselektrode 'PE' (21).
Falls das Prüfgerät die Symbole
'Steckdosenfehler' (4) und 'PE-Fehler' (16)
oder 'Berührungsspannung' (15) wie in Bild
5.3.6 anzeigt, so ist der Schutzleiter (PE) offen
oder liegt an Spannung! Dieser Fehler ist le-
bensgefährlich und muss sofort behoben wer-
den!
Bild 5.3.6: Anzeige PE-Fehler
(14),
