Reely Shadow RTF Kurzanleitung Seite 8

Het kompas kalibreren
Voordat de quadrocopter kan worden gestart,
moet het kompas worden gekalibreerd.
Wij raden kalibratie aan vóór elke vlucht.
Na verandering van locatie naar een andere
startpositie moet het kompas worden gekalib-
reerd.
• Schakel de tuimelschakelaar „GPS" 5 keer snel van
de voorste stand (stand 1) in de achterste stand
(stand 2) en weer terug. De statuslampjes aan de
quadrocopter moeten daarna permanent geel (rood
en groen) branden.

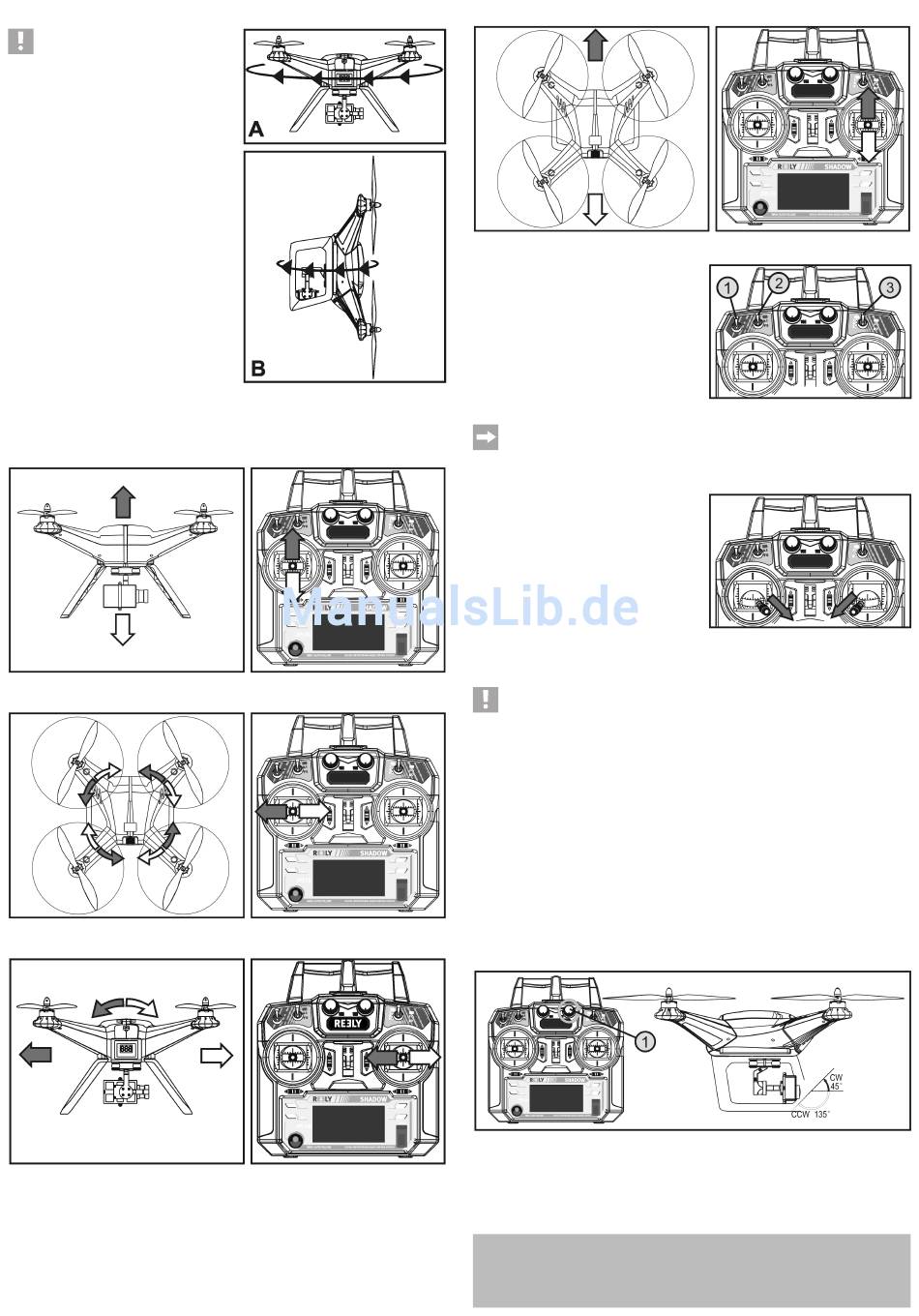

• Houdt de quadrocopter horizontaal (zie afbeelding 9,
afbeelding A) en draai hem zo lang om de hoogte-
as tot de statuslampjes de kleur in groen veranderen
(minstens 360°).
• Houdt daarna de quadrocopter met de voorste pro-
pellers verticaal naar beneden en draai hem nu 360°
om de lengte-as (zie afbeelding 9, afbeelding B) tot de
statuslampjes uitgaan.
• De kalibratie is voltooid.
• Breng de quadrocopter terug naar de normale posi-
tie.
• Na een korte tijd knipperen de statuslampjes conform
de ontvangen GPS-satellieten.
• Als de statuslampjes rood en geel knipperen, was de
kalibratie verkeerd en moet worden herhaald.
Basisinformatie over het besturen van quadrocopters
Pitch-functie
Gier-functie
Roll-functie
Nick-functie
Tuimelschakelaars instellen
Voordat u uw model voor het eerst laat opstijgen, con-
troleert u de standen van de drie tuimelschakelaars
„IOC" (1), „GO-HOME" (2) en „GPS" (3). De schakelaars
moeten zich overeenkomstig de tekening in afbeelding
14 in de voorste ofwel bovenste stand bevinden.
In deze schakelaarcombinatie vliegt de quadrocopter
GPS-gestabiliseerd. Deze stand is ideaal geschikt voor
de eerste testvluchten in de open lucht.
Wordt de quadrocopter indoor gebruikt, dan moet de
Afbeelding 9
schakelaar „GPS" (3) in de onderste stand („GPS" uit)
worden geschakeld.
Voor meer informatie over de schakelaarfuncties leest u a.u.b. de volledige handleiding, die o.a. ook
in de Conrad-webwinkel bij de productdetails te downloaden is.
De quadrocopter starten
• Wacht tot de quadrocopter meer dan zes GPS-satel-
lieten ontvangt en het startpunt heeft opgeslagen. De
statuslampjes knipperen dan ca. alle 5 s groen. De
quadrocopter is nu startklaar.
• Beweeg de linke stuurknuppel naar rechts onder en
tegelijk de rechte stuurknuppel naar links onder (zie
afbeelding 15).
• Zodra de motoren aanlopen, beweegt u de twee stu-
urknuppels onmiddellijk terug naar het midden.
• De leds die zich aan de onderkant van de voorste
kraanarmen bevinden, branden wit en de leds die
zich aan de bovenzijde van de achterste kraanarmen
bevinden, branden rood.
Afbeelding 10
Belangrijk!
Als u de twee stuurknuppels weer naar het midden en naar beneden beweegt, worden de motoren
uitgeschakeld. Voer daarom deze stuurbeweging nooit tijdens de vlucht door!
• Schuif de stuurknuppel voor de pitchfunctie langzaam naar voren. De quadrocopter verhoogt het propel-
lertoerental en stijgt op.
• Wanneer u de stuurknuppel terug naar het midden beweegt, zweeft de quadrocopter op een constante
hoogte.
• Voer op 1 - 2 m hoogte de eerste voorzichtige richtingsbesturingen uit en let erop hoe de quadrocopter op
de stuurcommando's reageert.
• Om de quadrocopter weer te landen, trekt u de stuurknuppel voor de pitchfunctie van het midden iets naar
achteren, zodat de quadrocopter de vlieghoogte langzaam verminderd en landt.
• Beweeg de stuurknuppel voor de pitchfunctie helemaal naar achteren/beneden en houd hem in deze
positie, tot de motoren worden uitgeschakeld.
Gimbal-besturing
Afbeelding 11
De camera kan vanuit de horizontale positie verticaal 45° naar boven en 135° naar beneden draaien. De
zwenkbeweging wordt met behulp van de draairegelaar VRB (1) bestuurd.
Afbeelding 12
Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie, micro-
verfilming of de registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van de
uitgever. Nadruk, ook van uittreksels, verboden. De publicatie voldoet aan de technische stand bij het in druk bezorgen.
© Copyright 2015 by Conrad Electronic SE.
Afbeelding 13
Afbeelding 14
Afbeelding 15
Afbeelding 16
