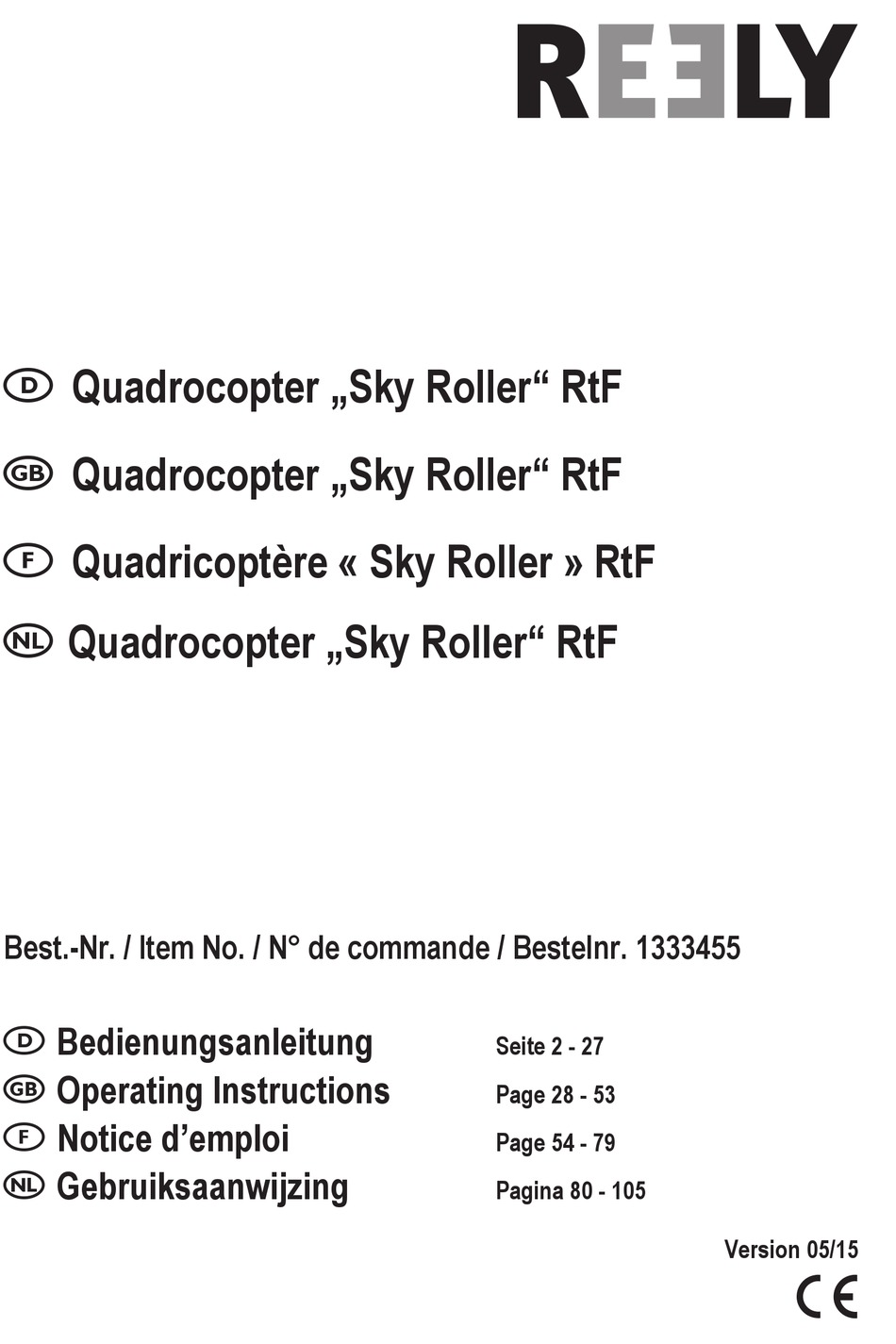

Quadrocopter „Sky Roller" RtF
Quadrocopter „Sky Roller" RtF
Quadricoptère « Sky Roller » RtF
Quadrocopter „Sky Roller" RtF
Best.-Nr. / Item No. / N° de commande / Bestelnr. 1333455
Bedienungsanleitung
Operating Instructions
Notice d'emploi
Gebruiksaanwijzing
Seite 2 - 27
Page 28 - 53
Page 54 - 79
Pagina 80 - 105
Version 05/15
7
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Reely Sky Roller
Inhaltszusammenfassung für Reely Sky Roller
- Seite 1 Quadrocopter „Sky Roller“ RtF Quadrocopter „Sky Roller“ RtF Quadricoptère « Sky Roller » RtF Quadrocopter „Sky Roller“ RtF Best.-Nr. / Item No. / N° de commande / Bestelnr. 1333455 Bedienungsanleitung Seite 2 - 27 Operating Instructions Page 28 - 53 ...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Einführung ................................3 Symbol-Erklärungen ............................3 Bestimmungsgemäße Verwendung ........................4 Lieferumfang ................................4 Produktbeschreibung ............................5 Sicherheitshinweise .............................6 a) Allgemein ...............................6 b) Vor der Inbetriebnahme ..........................7 c) Während des Betriebs ...........................7 Batterie- und Akkuhinweise ..........................8 Bedienelemente des Senders ..........................9 Inbetriebnahme des Senders ..........................10 a) Einlegen der Batterien ..........................10 b) Einschalten des Senders .......................... -
Seite 3: Einführung
Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Diese Bedienungsanleitung gehört zu diesem Produkt. -
Seite 4: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Bei diesem Produkt handelt es sich um ein elektrisch angetriebenes hubschrauberähnliches Modell, das mit Hilfe der beiliegenden Funk-Fernsteueranlage drahtlos gesteuert wird. Der Quadrocopter ist ausschließlich für den privaten Einsatz im Modellbaubereich mit den damit verbundenen Betriebszeiten ausgelegt. Das Modell ist für den Einsatz in Innenräumen vorgesehen, kann aber bei Windstille auch im Außenbereich eingesetzt werden. -
Seite 5: Produktbeschreibung
Produktbeschreibung Der flugfertig aufgebaute Quadrocopter verfügt über 4 getrennt voneinander angesteuerte Motoren, die jeweils einen eigenen Propeller antreiben. Durch das gleichzeitige Beschleunigen aller Propeller kann der Quadrocopter vom Bo- den abheben und bei entsprechenden Propellerdrehzahlen stabil in der Luft schweben. Für die Stabilisierung im Flug verfügt der Quadrocopter über eine aufwändige Gyro-Elektronik die in der Lage ist, ungesteuerte Bewegungen des Modells zu erkennen und unverzüglich auszugleichen. -
Seite 6: Sicherheitshinweise
Sicherheitshinweise Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie. -
Seite 7: B) Vor Der Inbetriebnahme
b) Vor der Inbetriebnahme • Schalten Sie immer zuerst den Sender und anschließend den Quadrocopter ein. Nur so kann eine Abstimmfunktion zwischen Sender und Empfänger stattfinden, damit Ihr Modell auf die Steuerbefehle Ihres Senders zuverlässig reagiert. • Überprüfen Sie die Funktionssicherheit Ihres Modells und der Fernsteueranlage. Achten Sie dabei auf sichtbare Beschädigungen, wie z.B. defekte Steckverbindungen oder beschädigte Kabel. Sämtliche beweglichen Teile am Modell müssen leichtgängig funktionieren, dürfen jedoch kein Spiel in der Lagerung aufweisen. • Der zum Betrieb erforderliche Flugakku muss vor dem Einsatz geladen werden. Achten Sie bei den Batterien im Sender auf eine noch ausreichende Restkapazität (Senderanzeige). -
Seite 8: Batterie- Und Akkuhinweise
Batterie- und Akkuhinweise Obwohl der Umgang mit Batterien und Akkus im täglichen Leben heute eine Selbstverständlichkeit ist, bestehen zahlreiche Gefahren und Probleme. Beachten Sie deshalb unbedingt die nachfolgend genannten allgemeinen Informationen und Sicherheitshin- weise zum Umgang mit Batterien und Akkus. • Batterien/Akkus gehören nicht in Kinderhände. -
Seite 9: Bedienelemente Des Senders
Bedienelemente des Senders 1 Drucktaste für den Beginner-/Experten-Modus 2 LED-Anzeige 3 Trimmtasten für die Nick-Funktion 4 Drucktaste für den Flipp-Modus 5 Steuerknüppel für die Nick- und Roll-Funktion 6 Trimmtasten für die Roll-Funktion 7 Ein-/Aus-Schalter 8 Steuerknüppel für die Pitch- und Gier-Funktion Bild 1... -
Seite 10: Inbetriebnahme Des Senders
Inbetriebnahme des Senders Im weiteren Verlauf der Anleitung beziehen sich die Ziffern im Text immer auf das nebenstehende Bild bzw. auf die Bilder innerhalb des Abschnittes. Querverweise zu anderen Bildern werden mit der entsprechenden Bildnummer angegeben. a) Einlegen der Batterien Zur Stromversorgung des Senders benötigen Sie 2 AA/Mignon-Batterien (z.B. -
Seite 11: Einschalten Des Senders
b) Einschalten des Senders Bewegen Sie den Steuerknüppel für die Pitch- und Gier-Funktion (siehe auch Bild 1, Pos. 8) ganz zum Körper in die unterste Stellung. Schieben Sie den Ein-/Aus-Schalter (siehe auch Bild 1, Pos. 7) von der linken Schalterstellung „OFF“ (= aus) in die rechte Stellung „ON“... -
Seite 12: Inbetriebnahme Des Quadrocopters
Inbetriebnahme des Quadrocopters a) Laden des Flugakkus Achtung, wichtig! Auch wenn es beim späteren Betrieb des Modells problemlos möglich ist, laden Sie den Flugakku niemals im eingebauten Zustand. Entnehmen Sie den Flugakku zum Laden immer aus dem Modell! Legen Sie den Flugakku zum Laden auf einen feuerfesten Untergrund und laden Sie den Akku nicht unbeaufsichtigt. -
Seite 13: Überprüfen Des Antriebs
Tipp aus der Praxis: Um die Ladekontroll-Leuchte im USB-Stecker prüfen zu können, stecken Sie den noch nicht vollgeladenen Akku kurz vom Ladekabel ab. In diesem Fall muss die rote LED im USB-Stecker leuchten. Wenn Sie den Akku wieder anstecken, muss die LED erlöschen. Achtung! Schließen Sie das USB-Kabel nicht an einem USB-Hub ohne eigenes Netzteil an (z.B. -
Seite 14: Einsetzen Des Flugakkus
c) Einsetzen des Flugakkus Legen Sie dazu den Quadrocopter mit der Unterseite nach oben auf eine weiche Unterlage. Schieben Sie dann den geladenen Flugakku (1) ent- sprechend der nebenstehenden Abbildung von hinten in den Akkuschacht. Wichtig! Der Akku muss bis zum Anschlag (2) in den Schacht eingeschoben werden (siehe untere Abbildung in Bild 6). -
Seite 15: Anschließen Des Flugakkus
d) Anschließen des Flugakkus Bewegen Sie den Steuerknüppel für die Pitch- und Gier-Funktion (siehe auch Bild 1, Pos. 8) in die unterste Stellung und schalten Sie den Sender mit dem Ein-/ Aus-Schalter (siehe auch Bild 1, Pos. 7) ein. Stellen Sie den Quadrocopter auf einen geraden Unter- grund (Tischplatte o. -
Seite 16: Grundsätzliche Informationen Zum Steuern Von Quadrocoptern
e) Grundsätzliche Informationen zum Steuern von Quadrocoptern Bevor Sie Ihr Modell in Betrieb nehmen, sollten Sie zuerst die Ihnen zur Verfügung stehenden Steuermöglichkeiten kennenlernen, um das Modell sicher kontrollieren zu können. Der symmetrische Aufbau des Modells macht die Zuordnung der Ausrichtung (vorne/hinten) sehr schwierig. Deshalb sind die beiden vorderen Propeller und die Landefüße aus schwarzem Kunststoff und die beiden hinteren Propeller bzw. - Seite 17 Gier-Funktion Durch die zwei rechtsdrehenden und die zwei linksdrehenden Propeller, sind die Drehmomente, die auf das Modell einwirken, ausgeglichen und der Quadrocopter schwebt stabil in der Luft. Wird der Steuerknüppel für die Gier-Funktion (siehe auch Bild 1, Pos. 8) nach links bewegt, erhöht die Elektronik im Modell die Drehzahl der von oben gesehen nach rechts (im Uhrzeigersinn) drehenden Propeller und verringert gleich- zeitig die Drehzahl der nach links (entgegen dem Uhrzeigersinn) drehenden Propeller.
-
Seite 18: Praktische Flugtipps Für Den Ersten Start
Nick-Funktion Mit Hilfe der Nick-Funktion können Sie den Quadrocopter nach vorne und nach hinten bewegen (siehe Bild 11). Die Steuerung erfolgt ebenfalls mit dem rechten Steuerknüppel (siehe auch Bild 1, Pos. 5). Wird der Knüppel leicht nach vorne gedrückt, werden von der Elektronik im Quadrocopter die Propellerdrehzahlen so verändert, dass sich das Modell leicht nach vorne neigt und somit auch nach vorne fliegt. -
Seite 19: Eintrimmen Des Quadrocopters
Wenn die nach unten gerichteten roten und blauen LEDs zu blinken beginnen, hat der Flugakku seine untere Span- nungsgrenze erreicht. Stellen Sie in diesem Fall den Flugbetrieb unverzüglich ein und laden den Flugakku wieder auf, um eine für den Flugakku schädliche Tiefentladung zu vermeiden. Sollten Sie den Quadrocopter im Außenbereich einsetzen, achten Sie auf die Flugentfernung. - Seite 20 Nick-Trimmung: Will der Quadrocopter nach vorne driften, so nehmen Sie die Drehzahl zurück, bis der Quadrocopter wieder sicher auf den Landebeinen steht. Betätigen Sie mehrmals den unteren Trimmtaster für die Nick-Funktion (siehe auch Bild 1, Pos. 3). Schieben Sie dann den Pitch-Knüppel wieder vorsichtig nach vorne und überprüfen, ob die Korrektur ausreichend war.
-
Seite 21: Umschaltung Beginner-/Experten-Modus
Umschaltung Beginner-/Experten-Modus Die Fernsteuerung bietet die Möglichkeit den Quadrocopter im Beginner- oder im Experten-Modus zu betreiben. Im Beginner-Modus reagiert der Quadrocopter weniger stark auf die Steuerbefehle des Senders und lässt sich somit sehr feinfühlig steuern. Im Experten-Modus reagiert der Quadrocopter stärker auf die Steuerbefehle und kann somit extremere Flugmanöver durchführen. -
Seite 22: Flipp-Funktion
Flipp-Funktion Der Quadrocopter ist in der Lage, bei Bedarf auch Überschläge (Flipps) zu fliegen. Die ersten Flipps sollten Sie bei Windstille im Außenbereich fliegen. Lassen Sie dazu den Quadrocopter auf ca. 5 - 6 m Sicherheitshöhe aufsteigen und anschließend auf der Stelle schweben. Betätigen Sie am Sender die Drucktaste für die Flipp- Funktion (siehe auch Bild 1, Pos. 4). Der Sender geht in den Flipp-Modus und gibt Signal- töne im Zweierrhythmus mit kurzen Unterbrechungen Bewegen Sie den Steuerknüppel für die Nick- und Roll- Funktion schnell bis zum Anschlag in die Richtung, in die der Quadrocopter flippen soll und führen Sie den... -
Seite 23: 13. Wartung Und Pflege
13. Wartung und Pflege Äußerlich darf das Modell und die Fernsteuerung nur mit einem weichen, trockenen Tuch oder Pinsel gereinigt wer- den. Verwenden Sie auf keinen Fall aggressive Reinigungsmittel oder chemische Lösungen, da sonst die Oberflä- chen der Gehäuse beschädigt werden könnten. Die Propeller müssen sich leichtgängig bewegen lassen und Motorwellen dürfen weder krumm sein noch dürfen sie ein Spiel in der Lagerung aufweisen. -
Seite 24: Auswechseln Der Landefüße
b) Auswechseln der Landefüße Die Landefüße (1) sind von unten mit den Motorträgern (2) verschraubt. Lösen Sie mit einem geeigneten Schraubendreher die Halteschraube (3) und entfernen Sie den Landefuß. Setzen Sie den neuen Landefuß am Motorträger an und schrauben Sie den Fuß wieder fest. Wichtig! Drehen Sie die Schraube nicht zu fest, da- mit sich der Landeteller beim Absetzen des... -
Seite 25: Entsorgung
Entsorgung a) Allgemein Elektrische und elektronische Geräte dürfen nicht in den Hausmüll! Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Vorschriften. Entnehmen Sie evtl. eingelegte Batterien/Akkus und entsorgen Sie diese getrennt von dem Produkt. b) Batterien und Akkus Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt! Schadstoffhaltige Batterien/Akkus sind mit nebenstehendem Symbol gekennzeichnet, das auf das Verbot... -
Seite 26: Behebung Von Störungen
Behebung von Störungen Auch wenn das Modell nach dem heutigen Stand der Technik gebaut wurde, kann es dennoch zu Fehlfunktionen oder Störungen kommen. Aus diesem Grund möchten wir Ihnen aufzeigen, wie Sie eventuelle Störungen beseitigen können. Problem Abhilfe Der Sender reagiert nicht. • Batterien im Sender prüfen. -
Seite 27: Technische Daten
Technische Daten Sender: Frequenzbereich ......2,4 GHz Kanalzahl ......... 4 Betriebsspannung ......3 V/DC über 2 AA/Mignon-Batterien Senderreichweite ......10 - 15 m Abmessungen (B x H x T) ....100 x 65 x 50 mm Gewicht inkl. Batterien ..... 113 g Quadrocopter: Stromversorgung ...... - Seite 108 ! Impressum Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Er- fassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung. © Copyright 2015 by Conrad Electronic SE. ( Legal Notice This is a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). All rights including translation reserved. Reproduction by any method, e.g. photocopy, microfilming, or the capture in electronic data processing systems require the prior written approval by the editor. Reprinting, also in part, is prohibited. This publication represent the technical status at the time of printing. ©...
