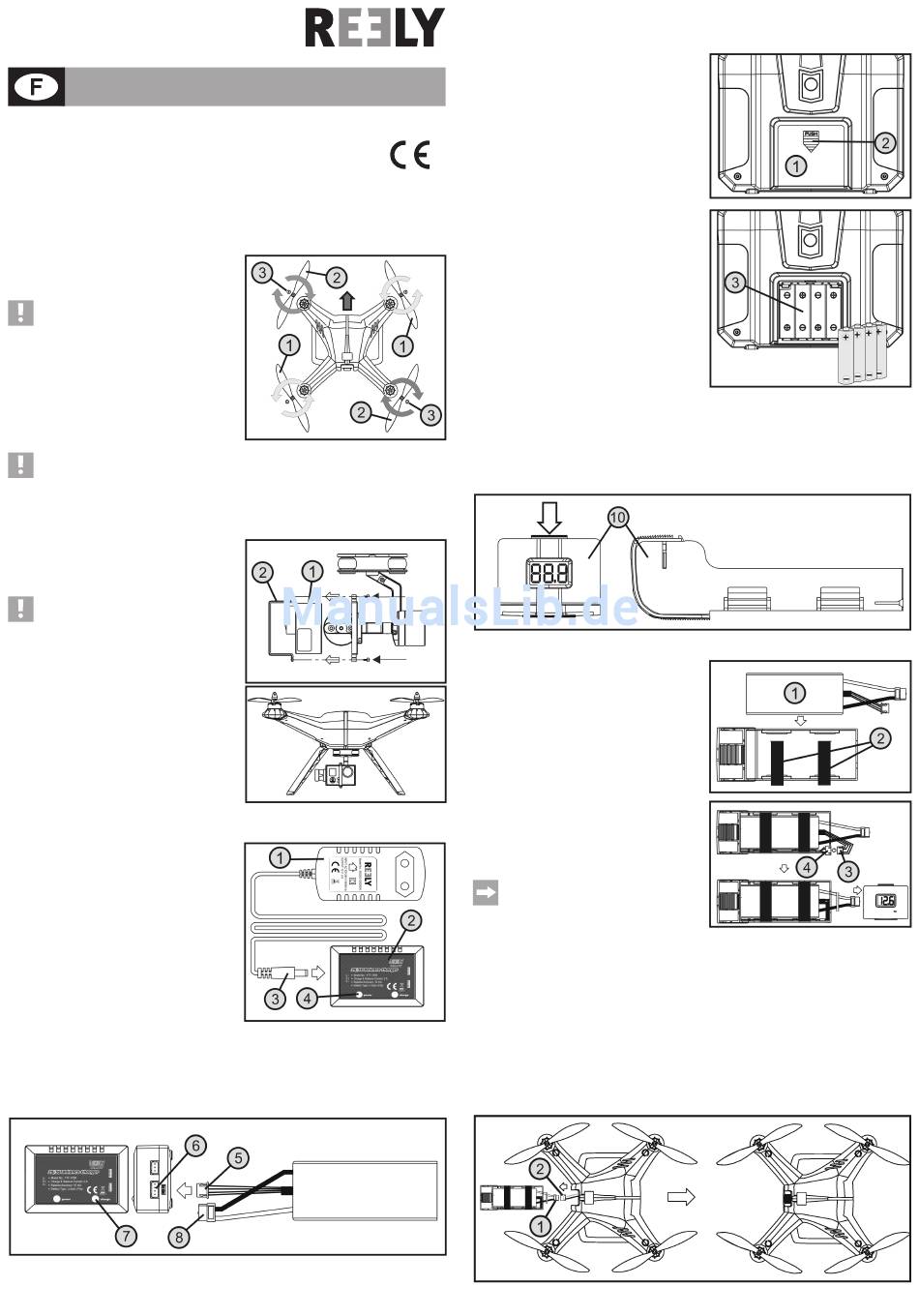

Mode d'emploi abrégé
Quadrocoptère « Shadow » RTF
N° de commande 1318310
Préparation du quadrocoptère
Montage de l'hélice
Le quadrocoptère dispose de 2 paires d'hélice tournant
à gauche (1) et de 2 paires d'hélice tournant à droite (2),
où 1 paire sert d'hélice de remplacement.
Important !
Lors du montage, faites attention au sens de
rotation de l'hélice. Les hélices avant gauche
et arrière droit tournent dans le sens horaire en
vue de dessus et les hélices avant droit et arri-
ère gauche tournent dans le sens antihoraire.
La flèche dans la moitié supérieure de l'écran montre la
direction de vol du modèle réduit vers l'avant.
Attention !
Les écrous de fixation des hélices avant gauche et arrière droit (voir fig. 1, pos. 3) ont un filetage à
gauche et doivent être dévissés contre le sens de rotation habituel puis revissés.
Support de caméra stabilisé (Cardan 2 D)
Pour monter une caméra de type GoPro ou une autre
caméra similaire (1), le support (2) doit être retiré et
refixé avec les deux vis M2 x 5 après l'installation de
la caméra.
Attention, remarque importante !
N'utilisez jamais le support de caméra sans y
installer une caméra.
Sans le poids de la caméra, le support n'est
pas équilibré, ce qui peut causer la surcharge
et des dégâts à l'électronique de commande.
Recharger la batterie de vol
La batterie de vol à 3 cellules est rechargée grâce au
bloc d'alimentation fourni (1) et le chargeur-équilibreur
(2).
Branchez d'abord la fiche basse tension du bloc
d'alimentation (3) sur la prise latérale gauche du char-
geur-équilibreur.
Après avoir branché le bloc d'alimentation sur une pri-
se de courant, l'indicateur de tension de service rouge
s'allume sur le chargeur-équilibreur (4) pour vous in-
diquer qu'il fonctionne.
Vous trouverez deux prises de charge de batterie sur le
côté droit du chargeur-équilibreur.
La fiche protégée contre les inversions de polarité (5) du câble de la batterie à 4 broches (câble de raccorde-
ment de l'équilibreur) est insérée dans la prise de charge inférieure (6). Dès que la batterie est connectée, le
processus de charge commence et le voyant LED vert de contrôle de charge (7) se met à clignoter. À l'issue
du processus de charge, le voyant LED vert de contrôle de charge reste allumé en continu.
Mise en service de l'émetteur
Mise en place des piles
Le couvercle du compartiment des piles (1) se trouve au
dos de l'émetteur. Appuyez sur la surface rainurée (2) et
faites glisser le couvercle vers le bas.
www.conrad.com
Lors de l'insertion des 4 piles, respectez la polarité des
cellules. Des informations correspondantes (3) se trou-
Version 05/15
vent dans le fond du compartiment à pile.
Mise en service du quadrocoptère
Mise en place de la batterie de vol dans le boîtier de la batterie
Figure 1
Le quadrocoptère dispose d'un boîtier qui abrite la batterie de col et qui est inséré à l'arrière du quadrocop-
tère. Pour débloquer/retirer le boîtier de la batterie, appuyez sur la surface rainurée sous l'écran d'affichage
(voir la flèche dans la fig. 6) et tirez le boîtier vers l'arrière.
Insérez la batterie de vol (1) dans le boîtier de la batte-
rie. La bande velcro (2) permet de fixer la batterie sur la
bonne position.
Connectez ensuite le connecteur de l'équilibreur à 4
broches de la batterie (3) avec le câble de connexion de
l'indicateur de tension (4) du boîtier de la batterie.
L'indicateur de tension émet trois notes rapides via un
générateur de signaux intégré, et indique ensuite le
nombre de cellules détectées et la tension totale.
Rangez le câble de l'équilibreur comme indiqué dans la
partie inférieure de la fig. 7.
Lorsque la tension de la batterie atteint 10,8 V, le quad-
Figure 2
rocoptère doit atterrir. Si la tension continue à diminuer,
l'indicateur de tension dans le quadrocoptère et l'émetteur
de la télécommande émettent un signal d'alerte. Le quadro-
coptère doit atterrir et la batterie de vol doit être rechargée.
Immédiatement après l'atterrissage, la fiche 2
pôles XT60 (voir image 8, pos.1) et la connexi-
on balancer 4 pôles de la batterie rechargeable
(3) doivent de nouveau être débranchées afin
d'éviter une décharge profonde de la batterie
rechargeable.
Mise en place de la batterie de vol dans le quadrocoptère
Allumez d'abord l'émetteur de la télécommande.
Avant d'insérer la batterie de vol dans le quadrocoptère, connectez l'indicateur de tension du boîtier de batte-
Figure 3
rie à la batterie de vol. La valeur de la tension doit être de 12,6 V en cas de batterie pleinement rechargée.
Connectez ensuite le connecteur enfichable XT60 protégé contre les inversions de polarité (voir fig. 8, pos.
1) avec le connecteur du quadrocoptère (voir fig. 8, pos. 2).
Faites glisser maintenant le boîtier de batterie avec le câble de connexion dans le quadrocoptère et assurez-
vous que le câble n'est pas coincé.
Figure 4
Figure 5
Figure 6
Figure 7
Figure 8
