Kalibrieren des Kompasses

Bevor der Quadrocopter gestartet werden

kann, muss der Kompass kalibriert werden.

Wir empfehlen die Kalibrierung vor jedem

Flug.

Nach einem Standortwechsel zu einer anderen

Startposition muss der Kompass kalibriert wer-

den.

• Schalten Sie den Kippschalter „GPS" 5 Mal schnell

von der vorderen Position (Position 1) in die hintere

Position (Position 2) und wieder zurück. Die Status

LEDs am Quadrocopter müssen danach dauerhaft

gelb (rot und grün) leuchten.

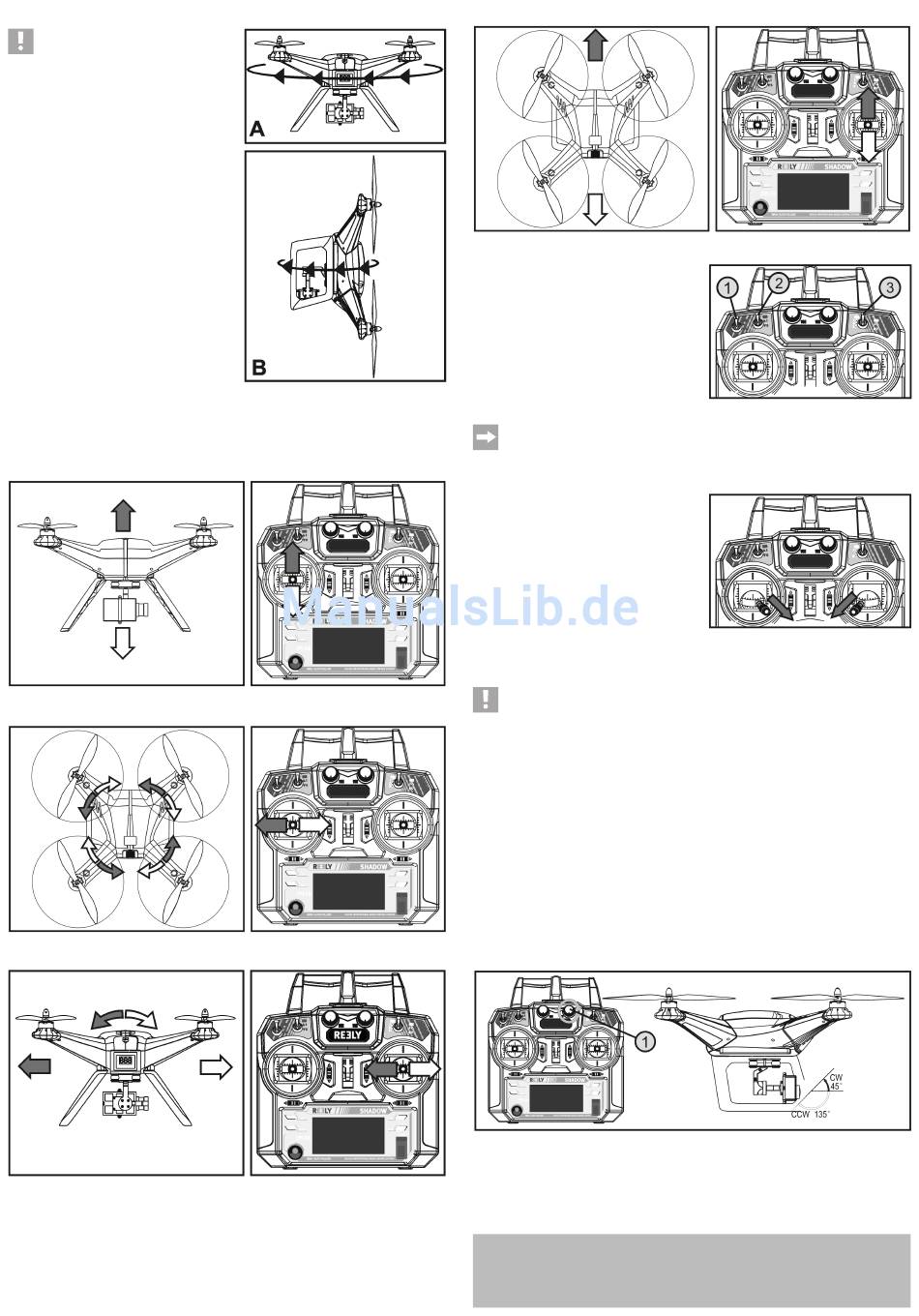

• Halten Sie den Quadrokopter waagerecht (siehe Bild

9, Abbildung A) und drehen Sie ihn solange um die

Hochachse, bis die Status-LEDs die Farbe auf Grün

wechseln (mindestens 360°).

• Halten Sie danach den Quadrocopter mit den vorde-

ren Propellern senkrecht nach unten und drehen ihn

nun 360° um die Längsachse (siehe Bild 9, Abbildung

B) bis die Status-LEDs ausgehen.

• Die Kalibrierung ist abgeschlossen.

• Bringen Sie den Quadrocopter zurück in die normale

Lage.

• Nach kurzer Zeit blinken die Status-LEDs gemäß den

empfangenen GPS-Satelliten.

• Falls die Status-LEDs rot und gelb blinken, war die

Kalibrierung fehlerhaft und muss wiederholt werden.

Grundsätzliche Informationen zum Steuern von Quadrocoptern

Pitch-Funktion

Gier-Funktion

Roll-Funktion

Nick-Funktion

Einstellen der Kippschalter

Bevor Sie Ihr Modell zum ersten Mal abheben lassen,

Überprüfen Sie die Schalterstellungen der drei Kipp-

schalter „IOC" (1), „GO-HOME" (2) und „GPS" (3). Die

Schalter müssen sich entsprechend der Zeichnung in

Bild 14 in der vorderen bzw. oberen Position befinden.

In dieser Schalterkombination fliegt der Quadrocopter

GPS-stabilisiert. Diese Schalterstellung ist ideal für die

ersten Testflüge im Freien geeignet.

Sollte der Quadrocopter Indoor genutzt werden, so

Bild 9

muss der Schalter „GPS" (3) in die untere Stellung

(„GPS" aus) geschaltet werden.

Für weitere Informationen zu den Schalterfunktionen lesen Sie bitte die Komplettanleitung, die u.a.

auch im Conrad-Internetshop bei der Produktdetailansicht zum Download bereit liegt.

Starten des Quadrocopters

• Warten Sie, bis der Quadrocopter mehr als sechs

GPS-Satelliten empfängt und den Startpunkt gespei-

chert hat. Die Status-LEDs blinken dann ca. alle 5 s

grün. Der Quadrocopter ist nun startbereit.

• Bewegen Sie den linken Steuerknüppel nach rechts

unten und gleichzeitig den rechten Steuerknüppel

nach links unten (siehe Bild 15).

• Sobald die Motoren anlaufen, führen Sie die beiden

Steuerknüppel unverzüglich wieder zurück in die Mit-

telstellung.

• Die nach unten gerichteten LEDs der vorderen Ausle-

gerarme leuchten weiß und die nach unten gerichte-

ten LEDs der hinteren Auslegerarme leuchten rot.

Wichtig!

Bild 10

Wenn Sie die beiden Steuerknüppel wieder nach innen und unten bewegen, werden die Motoren

ausgeschaltet. Führen Sie deshalb diese Steuerbewegung niemals im Flug durch!

• Schieben Sie den Steuerknüppel für die Pitchfunktion langsam nach vorne. Der Quadrocopter erhöht die

Propellerdrehzahl und hebt ab.

• Wenn Sie den Steuerknüppel zurück in die Mittelstellung führen, schwebt der Quadrocopter auf gleichblei-

bender Höhe.

• Führen Sie in 1 - 2 m Höhe die ersten vorsichtigen Richtungssteuerungen aus und achten Sie darauf, wie

der Quadrocopter auf die Steuerbefehle reagiert.

• Um den Quadrocopter wieder zu landen, ziehen Sie den Steuerknüppel für die Pitchfunktion aus der

Mittelstellung etwas nach hinten, damit der Quadrocopter die Flughöhe langsam reduziert und landet.

• Bewegen Sie den Steuerknüppel für die Pitch-Funktion ganz nach hinten/unten und halten Sie ihn in

dieser Position, bis die Motoren abgeschaltet werden.
