2. Anforderungen an den Aufstellplatz
G Einen möglichst kühlen Aufstellplatz wählen. Er
sollte gut belüftet sein; die Temperatur der
Ansaugluft darf nicht höher als die
Außentemperatur sein. (max. 45°C)
G Anlage nicht in der Nähe von Wärmequellen,
Absauggebläsen etc. aufstellen.
G Der für eine einwandfreie Luftzufuhr sowie für
Wartungsarbeiten erforderliche Platzbedarf ist in
Abb. 2-2 dargestellt.
HINWEIS
Beim Verwenden von Dual System Kit ist darauf zu
achten, daß zwischen dem Lufteintritt der
Außereinheit (Rückseite) und dem Zaun der Abstand
von mindestens 25 cm für die Wartungsarbeiten
erhalten ist.
Um Beeinträchtigungen durch Luft- und
Bodenfeuchtigkeit zu vermeiden muß die Anlage auf
Betonblöcken bzw. auf einem Betonsockel
mindestens 10 cm über dem Boden montiert werden.
(Abb. 2-3)
Die Anlage muß waagerecht stehen und mit
Ankerschrauben o.ä. fest mit dem Sockel
verschraubt werden. Eine unzureichende
Befestigung auf dem Sockel führt zu übermäßiger
Geräuschentwicklung und Vibrationen. (Abb. 2-3)
ACHTUNG
!
Abhängig von der Umgebungstemperatur kann
während des Betriebs der Außeneinheit feuchte
Luft an den Absperrventilen kondensieren und
unter Umständen gefrieren. Falls die Anlage an
einem Ort aufgestellt wird, an dem
Kondenswassertropfen Probleme verursachen
könnten, müssen die Absperrventile mit einer
Wärmeisolierung versehen oder unter den
Absperrventilen ein Auffangblech angebracht
werden.

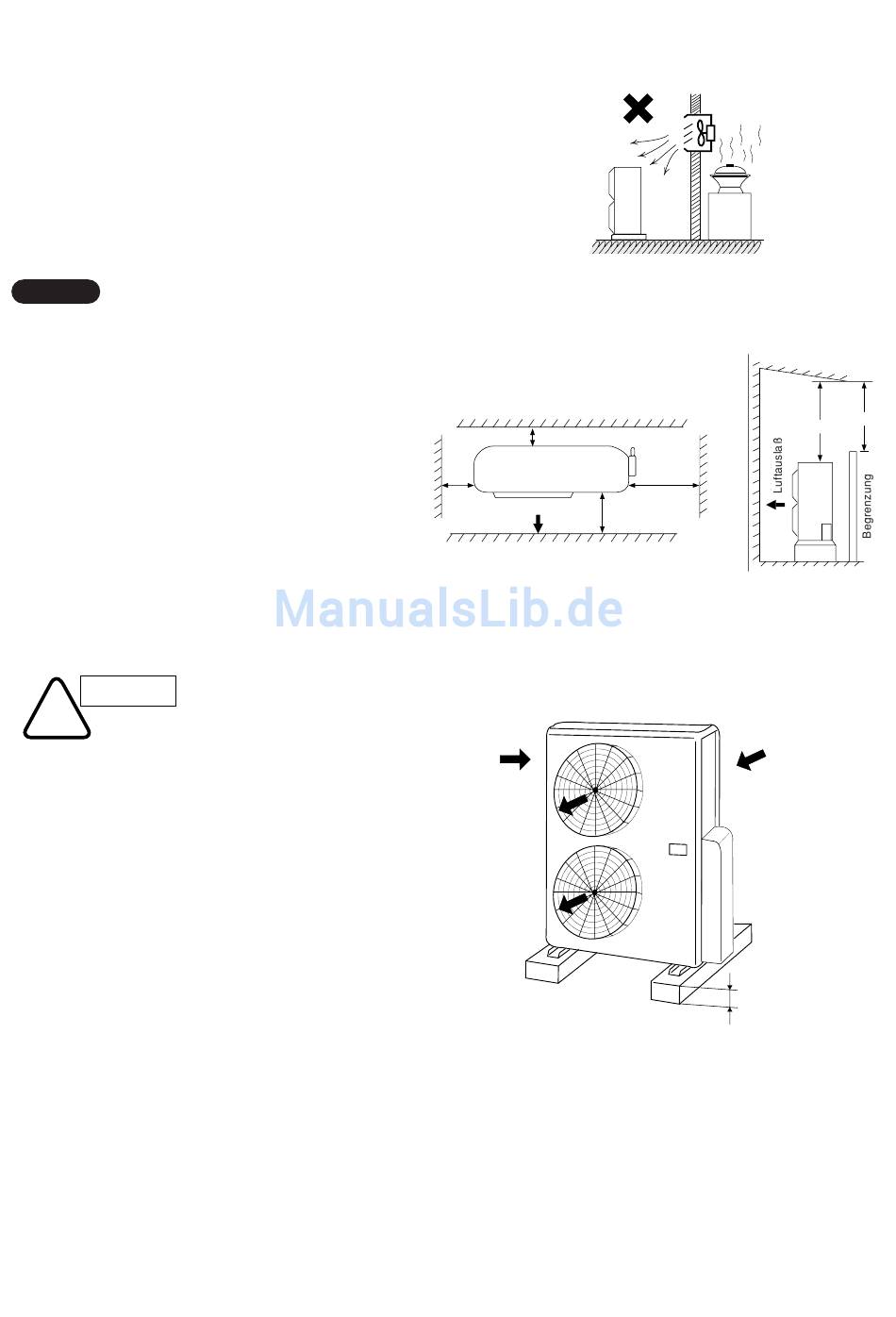

Warmluft
Außeneinheit
Air intake
Lufteinlaß
Min. 15 cm
Min.
Luftauslaß
Air discharge
15 cm
3
Absauggebläse
Wärmequelle
Abb. 2-1
Obere Begrenzung
Obstacle above
Valve
Ventilseite.
side
Mind.
Min.
60 cm
60 cm
Min.
50 cm
Ground
Boden
Abb. 2-2
Min.
10 cm
Abb. 2-3
2 m
2 m
Lufteinlaß
