Absperrventile

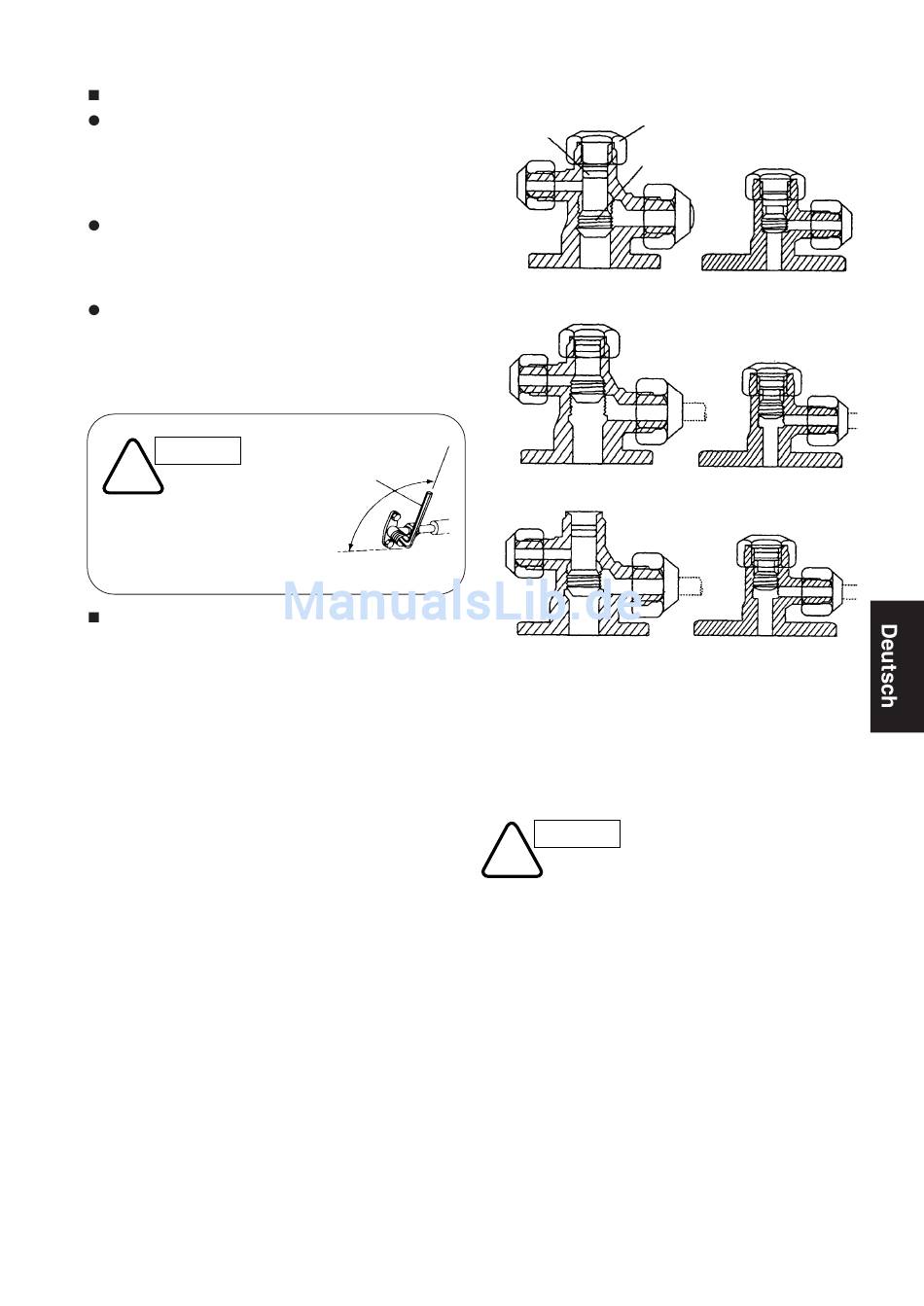

Ventilstellung -a-
Die Absperrventile für beide Rohrleitungsgrößen
sind vollständig geschlossen. In dieser Stellung
befinden sich die Ventile wenn die Anlage das
Werk verläßt. (Abb. 8-8a)
Ventilstellung -b-
Die Absperrventile für beide Rohrleitungsgrößen
sind vollständig geöffnet. Dies ist die normale
Ventilstellung während des Betriebs. (Abb. 8-8b)
Ventilstellung -c-
Die Absperrventile für beide Rohrleitungsgrößen
sind halb geöffnet. Diese Ventilstellung ist zur
Druckmessung und zur Befüllung des Kühlsystems
erforderlich. (Abb. 8-8c)
ACHTUNG
!
Zum Öffnen oder Schließen
der Absperrventile einen
Sechskantsteckschlüssel
verwenden
Abpumpen
Beim Abpumpen wird das Kältemittel vollständig in
der Außeneinheit gesammelt. Dies ist erforderlich,
falls die Anlage demontiert oder der Kühlkreislauf
instandgesetzt wird.
Vorgehensweise
Das Kältemittel darf nur während des Kühlbetriebs
abgepumpt werden
1) Niederdruck-Manometer mit einem Schlauch an
das Absperrventil der Rohrleitung mit großem
Durchmesser anschließen.
2) Absperrventil der Rohrleitung mit großem
Durchmesser in Stellung -c- bringen und warten,
bis das verdampfte Kältemittel die Luft im
Schlauch verdrängt hat.
3) Absperrventil der Rohrleitung mit kleinem
Durchmesser vollständig schließen (Stellung -a-).
4) Kühlbetrieb der Anlage starten.
5) Sobald das Niederdruck-Manometer einen Wert
zwischen 1 und 0,5 kg/cm
Absperrventil der Rohrleitung mit großem
Durchmesser vollständig schließen (Stellung -a-)
und die Anlage unverzüglich abschalten. Der
Abpumpvorgang ist jetzt abgeschlossen und das
Kältemittel befindet sich vollständig in der
Außeneinheit.
Schließen
Sechskannt-
steckschlüssel
Öffnen
Abb. 8-9
2
anzeigt, das
Rohrleitung mit großem
Durchmesser
O-Ring
Abb. 8-8a Ventilstellung bei Anlieferung (-a-)
Abb. 8-8b Ventilstellung während des Betriebs (-b-)
Abb. 8-8c
Ventilstellung während der
Befüllung mit Kältemittel (-c-)
Das Abpumpen des
ACHTUNG
!
Kältemittels aus den
Einheiten A und B muß
gleichzeitig erfolgen.
16
Rohrleitung mit kleinem
Durchmesser
Ventilkappe
Ventilspindel
