2) Dichtigkeitsprüfung mit Hilfe des Kältemittels
der Außeneinheit (Einheiten A & B)
a) Luft auspumpen
(1) Unterdruckpumpe und ein Mehrwegeventil (mit
Manometern) an das Absperrventil der
Rohrleitung mit großem Durchmesser
anschließen, die zu Einheit A führt. (Abb. 8-3)
Um die Anlage luftleer zu
ACHTUNG
!
machen, muß ein
Mehrwegeventil verwendet
werden. Falls keines zur
Verfügung steht, kann auch
ein Absperrventil benutzt
werden. Der Hochdruckhahn
"Hi" des Mehrwegeventil
muß stets geschlossen sein.
(2) Bei geöffnetem Niederdruckhahn "Lo" des
Mehrwegeventils die Unterdruckpumpe laufen
lassen. Die Einsatzdauer der
Unterdruckpumpe hängt von der Länge der
Rohrleitungen und dem Leistungsvermögen der
Pumpe ab. Die Tabelle zeigt die zur
Entleerung erforderliche Zeit:
Erforderliche Zeit bei Verwendung einer Pumpe
mit einer Kapazität von 100 Litern/Stunde
Länge der Rohrleitung
unter 10 m
10 Minuten oder mehr
Hinweis: Die in der obigen Liste aufgeführte
Zeitangabe basiert auf einem optimalen
(oder vorgesehener) Unterdruck von ca.
10 mm/Hg.
(3) Bei laufender Unterdruckpumpe den
Niederdruckhahn "Lo" des Mehrwegeventils
schließen. Dann die Unterdruckpumpe
abschalten.
Länge der Rohrleitung
über 10 m
15 Minuten oder mehr
Inneneinheit
Einheit A
Einheit B
Einheit C
L
13
Außeneinheit
Einheit
A
Einheit
B
Einheit
C
Mehrwegeventil
H
Schlauch
Unterdruckpumpe

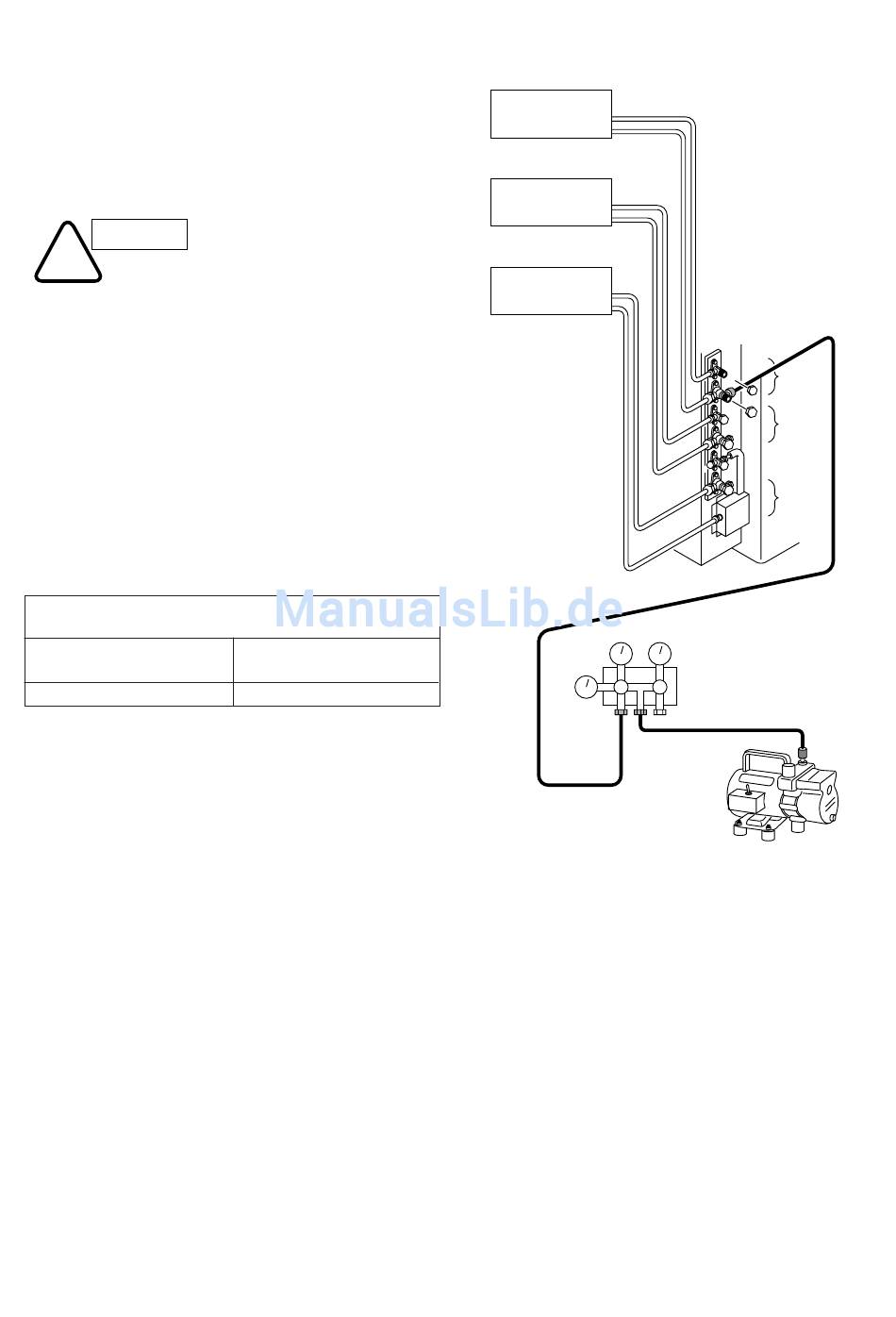

Abb. 8-3
