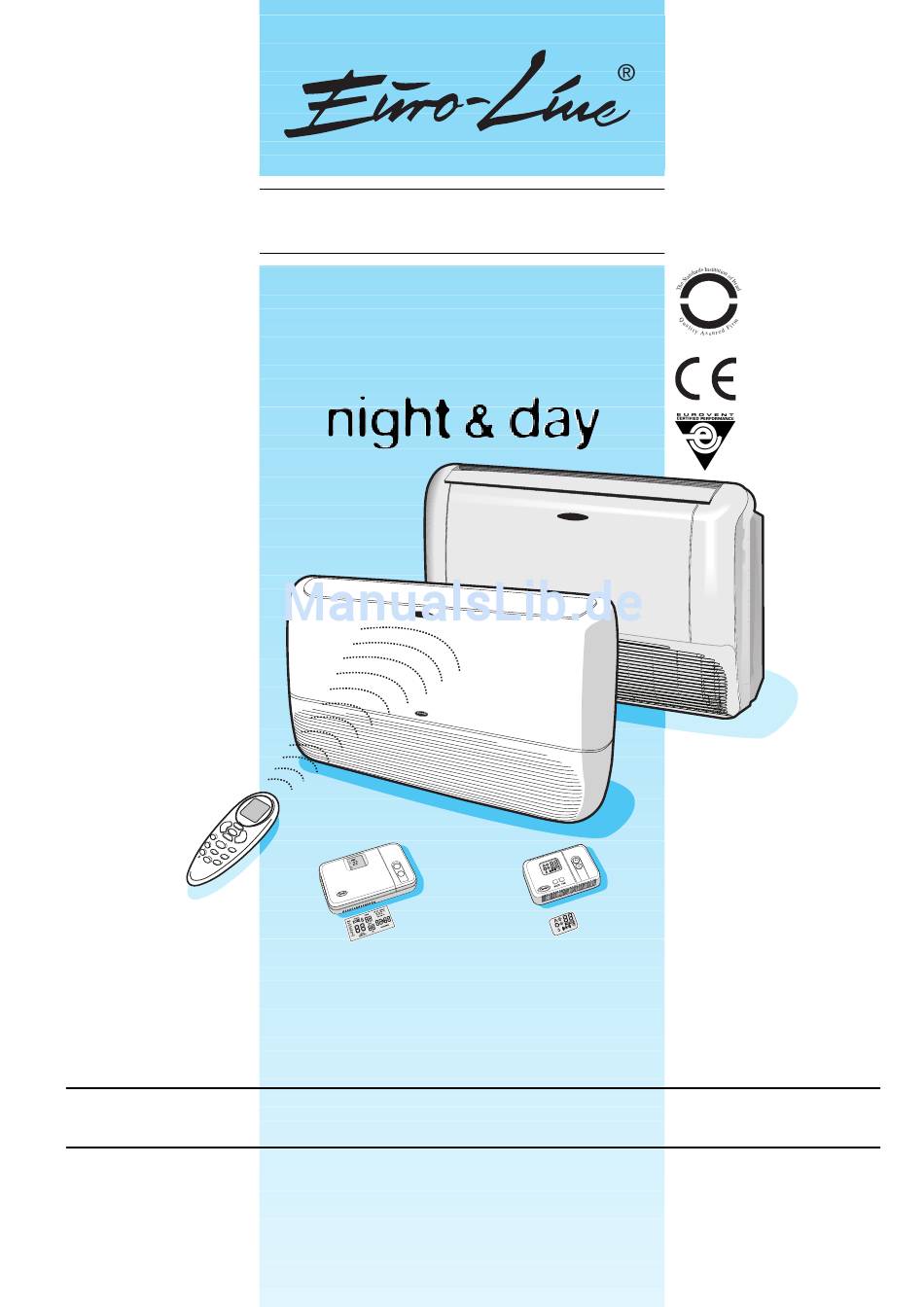

- Seite 1 42VMC---N Console & ISO 9001 Underceiling GEBRAUCHSANWEISUNG...
-
Seite 2: Inhaltsverzeichnis
42VMC---N Split System-Innengerät Konsole & Underceiling Night & Day Infrarot-Fernbedienung “Room Controller” “Zone Manager” Das Gerät kann mit der Infrarot-Fernbedienung, mit der Carrier Room Controller- Fernbedienung oder Zone Controller-Fernbedienung verwendet werden. Die Anleitungen für die Infrarot-Fernbedienung sind in diesem Handbuch enthalten. Die Anleitungen für die anderen Fernbedienungen sind dem entsprechenden Handbuch zu entnehmen, das mit den Fernbedienungen geliefert wird. -
Seite 3: Allgemeine Hinweise
42VMC---N Allgemeine Hinweise Betrieb und Wartung • Bei korrektem Betrieb muß das Klimagerät innerhalb der in der Tabelle “Betriebs-Grenzwerte” im Installations-Handbuch für das Außengerät angegebenen Temperaturwerte eingesetzt werden. Inkorrekter Einsatz außerhalb dieser Grenzewerte kann zu Vor der Benutzung des Geräts dieses Anleitungs-Handbuch Störungen und tropfendem Wasser führen. -
Seite 4: Systembeschreibung
42VMC---N Systembeschreibung DEUTSCH A. Außengerät 1. Fernbedienungs-Signalempfänger 4. Rückluft 7. Typenschild B. Innengerät 2. Betriebsstatus-Anzeige 5. Luftfilter 8. Kältemittelleitungen 3. Einstellbare Luftleitlamellen 6. Luftlaustritt 9. Kondensatablauf D - 3... -
Seite 5: Infrarot-Fernbedienung
42VMC---N Infrarot- Fernbedienung • Verbrauchte Batterien entfernen und die neuen einlegen. Die Fernbedienung funktioniert mit zwei Alkalibatterien (1,5V, LR03x2) • Die Taste “O” mit einem spitzen Werkzeug drücken, um die Fernbedienung erneut einzustellen. • Keine gebrauchten Batterien bzw. verschiedenen Batterien verwenden, da dies zu Störungen des Geräts führen könnte. -
Seite 6: Anzeige Der Gewählten Funktionen
42VMC---N Anzeige der gewählten Funktionen DEUTSCH 1. Betriebsart (von links nach rechts): 6. Geräte-Konfiguration • Lüftung (nur Ventilatorbetrieb) 7. Batterien verbraucht-Anzeige • Heizung (nur Wärmepumpen) 8. Luftlenklamellen-Anzeige • Automatisch (nur Wärmepumpen) 9. Ventilatordrehzahl • Kühlung und Entfeuchtung 10. Individualisierung aktiv •... -
Seite 7: Gerätedisplay Und Schaltertafel
42VMC---N Gerätedisplay und Schaltertafel P : Grüne Leuchtdiode Q : Rote Leuchtdiode R : Gelbe Leuchtdiode S : Signalempfänger von der Fernbedienung P Q R T : NOT-Taste und Rückstell-Taste Innengerät-Leuchtdioden Taste T: NOT-Taste” Kann verwendet werden, wenn die Fernbedienung verlorengegangen ist oder nicht funktioniert. -
Seite 8: Benutzung Der Fernbedienung
42VMC---N Benutzung der Fernbedienung DEUTSCH Symbol auf der Anzeige Ein-/Ausschalten (Taste B) Die Luftausblasrichtung wird automatisch eingestellt. Der Belüftungsschlitz wird aufgrund der Betriebsweise auf die voreingestellte Position gebracht. Steht das Klimagerät nicht in Betrieb, zeigt die Fernbedienungsanzeige nur die Tageszeit (leuchten andere Symbole auf, die Es können 6 Positionen gewählt werden. -
Seite 9: Kombination Des On-, Off- Und Täglich-Zeitgeber-Verfahrens
42VMC---N Benutzung der Fernbedienung TÄGLICH-Zeitgeber (Everyday - Taste J) Gewünschte Tempertaur Zur Wahl der gewünschten Temperatur (der Wert leuchtet auf) entweder Taste oder Taste drücken, wenn der ON- oder OFF-Zeitgeber aktiv ist. drücken. Taste drücken, um die Wahl Das Bildsymbol erscheint in der Anzeige. zu bestätigen. - Seite 10 42VMC---N Benutzung der Fernbedienung DEUTSCH Löschen des ON-, OFF- und TÄGLICH- Einstelltasten für aktuelle Zeit Zeitgeber-Verfahrens Rückstellung (Tasten N und O) Wenn Sie die ON- oder OFF-Zeigeber- Zur Einstellung der aktuellen Zeit die Einstelltaste drücken und Einstellung löschen wollen, folgende Knöpfe mindestens 5 Sek.
-
Seite 11: Praktische Ratschläge
42VMC---N Praktische Ratschläge Optimaler Komfort und minimaler Verbrauch Innen- und Außengerät reinigen. Die Raumtemperatur auf dem Komfortniveau halten. Türen und Fenster nicht häufiger als nötig öffnen. Reinigung des Innengeräts Das Gerät abschalten und von der Netzspannung trennen (Sicherung). Im Kühlbetrieb direkte Sonneneinstrahlung in den Raum vermeiden: falls möglich, Gardinen oder Jalousien schließen. -
Seite 12: Filterreinigung
42VMC---N Praktische Ratschläge, Instandhaltung und Hinweise für den Besitzer DEUTSCH Filter-Reinigung Fotokatalytische Filter A. Fotokatalytische Filter B. Akrylifaser-Filter • Diese Filter alle drei Monate reinigen. Mit Wasser waschen, und Die gelieferten Standardfilter sind waschbare und recycelbare 2/3 Stunden lang bei Sonnenlicht trocknen lassen . Hochleistungs-Filter. -
Seite 13: Störungsermittlung
42VMC---N Störungsermittlung Nachdem Batterien in die Fernbedienung eingelegt worden Beim Drücken irgendeiner Taste ändert sich die Anzeige sind, leuchtet die Anzeige nicht auf: nicht: • Die Batterien sind verbraucht oder mit falscher Polarität eingelegt • Dreiecks-Symbol 2 , erscheint, weil ein anderes Signal worden. - Seite 14 L010125H88 - 1102 Via R. Sanzio, 9 - 20058 Villasanta (MI) Italy - Tel. 039/3636.1 Änderungen im Zuge der technischen Weiterentwicklung vorbehalten. Order No. 14495-74, November 2002. Supersedes Order No. (New). Printed in Italy...
