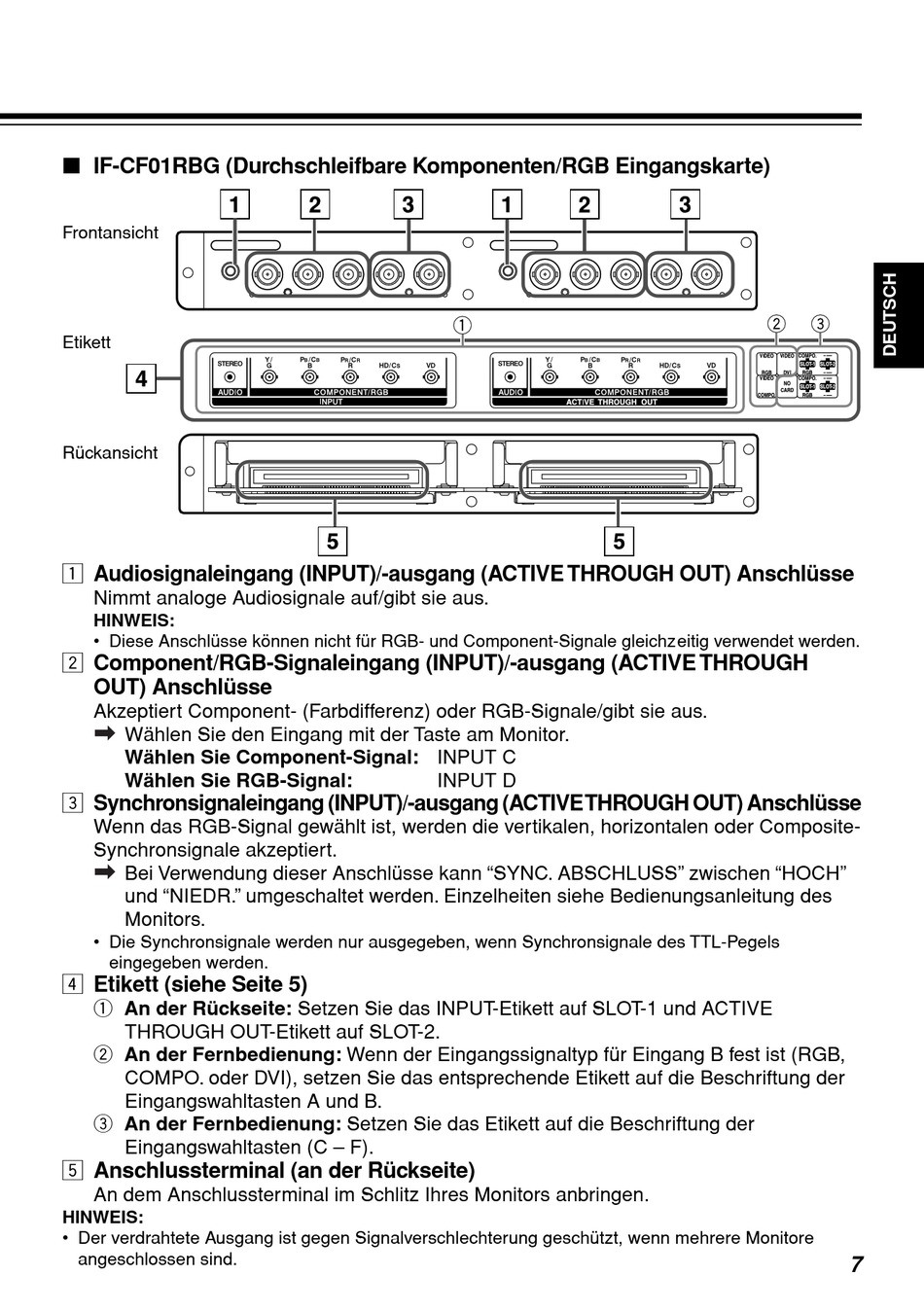

IF-CF01RBG (Durchschleifbare Komponenten/RGB Eingangskarte)
Frontansicht
Etikett
Rückansicht
1 Audiosignaleingang (INPUT)/-ausgang (ACTIVE THROUGH OUT) Anschlüsse
Nimmt analoge Audiosignale auf/gibt sie aus.
HINWEIS:
• Diese Anschlüsse können nicht für RGB- und Component-Signale gleichzeitig verwendet werden.
2 Component/RGB-Signaleingang (INPUT)/-ausgang (ACTIVE THROUGH
OUT) Anschlüsse
Akzeptiert Component- (Farbdifferenz) oder RGB-Signale/gibt sie aus.
Wählen Sie den Eingang mit der Taste am Monitor.
Wählen Sie Component-Signal: INPUT C
Wählen Sie RGB-Signal:
3 Synchronsignaleingang (INPUT)/-ausgang (ACTIVE THROUGH OUT) Anschlüsse
Wenn das RGB-Signal gewählt ist, werden die vertikalen, horizontalen oder Composite-
Synchronsignale akzeptiert.
Bei Verwendung dieser Anschlüsse kann "SYNC. ABSCHLUSS" zwischen "HOCH"
und "NIEDR." umgeschaltet werden. Einzelheiten siehe Bedienungsanleitung des
Monitors.
• Die Synchronsignale werden nur ausgegeben, wenn Synchronsignale des TTL-Pegels
eingegeben werden.
4 Etikett (siehe Seite 5)
1 An der Rückseite: Setzen Sie das INPUT-Etikett auf SLOT-1 und ACTIVE
THROUGH OUT-Etikett auf SLOT-2.
2 An der Fernbedienung: Wenn der Eingangssignaltyp für Eingang B fest ist (RGB,
COMPO. oder DVI), setzen Sie das entsprechende Etikett auf die Beschriftung der
Eingangswahltasten A und B.
3 An der Fernbedienung: Setzen Sie das Etikett auf die Beschriftung der
Eingangswahltasten (C – F).
5 Anschlussterminal (an der Rückseite)
An dem Anschlussterminal im Schlitz Ihres Monitors anbringen.
HINWEIS:
• Der verdrahtete Ausgang ist gegen Signalverschlechterung geschützt, wenn mehrere Monitore
angeschlossen sind.
INPUT D
