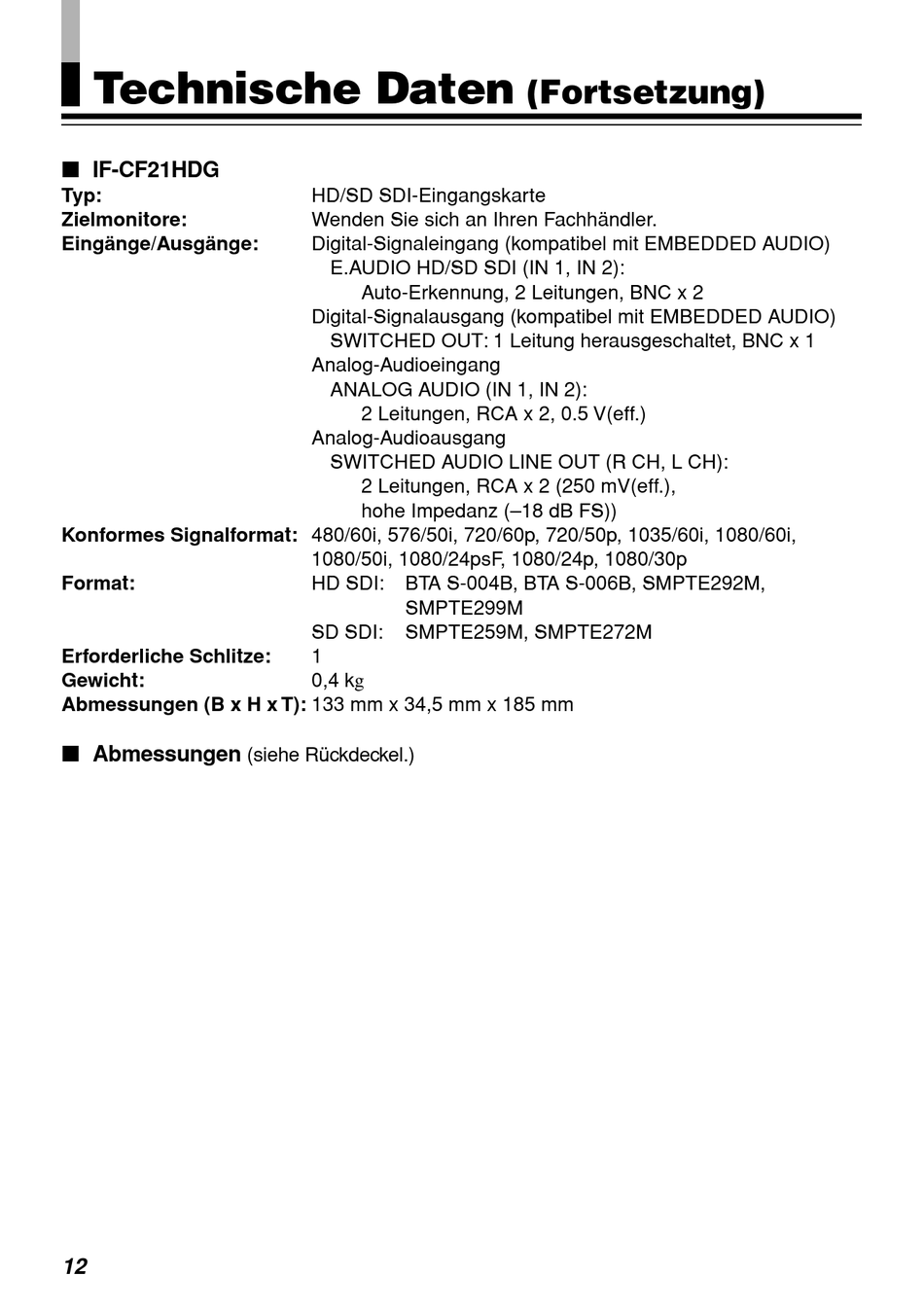

Technische Daten
7
IF-CF21HDG
Typ:
Zielmonitore:
Eingänge/Ausgänge:
Konformes Signalformat: 480/60i, 576/50i, 720/60p, 720/50p, 1035/60i, 1080/60i,
Format:
Erforderliche Schlitze:
Gewicht:
Abmessungen (B x H x T): 133 mm x 34,5 mm x 185 mm
7
Abmessungen
12
HD/SD SDI-Eingangskarte
Wenden Sie sich an Ihren Fachhändler.
Digital-Signaleingang (kompatibel mit EMBEDDED AUDIO)
E.AUDIO HD/SD SDI (IN 1, IN 2):
Auto-Erkennung, 2 Leitungen, BNC x 2
Digital-Signalausgang (kompatibel mit EMBEDDED AUDIO)
SWITCHED OUT: 1 Leitung herausgeschaltet, BNC x 1
Analog-Audioeingang
ANALOG AUDIO (IN 1, IN 2):
2 Leitungen, RCA x 2, 0.5 V(eff.)
Analog-Audioausgang
SWITCHED AUDIO LINE OUT (R CH, L CH):
2 Leitungen, RCA x 2 (250 mV(eff.),
hohe Impedanz (–18 dB FS))
1080/50i, 1080/24psF, 1080/24p, 1080/30p
HD SDI:
BTA S-004B, BTA S-006B, SMPTE292M,
SMPTE299M
SD SDI:
SMPTE259M, SMPTE272M
1
0,4 kg
(siehe Rückdeckel.)
(Fortsetzung)
