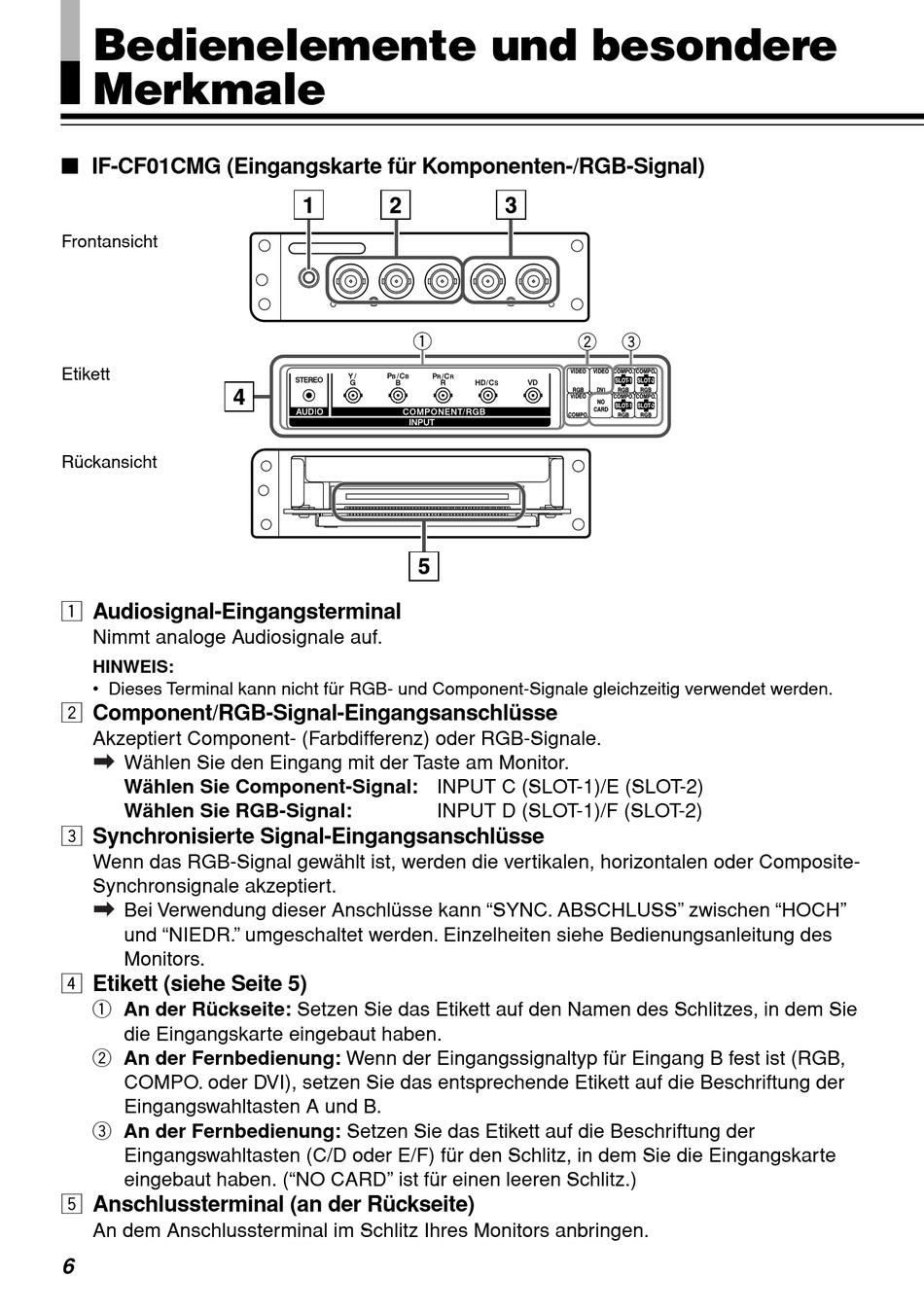

Bedienelemente und besondere
Merkmale
7
IF-CF01CMG (Eingangskarte für Komponenten-/RGB-Signal)
Frontansicht
Etikett
Rückansicht
1 Audiosignal-Eingangsterminal
Nimmt analoge Audiosignale auf.
HINWEIS:
• Dieses Terminal kann nicht für RGB- und Component-Signale gleichzeitig verwendet werden.
2 Component/RGB-Signal-Eingangsanschlüsse
Akzeptiert Component- (Farbdifferenz) oder RGB-Signale.
Wählen Sie den Eingang mit der Taste am Monitor.
Wählen Sie Component-Signal: INPUT C (SLOT-1)/E (SLOT-2)
Wählen Sie RGB-Signal:
3 Synchronisierte Signal-Eingangsanschlüsse
Wenn das RGB-Signal gewählt ist, werden die vertikalen, horizontalen oder Composite-
Synchronsignale akzeptiert.
Bei Verwendung dieser Anschlüsse kann "SYNC. ABSCHLUSS" zwischen "HOCH"
und "NIEDR." umgeschaltet werden. Einzelheiten siehe Bedienungsanleitung des
Monitors.
4 Etikett (siehe Seite 5)
1 An der Rückseite: Setzen Sie das Etikett auf den Namen des Schlitzes, in dem Sie
die Eingangskarte eingebaut haben.
2 An der Fernbedienung: Wenn der Eingangssignaltyp für Eingang B fest ist (RGB,
COMPO. oder DVI), setzen Sie das entsprechende Etikett auf die Beschriftung der
Eingangswahltasten A und B.
3 An der Fernbedienung: Setzen Sie das Etikett auf die Beschriftung der
Eingangswahltasten (C/D oder E/F) für den Schlitz, in dem Sie die Eingangskarte
eingebaut haben. ("NO CARD" ist für einen leeren Schlitz.)
5 Anschlussterminal (an der Rückseite)
An dem Anschlussterminal im Schlitz Ihres Monitors anbringen.
6
INPUT D (SLOT-1)/F (SLOT-2)
