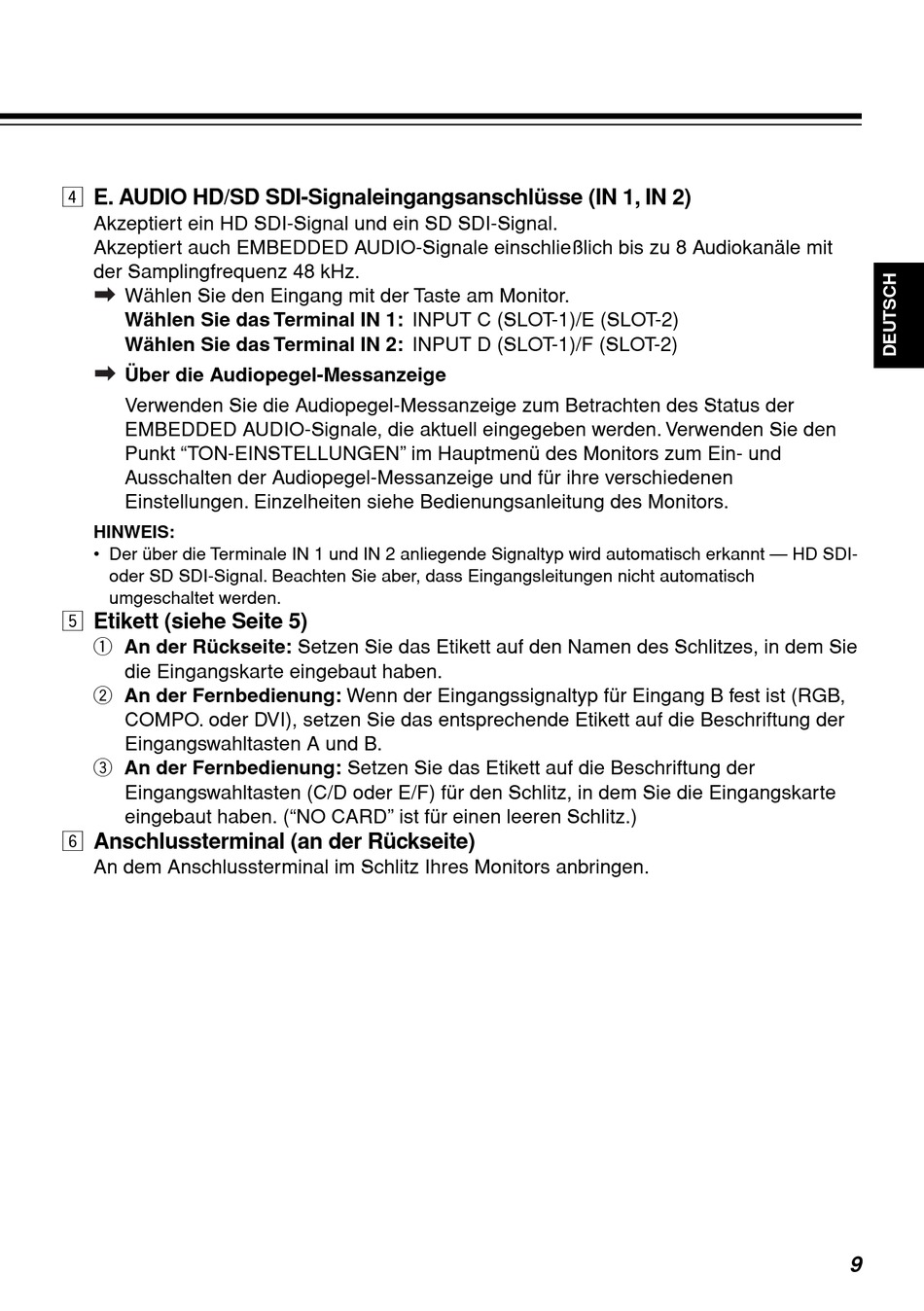

4 E. AUDIO HD/SD SDI-Signaleingangsanschlüsse (IN 1, IN 2)
Akzeptiert ein HD SDI-Signal und ein SD SDI-Signal.
Akzeptiert auch EMBEDDED AUDIO-Signale einschließlich bis zu 8 Audiokanäle mit
der Samplingfrequenz 48 kHz.
Wählen Sie den Eingang mit der Taste am Monitor.
Wählen Sie das Terminal IN 1: INPUT C (SLOT-1)/E (SLOT-2)
Wählen Sie das Terminal IN 2: INPUT D (SLOT-1)/F (SLOT-2)
Über die Audiopegel-Messanzeige
Verwenden Sie die Audiopegel-Messanzeige zum Betrachten des Status der
EMBEDDED AUDIO-Signale, die aktuell eingegeben werden. Verwenden Sie den
Punkt "TON-EINSTELLUNGEN" im Hauptmenü des Monitors zum Ein- und
Ausschalten der Audiopegel-Messanzeige und für ihre verschiedenen
Einstellungen. Einzelheiten siehe Bedienungsanleitung des Monitors.
HINWEIS:
• Der über die Terminale IN 1 und IN 2 anliegende Signaltyp wird automatisch erkannt — HD SDI-
oder SD SDI-Signal. Beachten Sie aber, dass Eingangsleitungen nicht automatisch
umgeschaltet werden.
5 Etikett (siehe Seite 5)
1 An der Rückseite: Setzen Sie das Etikett auf den Namen des Schlitzes, in dem Sie
die Eingangskarte eingebaut haben.
2 An der Fernbedienung: Wenn der Eingangssignaltyp für Eingang B fest ist (RGB,
COMPO. oder DVI), setzen Sie das entsprechende Etikett auf die Beschriftung der
Eingangswahltasten A und B.
3 An der Fernbedienung: Setzen Sie das Etikett auf die Beschriftung der
Eingangswahltasten (C/D oder E/F) für den Schlitz, in dem Sie die Eingangskarte
eingebaut haben. ("NO CARD" ist für einen leeren Schlitz.)
6 Anschlussterminal (an der Rückseite)
An dem Anschlussterminal im Schlitz Ihres Monitors anbringen.
9
