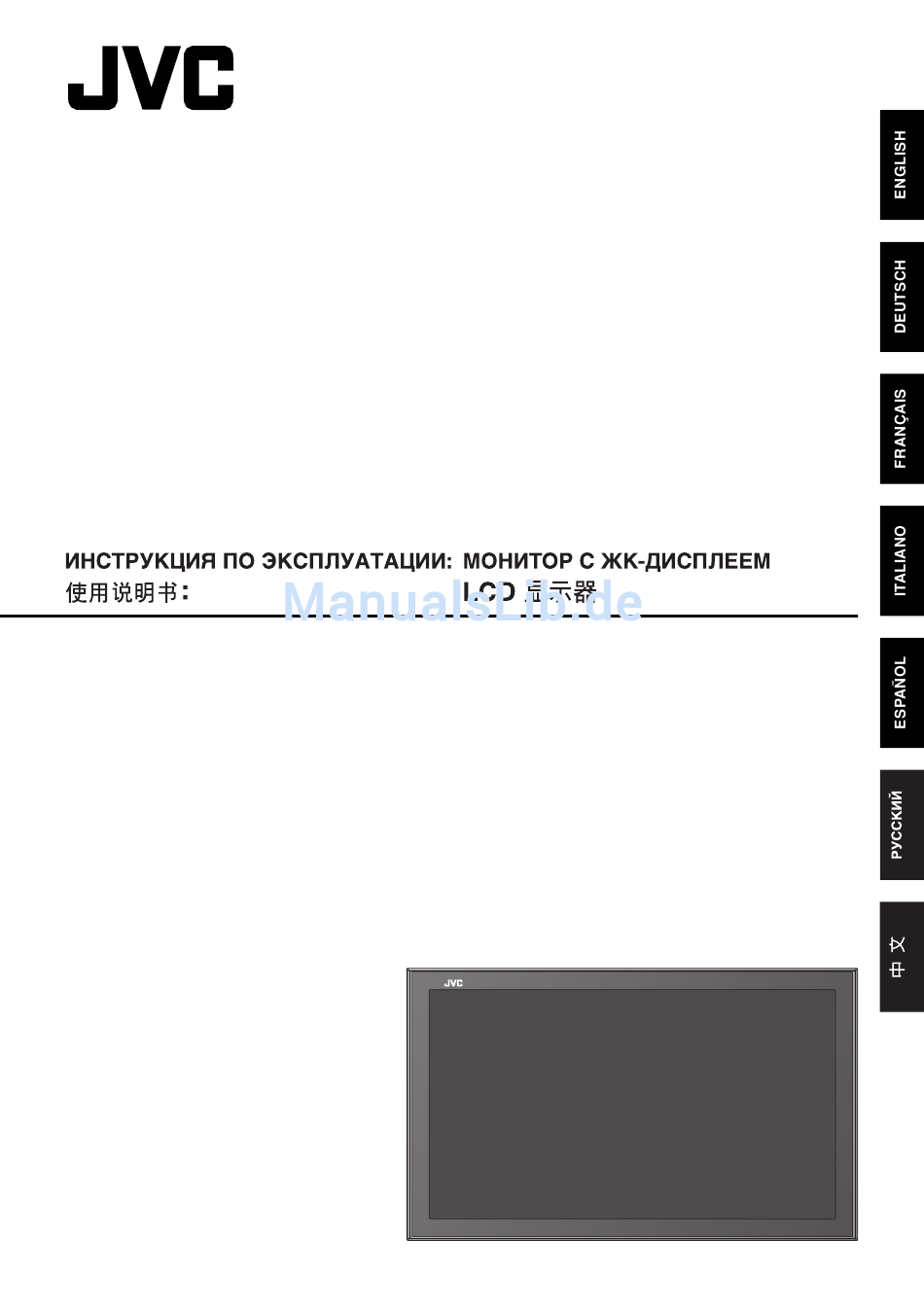

- Seite 1 LCD DISPLAY MONITOR BEDIENUNGSANLEITUNG: LCD-DISPLAYMONITOR MANUEL D’INSTRUCTIONS: MONITEUR LCD ISTRUZIONI: SCHERMO A CRISTALLI LIQUIDI MANUAL DE INSTRUCCIONES: MONITOR PANTALLA LCD INSTRUCTIONS GM-H40L2A LCT1943-002A...
- Seite 2 This apparatus is in conformance with the valid European directives and standards regarding electromagnetic compatibility and electrical safety. European representative of Victor Company of Japan Limited. is: JVC Technology Centre Europe GmbH P.O. Box 10 05 52 61145 Friedberg Germany...
- Seite 3 LCD-DISPLAYMONITOR BEDIENUNGSANLEITUNG GM-H40L2A...
-
Seite 4: Sicherheitsmaßregeln
Sicherheitsmaßregeln WICHTIGE INFORMATION WARNUNG: UM DIE GEFAHR VON BRÄNDEN ODER ELEKTRISCHEN SCHLÄGEN ZU VERMEIDEN, DIESES GERÄT NICHT REGEN ODER FEUCHTIGKEIT. TROPFEN ODER SPRITZWASSER AUSSETZEN, UND SICHERSTELLEN; DASS KEINE MIT FLÜSSIGKEIT GEFÜLLTEN BEHÄLTER WIE VASEN DARAUF GESTELLT WERDEN. WICHTIGE SCHUTZMASSNAHMEN Elektrische Energie kann für viele nützliche Zwecke eingesetzt werden. Dieses Gerät wurde im Hinblick auf höchste Betriebssicherheit konstruiert und hergestellt. - Seite 5 Unter den folgenden Bedingungen, • Niemals Gegenstände jeglicher Art durch die Öffnungen in das Produkt drücken, da sie 1. Ausschalten. unter Spannung stehende Teile berühren oder 2. Trennen Sie das Produkt von der Netzsteckdose. Kurzschlüsse verursachen können, was zu Bränden 3.
- Seite 6 Sicherheitsmaßregeln (Forts.) • Stellen Sie keine schweren Gegenstände auf das Produkt. • Netzkabel müssen so verlegt werden, dass man nicht • Treten Sie nicht auf das Produkt oder ziehen sich daran versehentlich darauf treten oder diese durch darauf hoch. gestellte Gegenstände oder zwischen Gegenständen eingeklemmt werden können.
-
Seite 7: Wartung
Europäischen Union gültig. (Geschäftskunden) Wenn Sie dieses Produkt entsorgen möchten, besuchen Sie bitte unsere Webseite www.jvc-europe.com um Informationen zur Rücknahme des Produkts zu erhalten. [Andere Länder außerhalb der Europäischen Union] Wenn Sie dieses Produkt entsorgen möchten, halten Sie sich dabei bitte an die entsprechenden Landesgesetze... -
Seite 8: Inhaltsverzeichnis
Inhaltsverzeichnis Menübedienungen ........... 19 Sicherheitsmaßregeln ........2 WICHTIGE SCHUTZMASSNAHMEN ......2 Menükonfiguration—HAUPTMENÜ ....20 Wartung ................5 Menükonfiguration—TECHNISCHE EINST..26 Erklärung der Teile ..........7 Einstellen der Sicherheitsfunktion ...... 32 Fernbedienung ..............7 Frontplatte ..............8 Verwendung der externen Steuerung .... 33 Geräterückseite .............8 Über die externe Steuerung ........ -
Seite 9: Erklärung Der Teile
Erklärung der Teile Fernbedienung POWER OFF-Taste POWER ON-Taste Schaltet den Monitor aus (siehe Schaltet den Monitor ein (siehe Seite 16). Seite 16). ASPECT-Taste SET-UP-Taste Schaltet das Bildseitenverhältnis um Zeigt das Setup-Menü an (siehe (siehe Seite 17). Seite 19). DISPLAY-Taste Zeigt die Information über den MENU/EXIT-Taste aktuellen Eingang an (siehe Seite Zeigt das Hauptmenü... -
Seite 10: Frontplatte
Erklärung der Teile (Forts.) Frontplatte Fernbedienungssensor: Richten Sie das Vorderende der Fernbedienung auf diesen Teil. Eco-Sensor: Erkennt die Helligkeit des Raums (siehe Seite 25). Selbstdiagnose-Lämpchen: Diese Lämpchen leuchten/blinken, wenn ein anormaler Zustand am Monitor auftritt (siehe Seite 40). Betriebslämpchen: Bei ausgeschaltetem Monitor: Erloschen. Bei eingeschaltetem Monitor: Leuchtet grün. - Seite 11 (Netz)-Taste: Schaltet den Monitor ein/aus (siehe Seite 16). 2 INPUT-Taste: Ändert die Eingänge (siehe Seite 16). 3 MENU-Taste: Zeigt das Hauptmenü an (siehe Seite 19). 4 5/∞ -Tasten: Wählt einen Gegenstand im Menü (siehe Seite 19). 5 +/– -Tasten: Stellt die Lautstärke ein (siehe Seite 16). •...
-
Seite 12: Aufstellung
Aufstellung Vorsichtsmaßregeln • Vor dem Einbau ziehen Sie die Schutzfolie von der klaren Platte an der Frontplatte ab. • Bei Aufstellung des Monitors stellen Sie sicher, dass je nach Situation ein spezieller Ständer oder eine Wandanbringungsvor richtung verwendet wird. Lassen Sie die Aufstellung von Ihrem Fachhändler vornehmen. •... -
Seite 13: Anschließen Der Externen Lautsprecher
Bei senkrechtem Anbringen des Monitors • Stellen Sie sicher, dass der Monitor in der rechts gezeigten Richtung angebracht wird. • Stellen Sie die Geschwindigkeit des internen Kühlgebläses auf „HOCH“ (siehe „KÜHLUNG“ auf Seite 31). Anschließen der externen Lautsprecher Sie können handelsübliche Lautsprecher der folgenden Spezifikationen an den Anschluss EXT. SPEAKER anschließen. •... -
Seite 14: Anschlüsse
Anschlüsse Verfügbare Signale Die folgenden Signale können an diesen Monitor angelegt werden. Videosignale Anschlussklemme Verfügbare Signale VIDEO IN A-Anschluss NTSC, PAL, SECAM, PAL60, NTSC4,43, PAL M, PAL N, BW (50 Hz/60 Hz) VIDEO IN B (RGB/ Component-Signale 480/60i, 576/50i, 480/60p, 576/50p, 720/60p, 720/50p, 1080/60i COMPO.)-Anschluss (1035/60i) , 1080/50i, 1080/24psF... - Seite 15 Hinweis für VIDEO IN A (IN, Y/C IN)-Anschlüsse Wenn sowohl der IN-Anschluss als auch der Y/C IN-Anschluss verwendeet werden, hat der Eingang zum Y/C IN-Anschluss Vorrang. Hinweis für VIDEO IN B (RGB/COMPO., DVI-D)-Anschlüsse Wählen Sie den richtigen Eingang für Eingang B im Hauptmenü (siehe „EINGANGS-KONFIGURATION” Seite 23). •...
- Seite 16 Anschlüsse (Forts.) ACHTUNG • Vor dem Herstellen von Verbindungen schalten Sie alle Geräte aus. • Trennen Sie NICHT das Netzkabel ab, bevor alle Verbindungen hergestellt sind. • Verbinden Sie ein Kabel, dessen Stecker richtig den Anschlüssen an diesem Monitor und am Gerät entsprechen. •...
- Seite 17 Schließen Sie den VIDEO IN A OUT-Anschluss an den Video-Eingangsanschluss eines anderen Monitors usw. an. ACHTUNG • Da der IN-Anschluss und der OUT-Anschluss durchgeschleifte Anschlüsse sind, müssen die am OUT-Anschluss angeschlossenen Geräte richtig terminiert sein. Andernfalls können Bilder anormal hell werden, oder der Bildschirm kann anormal beeinflusst werden. oder An Stereo-Audio- An Video-...
-
Seite 18: Tägliche Bedienung
Tägliche Bedienung Einschalten der Hauptstromversorgung I : Hauptnetzstrom ein ‡ : Hauptnetzstrom aus An der Rückplatte Einschalten des Monitors Von der Fernbedienung: Zum Ausschalten des Monitors drücken Sie POWER OFF. Am Hauptgerät: Bei jeder Betätigung der Taste wird die Stromversorgung ein- und ausgeschaltet. Einen Eingang wählen Von der Fernbedienung: Am Hauptgerät:... -
Seite 19: Ändern Des Bildseitenverhältnisses
Ändern des Bildseitenverhältnisses Bei jedem Drücken der Taste schaltet das Bildseitenverhältnis wie folgt um: REGULAR (REGULÄR) Anzeige mit einem herkömmlichen Seitenverhältnis von 4:3. FULL (VOLLBILD) Vergrößert das Bild mit einem Seitenverhältnis von 4:3 horizontal. • Für Bilder mit einem Seitenverhältnis von 16:9 wird das Seitenverhältnis nicht geändert. -
Seite 20: Wählen Des Bildmodus
Tägliche Bedienung (Forts.) Wählen des Bildmodus DYNAMIC: Geeignet für Anzeige von Dokumenten für Präsentation. NORMAL: Zeigt das Normalbild an. USER: Sie können die Bildqualität nach Wunsch einstellen (siehe „BILD-EINSTELLUNGEN” auf Seite 21). HINWEIS • Sie können die Bildqualität wie Helligkeit für jeden Bildmodus einstellen. -
Seite 21: Menübedienungen
Menübedienungen Im Hauptmenü und Set-up-Menü können Sie verschiedene Anpassungen vornehmen, wie Bildqualität oder Anfangseinstellungen des Monitors. • Für die Konfiguration des Hauptmenüs und eine detaillierte Beschreibung jedes Gegenstands siehe Seiten 20 bis 25. • Für die Konfiguration des Set-up-Menüs und eine detaillierte Beschreibung jedes Gegenstands siehe Seiten 26 bis 32. Von der Fernbedienung Zigen Sie das Menü... -
Seite 22: Menükonfiguration-Hauptmenü
Menükonfiguration —HAUPTMENÜ Im Hauptmenü können Sie verschiedene Anpassungen und Einstellungen für Bild, Bildschirm und Audio vornehmen. M E N U M E N U H A U P T M E N Ü B I L D - E I N S T E L L U N G E N 1 / 2 : N O R M A L B I L D M O D U S... -
Seite 23: Geräteeinstellungen
BILD-EINSTELLUNGEN Gegenstand Auszuführender Vorgang Einstellwert BILD MODUS Wählt einen gewünschten Bildmodus (siehe „Wählen des DYNAMIS, NORMAL, Bildmodus” auf Seite 18). EIGENE –20 += 00 += +20 KONTRAST Stellt den Kontrast des Bildes ein. –20 += 00 += +20 HELLIGKEIT Stellt die Helligkeit des Bildes ein. –20 += 00 += +20 FARBE Passt die Farbdichte des Bildes an (ausgenommen für RGB- und... - Seite 24 Menükonfiguration —HAUPTMENÜ (Forts.) M E N U M E N U H A U P T M E N Ü T O N - E I N S T E L L U N G E N Z U R Ü C K S E T Z E N L A U T S P.
-
Seite 25: Toneinstellungen
TON-EINSTELLUNGEN Gegenstand Auszuführender Vorgang Einstellwert LAUTSP.AUSWAHL Wählt die zu verwenden gewünschten Lautsprecher. INTERN (interne Lautsprecher), EXTERN (Externe Lautsprecher) STUMMSCHALTUNG Schaltet die Lautstärke ein oder aus. EIN, AUS 1 K. += 8 K. TON LINKER KAN. Wählt den linken Audiokanal, wenn das EMBEDDED AUDIO-Signal angelegt wird. - Seite 26 Menükonfiguration —HAUPTMENÜ (Forts.) M E N U M E N U H A U P T M E N Ü F U N K T I O N S - E I N S T E L L U N G Wenn „MULTI-GRÖSSE”...
- Seite 27 FUNKTIONS-EINSTELLUNG Gegenstand Auszuführender Vorgang Einstellwert FARBSYSTEM Wählt das Farbsystem. Wenn Sie Bilder nicht korrekt mit AUTOM., NTSC, PAL, SECAM, „AUTOM. ” eingeben können, wählen Sie eine geeignete Option N4.43, PAL M, PAL N, PAL60 entsprechend dem aktuellen Eingang. MULTI-DISPLAY Stellt die Verwendung mehrfacher Monitore ein (siehe „Beispiel der mehrfachen Monitoreinstellung”...
-
Seite 28: Menükonfiguration-Technische Einst
Menükonfiguration —TECHNISCHE EINST. Im Setup-Menü können Sie verschiedene Einstellungen wie Farbtemperatur und Timer ändern. M E N U M E N U T E C H N I S C H E E I N S T. 1 / 2 FA R B T E M P E R AT. -
Seite 29: Sicherheitsfunktionen
FARBTEMPERAT. Gegenstand Auszuführender Vorgang Einstellwert MIN += 000 += MAX (in R ANSTEUERUNG, Stellt den Ansteuerungspegel jeder Farbe ein (Rot, Grün und G ANSTEUERUNG, Blau). 512 Stufen) B ANSTEUERUNG MIN += 000 += MAX (in R ABSCHALTUNG, Stellt den Abschnittpunkt jeder Farbe ein (Rot, Grün und Blau). G ABSCHALTUNG, 512 Stufen) B ABSCHALTUNG... - Seite 30 Menükonfiguration —TECHNISCHE EINST. (Forts.) M E N U M E N U T E C H N I S C H E E I N S T. 1 / 2 Z E I T S C H A LT U H R FARBTEMPERATUR Z E I T S C H A LT U H R U H R Z E I T...
- Seite 31 ZEITSCHALTUHR Gegenstand Auszuführender Vorgang Einstellwert UHRZEIT Stellt die Uhrzeit ein. 00 += 23 STUNDEN Stellen Sie die Stunde ein. 00 += 59 MINUTEN Stellt die Minute ein. EINSCHALTEN Aktiviert/deaktiviert den Einschalt-Timer. EIN, AUS EINSCHALTZEIT Stellt die Zeit zum Einschalten des Monitors ein. 00 += 23 STUNDEN Stellen Sie die Stunde ein.
- Seite 32 Menükonfiguration —TECHNISCHE EINST. (Forts.) T E C H N I S C H E E I N S T. 1 / 2 FARBTEMPERATUR EINST.B. FEHLENDEM SYNC FERNSTEUERUNGSAUSWAHL SICHERHEITSFUNKTIONEN ZEITSCHALTUHR VCR ADJ. : 00 M E N U Z U R Ü C K S S E T Z E N T E C H N I S C H E E I N S T.
-
Seite 33: Zurücksetzen
KÜHLUNG Stellt die Geschwindigkeit des internen Kühlgebläses ein. Bei senkrechtem Anbringen des Monitors wählen Sie „HOCH”. Einstellwert: HOCH, NIEDR. I/P SELEKTION Wählen Sie einen Pegel, bei dem Sie am wenigsten Rauschen im Bildschirm sehen. Einstellwert: LEVEL1, LEVEL2, LEVEL3 SAMPLING MODUS Wählen Sie „STD”, wenn das Signal VGA60 oder XGA60 über die Klemme RGB/COMPO. -
Seite 34: Einstellen Der Sicherheitsfunktion
Menükonfiguration —TECHNISCHE EINST. (Forts.) Einstellen der Sicherheitsfunktion Wenn die Sicherheitsfunktion auf „EIN” gestellt ist, müssen Sie beim Einschalten des Monitors das Passwort eingeben. Ohne Eingabe des korrekten Passworts können Sie keine Bedienung ausführen, ausgenommen Eingabe des Passworts und Ausschalten des Monitors. 7 Ändern des Passworts 7 Zum Aktivieren der Sicherheitsfunktion Bei Versand ab Werk ist das Passwort auf „0000“... -
Seite 35: Verwendung Der Externen Steuerung
Verwendung der externen Steuerung Über die externe Steuerung Der Monitor hat zwei externe Steueranschlüsse wie folgt: • RS-232C-Anschluss: Steuert den Monitor über externe Steuerungsgeräte (einen PC oder eine spezielle Steuereinheit (siehe „Verwendung serieller Kommunikation” auf Seiten 34 und 35). • RS-485-Anschluss: Die folgenden externen Steuersysteme stehen zur Verfügung. -
Seite 36: Verwendung Serieller Kommunikation
Verwendung der externen Steuerung (Forts.) Verwendung serieller Kommunikation Sie können den Monitor von einem externen Steuerungsausrüstung (einem PC oder dedizierten Steuerteil) über die Anschlüsse RS-485 oder RS-232C steuern. <Technische Daten zur Kommunication> Technische Daten zur Eingangsbuchse Kabel Klemmenspezifikation Kommunication RS-485 Ein direktverbindendes LAN-Kabel Baudrate: 4800 bps... - Seite 37 <Befehlsliste> Befehle Funktionen Daten B C N 1 Cr Startet Kommunikation (Verbindung) Keine Daten Beendet Kommunikation B C N 0 Cr Keine Daten (Terminierung) T Cr Weist die Steuer-ID zu Keine Daten T Cr Initialisiert die Steuer-ID Keine Daten D D S x Cr Zeigt/versteckt die ID 00: Verstecken, 01: Display...
-
Seite 38: Verwendung Des Make/Trig.-Systems
Verwendung der externen Steuerung (Forts.) Verwendung des MAKE/TRIG.-Systems Der RS-485 IN-Anschluss ist wie folgt konfiguriert. Sie können Funktionen zu jedem Klinkenanschluss durch Einstellung von „FERNSTEUERUNGSTYP” zuweisen (siehe „PORT F1 – PORT F5” auf Seite 27). Pin Nr. Pin-Bezeichnung PORT F1 PORT F2 PORT F3 PORT F4... - Seite 39 Bedienung 1. Schließtn den 6. Klinkenanschluss (externe Steuerung) an den 8. Klinkenanschluss (GND) an, so dass der Monitor durch externe Steuerung gesteuert werden kann. 2. Stellen Sie „CNT. RJ45 EING.” von „FERNSTEUERUNGSTYP” auf „MAKE” oder „TRIG.” im Setup-Menü. 3. Beim Wählen des „MAKE” (Kontakt-Herstellen-System): Bedienen Sie jede Funktion durch Kurzschließen des entsprechenden Klinken-Anschlusses an den 8.
-
Seite 40: Störungssuche
Störungssuche Lösungen für übliche Probleme beim Monitor werden hier beschrieben. Wenn keine der hier vorgeschlagenen Lösungen das Problem behebt, trennen Sie den Monitor vom Netz und wenden sich an Ihren Fachhändler oder eine Kundendienststelle. Selbstdiagnose-Lämpchen leuchtet Es liegt kein Strom an. (blinkt). - Seite 41 Symptom Mögliche Ursache und Abhilfe Seite Strom wird plötzlich ein- oder Der Ein/Aus-Timer ist aktiviert. Deaktivieren Sie den Timer. ausgeschaltet. • Für RGB-Eingang justieren Sie „DOT CLOCK” und „CLOCK PHASE” im Hauptmenü. Das Bild wird verschwommen. • • Wenn das für den RGB-Anschluss verwendete Verbindungskabel lang ist, stellen Sie „SYNC.
-
Seite 42: Selbstdiagnose-Indikation
Hitzestaus beseitigt ist, verschwindet diese Anzeige, und der Bildschirm schaltet auf normale Helligkeit zurück. Modellbezeichnung: LCD-DISPLAYMONITOR GM-H40L2A • Wenn „TEMP. OVER” in Gelb blinkt Dies kann durch verstaubte Einlässe hinten hervorgerufen Die Selbstdiagnose-Lämpchen leuchten oder blinken wie in der werden. -
Seite 43: Technische Daten
Technische Daten Allgemeines Modellbezeichnung GM-H40L2A Bildschirmgröße Typ 40 Breitformat Seitenverhältnis 16:9 (Breitbildformat) LCD-Panel 40” breit, Aktiv-Matrix-TFT Effektive Bildschirmgröße (B x H, Diagonal) 885 mm x 498 mm, 1 015 mm Anzahl der erscheinenden Pixel 1 366 (H) x 768 (V) Anzahl der erscheinenden Farben 16,77 Millionen (256 Farben für je RGB) -
Seite 44: Abmessungen
Hinweis zum Transport Dieser Monitor ist ein Präzisionsgerät und benötigt spezielles Verpackungsmaterial zum Transport. Verwenden Sie niemals Verpackungsmaterial von anderen Quellen als JVC oder JVC-Fachhändlern. • Zum leichteren Verständnis wurden Bilder und Zeichnungen zur Hervorhebung von Erklärungen bearbeitet und können sich deshalb von den tatsächlichen Produkten unterscheiden. - Seite 45 © 2006 Victor Company of Japan, Limited 0406MKH-MW-VP...
