5.6
Montage des Reinigungsfilzes
Pos. Symbol
1
2
3
4

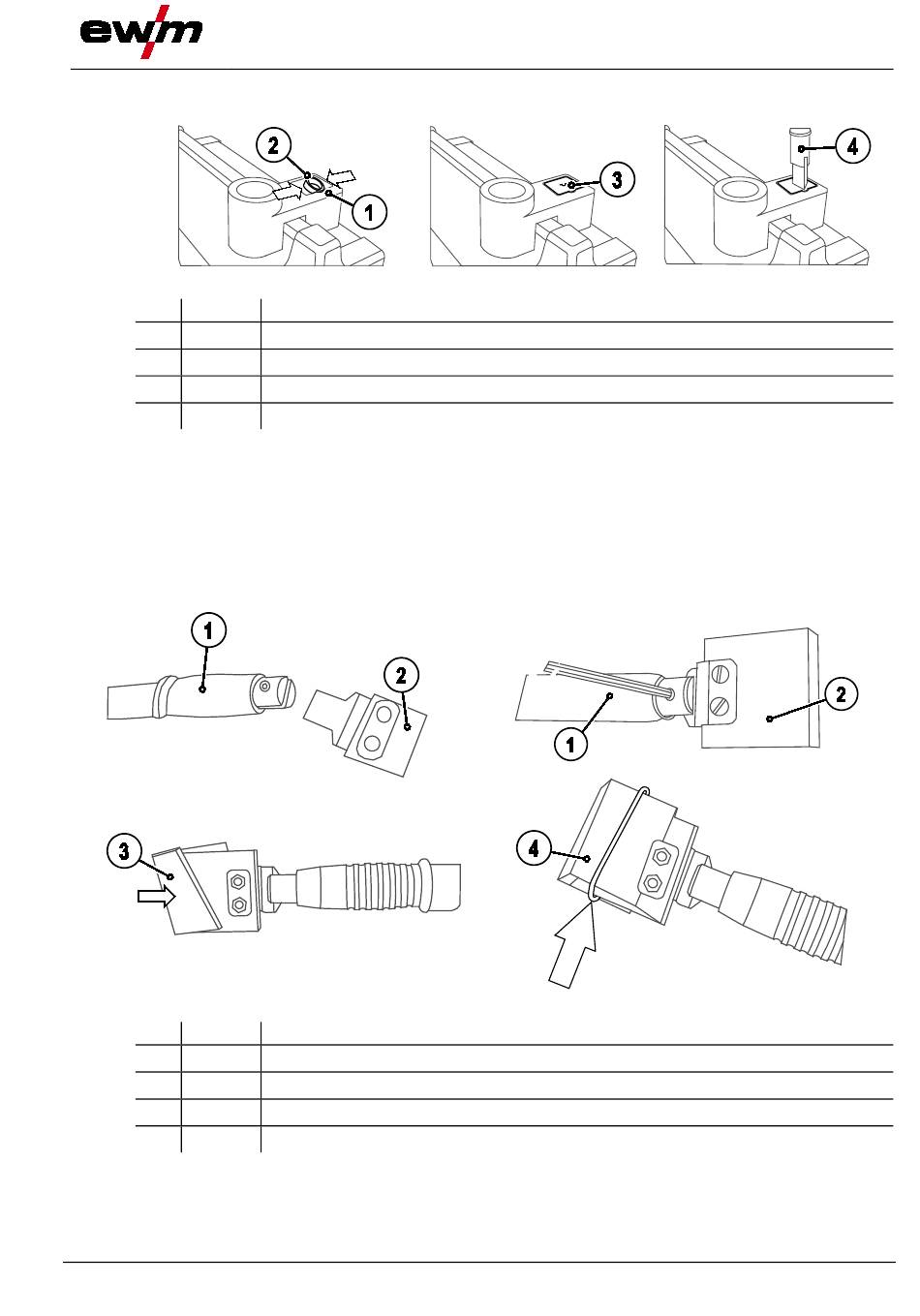

Montage der Reinigungsfilze "Standard"
•
Teflon-Befestigungsring in die Montagehilfe des Griffstückes einlegen.
•
Reinigungsfilz mit rotem Bereich nach oben auflegen.
•
Durch mittiges positionieren der Griffstückspitze auf dem Reinigungsfilz und nach unten drücken, den
Reinigungsfilz mit dem Teflonring fixieren.
Montage der Reinigungsfilze "Soft" und "Hart"
•
Reinigungsfilze „Soft" oder „Hart" bei kalter Brennerspitze handfest aufstecken.
5.7
Montage des Markiergriffstücks (Option)
Pos. Symbol
1
2
3
4
•
Graphitelektrode mit Inbusschlüssel am Markiergriffstück befestigen.
•
Markierfilz über die Graphitelektrode legen und mit einem O-Ring fixieren.
099-012149-EW500
28.06.2013
Beschreibung
0
Montagehilfe
Teflon-Befestigungsring
Reinigungsfilz
Elektrode
Beschreibung
0
Markiergriffstück
Graphitelektrode
Markierfilz
O-Ring
Aufbau und Funktion
Abbildung 5-3
Abbildung 5-4
Montage des Reinigungsfilzes
21
