Operation; Technische Daten - PeakTech 6075 Bedienungsanleitung

Dimensions : W x H x D 260 x 160 x 345 mm
Weight: 7,5 kg
Accessories: Power cable and manual

4. Operation

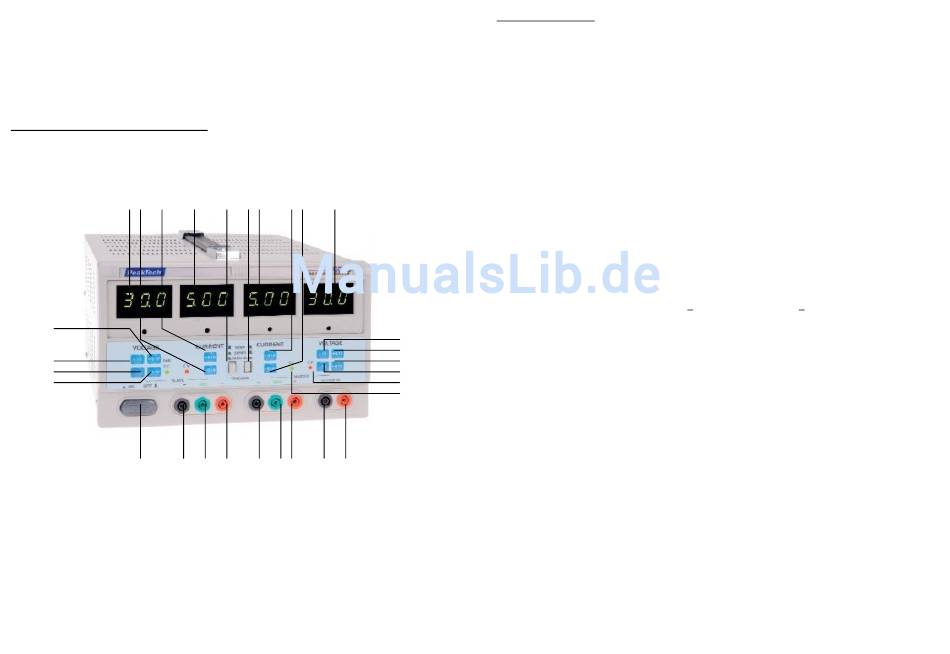

4.1. Controls and description of front-panel
4 15 16 3
11
12
13
14
23 24 25
1. Master output Voltage indicator
2. Master output current indicator
3. Slave output current A indicator
4. Slave output Voltage V indicator
5. Master output Voltage adjustor, step increment of 1V; continuous if not released.
6. Master output Voltage adjustor, step increment of 0.1V; continuous if not released.
7. Master voltage adjustor, step down of 0.1V, continuous decrease if not released.
8. Master voltage adjustor, step down of 1V, continuous decrease if not released.
9. Master current adjustor, increment of 0.1A, continuous if not released.
21 22 2 9 10 1
5
26 27 28 29 30 31
-9-
Reinigung des Gerätes
Vor dem Reinigen des Gerätes Netzstecker aus der Steckdose ziehen.
Gerät nur mit einem feuchten, fusselfreien Tuch reinigen. Nur handelsübliche Spülmittel verwenden.
Beim Reinigen unbedingt darauf achten, dass keine Flüssigkeit in das Innere des Gerätes gelangt. Dies
könnte zu einem Kurzschluss und zur Zerstörung des Gerätes führen.
2. Einführung
Digital gesteuertes, hochpräzises Gleichspannungsnetzteil mit Spannungs- und Stromeinstellung in
0,1V Schritten. Ein moderner Mikroprozessor steuert die Erzeugung, Anzeige, Kontrolle sowie die
Absicherung von Spannung und Strom. Diese Technologie verbessert die Genauigkeit der Erzeugung
und Steuerung; darüber hinaus erleichtert sie die Bedienung und das Ablesen von Werten.
Fernerhin ist hervorzuheben, dass die Spannung über den gesamten Bereich fest eingestellt werden
kann, wodurch der Bedienkomfort erhöht wird und überflüssige, ungenaue Arbeitsschritte verhindert
werden.
®
Das PeakTech 6075 kann wahlweise in Reihe oder Parallel geschaltet werden; somit beträgt bei in
Reihe geschalteten Ausgängen die max. Ausgangsspannung 60 V DC; bei parallel geschalteten
Ausgängen verdoppelt sich der max. Ausgangstrom au 10 A DC.

3. Technische Daten

Eingangsspannung:
Ausgangsspannung:
5
6
Stromausgang:
7
8
Festspannungsausgang
17
18
Stabilität:
Laststabilität:
Restwelligkeit:
Überlastschutz:
Festspannungsausgang:
Stabiltität:
230V/115V AC+10% 50Hz/60Hz+2Hz umschaltbar
2 x 0-30 V DC, kontinuierlich veränderbar
2 x 0 - 5 A DC (5V/ 3 A fest), kontinuierlich veränderbar
5V/3A
CV≤0.01%+2mV CC≤0.2%+2mA
CV≤ 0.01%+3mV(I ≤ 3A) CC≤0.2%+3mA(I ≤ 3A)
CV≤ 0.01%+5mV(I > 3A) CC≤0.2%+5mA (I > 3A)
(I ≤ 3A) (I ≤ 3A)
CV≤0.5mV CC≤3mA
eff eff
CV≤1.0mV (I > 3A) CC≤6mA (I > 3A)
eff eff
Strombegrenzerschalter und kurzschlussfest
CV ≤ 0,01% + 1mV
