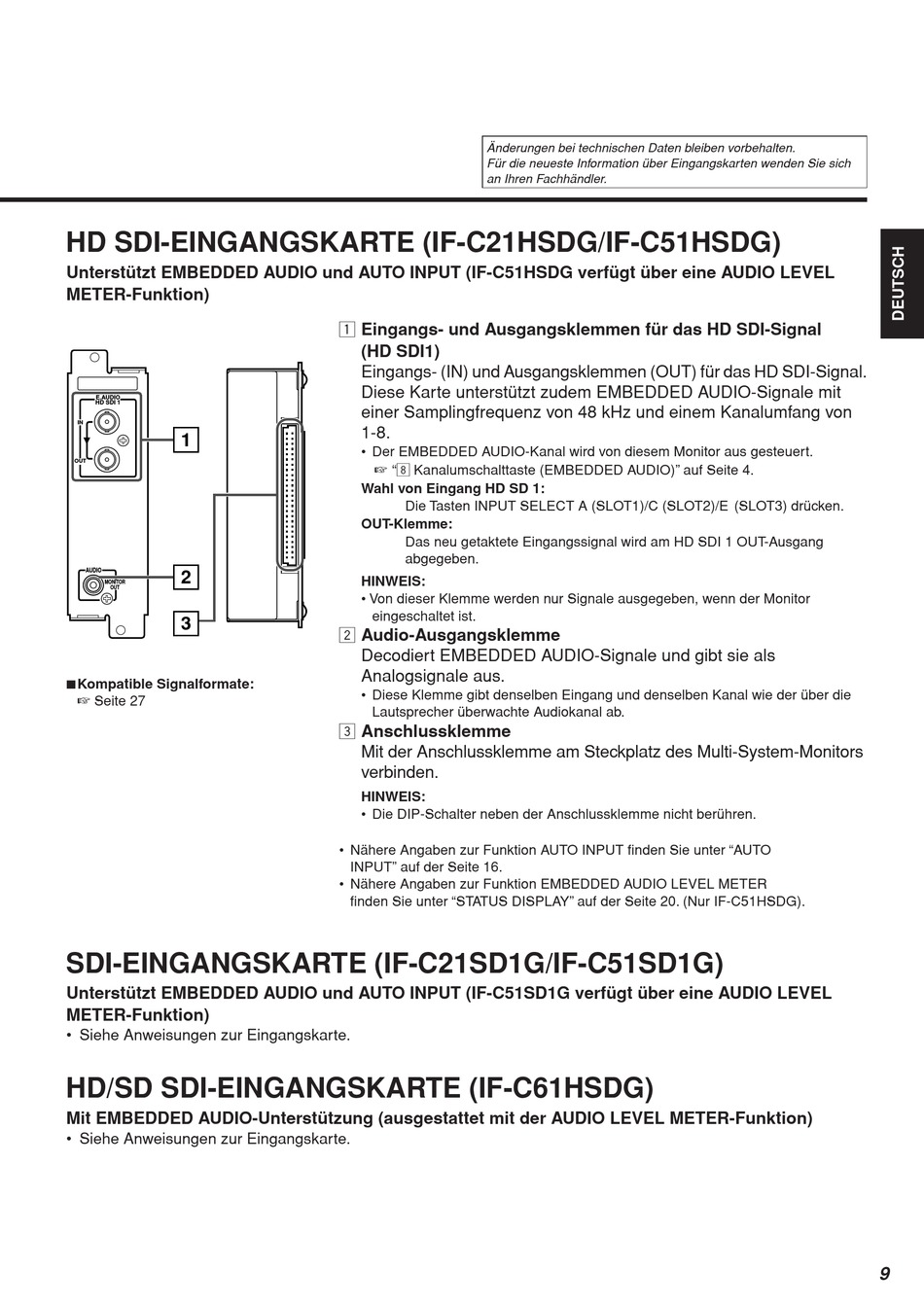

HD SDI-EINGANGSKARTE (IF-C21HSDG/IF-C51HSDG)
Unterstützt EMBEDDED AUDIO und AUTO INPUT (IF-C51HSDG verfügt über eine AUDIO LEVEL
METER-Funktion)
E.AUDIO
HD SDI 1
IN
1
OUT
AUDIO
2
MONITOR
OUT
3
7Kompatible Signalformate:
☞ Seite 27
SDI-EINGANGSKARTE (IF-C21SD1G/IF-C51SD1G)
Unterstützt EMBEDDED AUDIO und AUTO INPUT (IF-C51SD1G verfügt über eine AUDIO LEVEL
METER-Funktion)
• Siehe Anweisungen zur Eingangskarte.

HD/SD SDI-EINGANGSKARTE (IF-C61HSDG)

Mit EMBEDDED AUDIO-Unterstützung (ausgestattet mit der AUDIO LEVEL METER-Funktion)
• Siehe Anweisungen zur Eingangskarte.
Änderungen bei technischen Daten bleiben vorbehalten.
Für die neueste Information über Eingangskarten wenden Sie sich
an Ihren Fachhändler.
1 Eingangs- und Ausgangsklemmen für das HD SDI-Signal
(HD SDI1)
Eingangs- (IN) und Ausgangsklemmen (OUT) für das HD SDI-Signal.
Diese Karte unterstützt zudem EMBEDDED AUDIO-Signale mit
einer Samplingfrequenz von 48 kHz und einem Kanalumfang von
1-8.
• Der EMBEDDED AUDIO-Kanal wird von diesem Monitor aus gesteuert.
☞ "8 Kanalumschalttaste (EMBEDDED AUDIO)" auf Seite 4.
Wahl von Eingang HD SD 1:
Die Tasten INPUT SELECT A (SLOT1)/C (SLOT2)/E (SLOT3) drücken.
OUT-Klemme:
Das neu getaktete Eingangssignal wird am HD SDI 1 OUT-Ausgang
abgegeben.
HINWEIS:
• Von dieser Klemme werden nur Signale ausgegeben, wenn der Monitor
eingeschaltet ist.
2 Audio-Ausgangsklemme
Decodiert EMBEDDED AUDIO-Signale und gibt sie als
Analogsignale aus.
• Diese Klemme gibt denselben Eingang und denselben Kanal wie der über die
Lautsprecher überwachte Audiokanal ab.
3 Anschlussklemme
Mit der Anschlussklemme am Steckplatz des Multi-System-Monitors
verbinden.
HINWEIS:
• Die DIP-Schalter neben der Anschlussklemme nicht berühren.
• Nähere Angaben zur Funktion AUTO INPUT finden Sie unter "AUTO
INPUT" auf der Seite 16.
• Nähere Angaben zur Funktion EMBEDDED AUDIO LEVEL METER
finden Sie unter "STATUS DISPLAY" auf der Seite 20. (Nur IF-C51HSDG).
9
