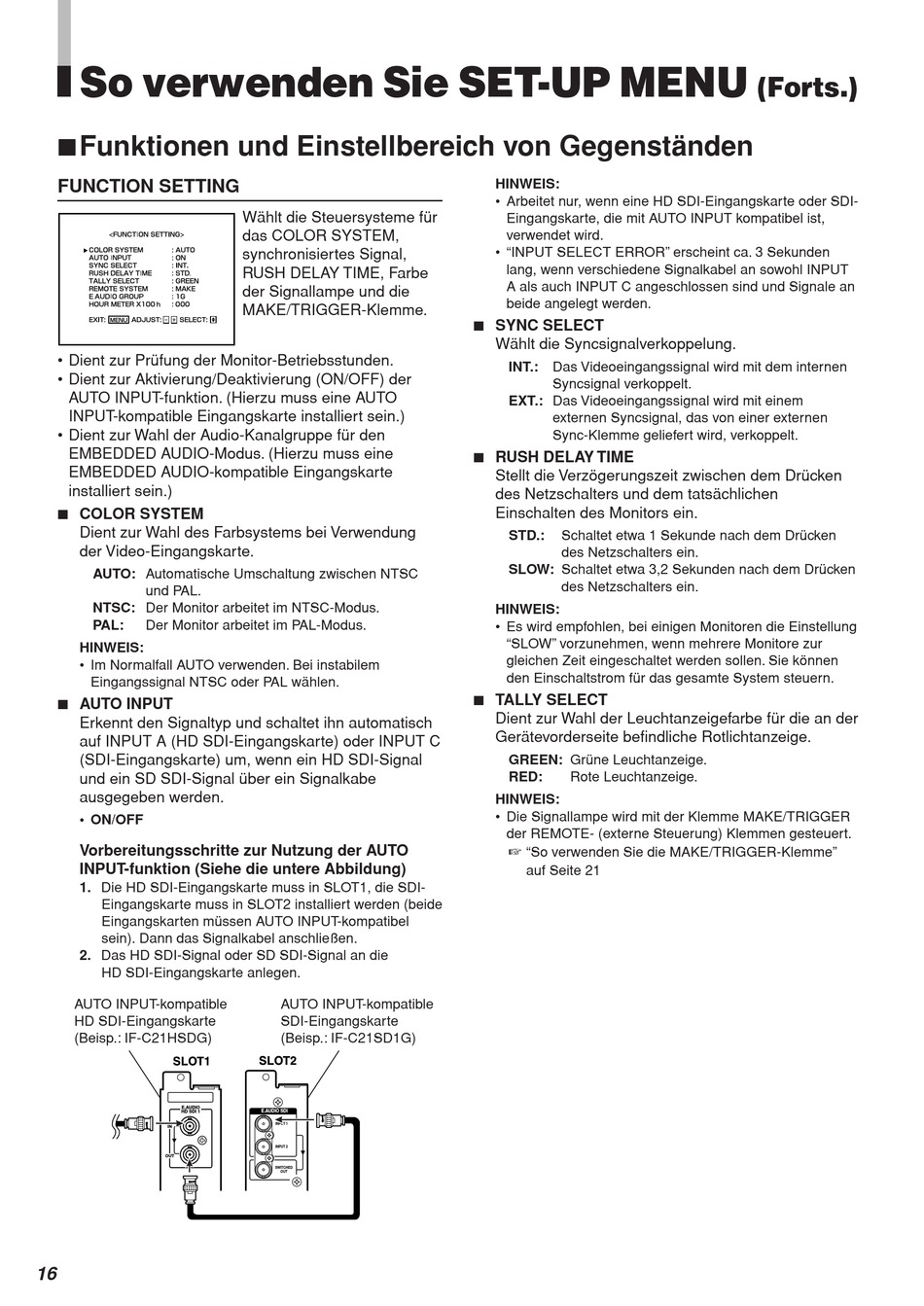

So verwenden Sie SET-UP MENU
7Funktionen und Einstellbereich von Gegenständen

FUNCTION SETTING

• Dient zur Prüfung der Monitor-Betriebsstunden.
• Dient zur Aktivierung/Deaktivierung (ON/OFF) der
AUTO INPUT-funktion. (Hierzu muss eine AUTO
INPUT-kompatible Eingangskarte installiert sein.)
• Dient zur Wahl der Audio-Kanalgruppe für den
EMBEDDED AUDIO-Modus. (Hierzu muss eine
EMBEDDED AUDIO-kompatible Eingangskarte
installiert sein.)
7 COLOR SYSTEM
Dient zur Wahl des Farbsystems bei Verwendung
der Video-Eingangskarte.
AUTO: Automatische Umschaltung zwischen NTSC
und PAL.
NTSC: Der Monitor arbeitet im NTSC-Modus.
PAL: Der Monitor arbeitet im PAL-Modus.
HINWEIS:
• Im Normalfall AUTO verwenden. Bei instabilem
Eingangssignal NTSC oder PAL wählen.
7 AUTO INPUT
Erkennt den Signaltyp und schaltet ihn automatisch
auf INPUT A (HD SDI-Eingangskarte) oder INPUT C
(SDI-Eingangskarte) um, wenn ein HD SDI-Signal
und ein SD SDI-Signal über ein Signalkabe
ausgegeben werden.
• ON/OFF
Vorbereitungsschritte zur Nutzung der AUTO
INPUT-funktion (Siehe die untere Abbildung)
1. Die HD SDI-Eingangskarte muss in SLOT1, die SDI-
Eingangskarte muss in SLOT2 installiert werden (beide
Eingangskarten müssen AUTO INPUT-kompatibel
sein). Dann das Signalkabel anschließen.
2. Das HD SDI-Signal oder SD SDI-Signal an die
HD SDI-Eingangskarte anlegen.
AUTO INPUT-kompatible
HD SDI-Eingangskarte
(Beisp.: IF-C21HSDG)
E.AUDIO
HD SDI 1
IN
OUT
16
Wählt die Steuersysteme für
das COLOR SYSTEM,
synchronisiertes Signal,
RUSH DELAY TIME, Farbe
der Signallampe und die
MAKE/TRIGGER-Klemme.
AUTO INPUT-kompatible
SDI-Eingangskarte
(Beisp.: IF-C21SD1G)
E.AUDIO SDI
INPUT 1
INPUT 2
SWITCHED
OUT
HINWEIS:
• Arbeitet nur, wenn eine HD SDI-Eingangskarte oder SDI-
Eingangskarte, die mit AUTO INPUT kompatibel ist,
verwendet wird.
• "INPUT SELECT ERROR" erscheint ca. 3 Sekunden
lang, wenn verschiedene Signalkabel an sowohl INPUT
A als auch INPUT C angeschlossen sind und Signale an
beide angelegt werden.
7 SYNC SELECT
Wählt die Syncsignalverkoppelung.
INT.: Das Videoeingangssignal wird mit dem internen
Syncsignal verkoppelt.
EXT.: Das Videoeingangssignal wird mit einem
externen Syncsignal, das von einer externen
Sync-Klemme geliefert wird, verkoppelt.
7 RUSH DELAY TIME
Stellt die Verzögerungszeit zwischen dem Drücken
des Netzschalters und dem tatsächlichen
Einschalten des Monitors ein.
STD.: Schaltet etwa 1 Sekunde nach dem Drücken
des Netzschalters ein.
SLOW: Schaltet etwa 3,2 Sekunden nach dem Drücken
des Netzschalters ein.
HINWEIS:
• Es wird empfohlen, bei einigen Monitoren die Einstellung
"SLOW" vorzunehmen, wenn mehrere Monitore zur
gleichen Zeit eingeschaltet werden sollen. Sie können
den Einschaltstrom für das gesamte System steuern.
7 TALLY SELECT
Dient zur Wahl der Leuchtanzeigefarbe für die an der
Gerätevorderseite befindliche Rotlichtanzeige.
GREEN: Grüne Leuchtanzeige.
RED: Rote Leuchtanzeige.
HINWEIS:
• Die Signallampe wird mit der Klemme MAKE/TRIGGER
der REMOTE- (externe Steuerung) Klemmen gesteuert.
☞ "So verwenden Sie die MAKE/TRIGGER-Klemme"
auf Seite 21
