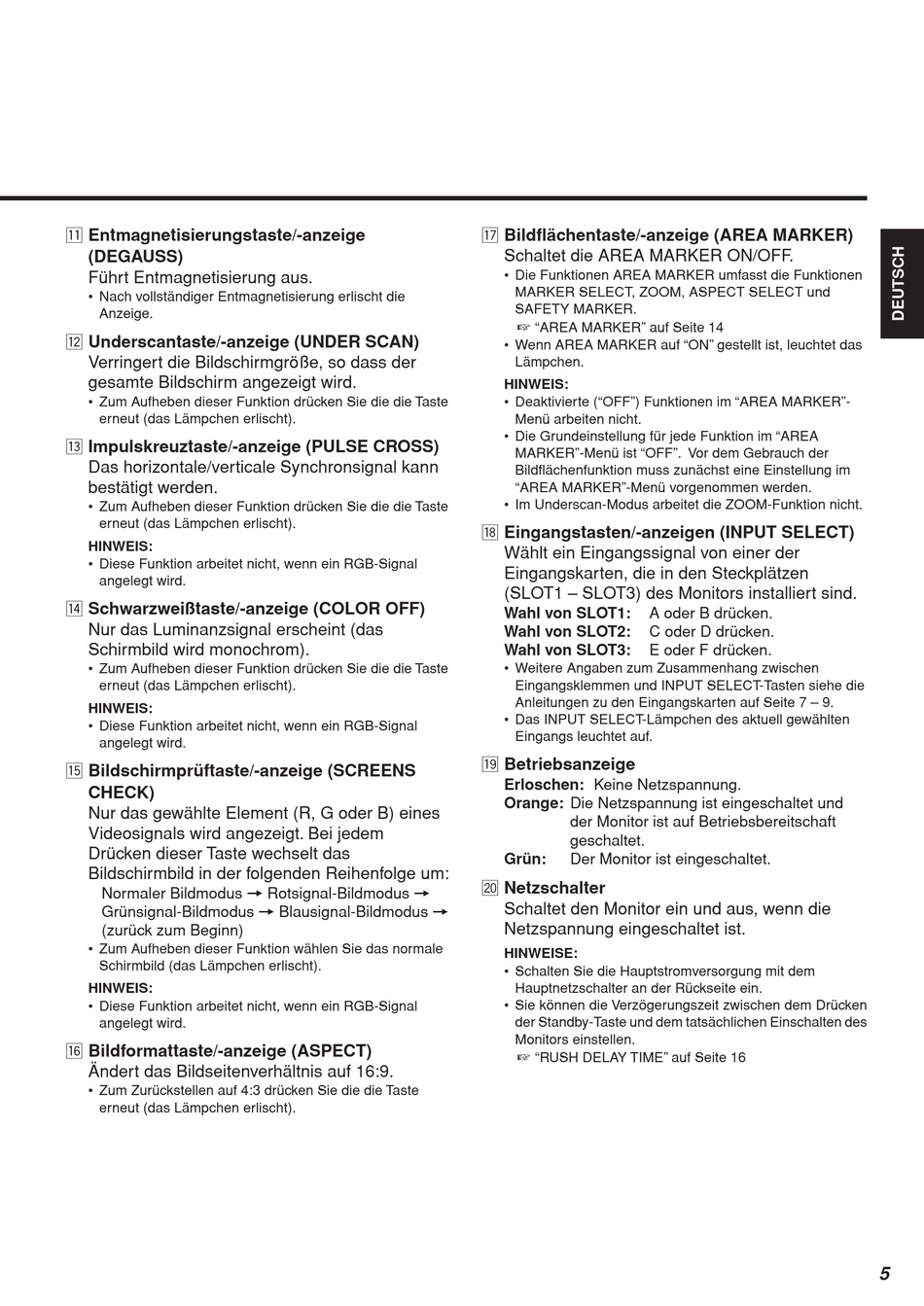

JVC DT-V1710CG Bedienungsanleitung Seite 6

q Entmagnetisierungstaste/-anzeige
(DEGAUSS)
Führt Entmagnetisierung aus.
• Nach vollständiger Entmagnetisierung erlischt die
Anzeige.
w Underscantaste/-anzeige (UNDER SCAN)
Verringert die Bildschirmgröße, so dass der
gesamte Bildschirm angezeigt wird.
• Zum Aufheben dieser Funktion drücken Sie die die Taste
erneut (das Lämpchen erlischt).
e Impulskreuztaste/-anzeige (PULSE CROSS)
Das horizontale/verticale Synchronsignal kann
bestätigt werden.
• Zum Aufheben dieser Funktion drücken Sie die die Taste
erneut (das Lämpchen erlischt).
HINWEIS:
• Diese Funktion arbeitet nicht, wenn ein RGB-Signal
angelegt wird.
r Schwarzweißtaste/-anzeige (COLOR OFF)
Nur das Luminanzsignal erscheint (das
Schirmbild wird monochrom).
• Zum Aufheben dieser Funktion drücken Sie die die Taste
erneut (das Lämpchen erlischt).
HINWEIS:
• Diese Funktion arbeitet nicht, wenn ein RGB-Signal
angelegt wird.
t Bildschirmprüftaste/-anzeige (SCREENS
CHECK)
Nur das gewählte Element (R, G oder B) eines
Videosignals wird angezeigt. Bei jedem
Drücken dieser Taste wechselt das
Bildschirmbild in der folgenden Reihenfolge um:
Normaler Bildmodus = Rotsignal-Bildmodus =
Grünsignal-Bildmodus = Blausignal-Bildmodus =
(zurück zum Beginn)
• Zum Aufheben dieser Funktion wählen Sie das normale
Schirmbild (das Lämpchen erlischt).
HINWEIS:
• Diese Funktion arbeitet nicht, wenn ein RGB-Signal
angelegt wird.
y Bildformattaste/-anzeige (ASPECT)
Ändert das Bildseitenverhältnis auf 16:9.
• Zum Zurückstellen auf 4:3 drücken Sie die die Taste
erneut (das Lämpchen erlischt).
u Bildflächentaste/-anzeige (AREA MARKER)
Schaltet die AREA MARKER ON/OFF.
• Die Funktionen AREA MARKER umfasst die Funktionen
MARKER SELECT, ZOOM, ASPECT SELECT und
SAFETY MARKER.
☞ "AREA MARKER" auf Seite 14
• Wenn AREA MARKER auf "ON" gestellt ist, leuchtet das
Lämpchen.
HINWEIS:
• Deaktivierte ("OFF") Funktionen im "AREA MARKER"-
Menü arbeiten nicht.
• Die Grundeinstellung für jede Funktion im "AREA
MARKER"-Menü ist "OFF". Vor dem Gebrauch der
Bildflächenfunktion muss zunächst eine Einstellung im
"AREA MARKER"-Menü vorgenommen werden.
• Im Underscan-Modus arbeitet die ZOOM-Funktion nicht.
i Eingangstasten/-anzeigen (INPUT SELECT)
Wählt ein Eingangssignal von einer der
Eingangskarten, die in den Steckplätzen
(SLOT1 – SLOT3) des Monitors installiert sind.
Wahl von SLOT1: A oder B drücken.
Wahl von SLOT2: C oder D drücken.
Wahl von SLOT3: E oder F drücken.
• Weitere Angaben zum Zusammenhang zwischen
Eingangsklemmen und INPUT SELECT-Tasten siehe die
Anleitungen zu den Eingangskarten auf Seite 7 – 9.
• Das INPUT SELECT-Lämpchen des aktuell gewählten
Eingangs leuchtet auf.
o Betriebsanzeige
Erloschen: Keine Netzspannung.
Orange: Die Netzspannung ist eingeschaltet und
der Monitor ist auf Betriebsbereitschaft
geschaltet.
Grün: Der Monitor ist eingeschaltet.
; Netzschalter
Schaltet den Monitor ein und aus, wenn die
Netzspannung eingeschaltet ist.
HINWEISE:
• Schalten Sie die Hauptstromversorgung mit dem
Hauptnetzschalter an der Rückseite ein.
• Sie können die Verzögerungszeit zwischen dem Drücken
der Standby-Taste und dem tatsächlichen Einschalten des
Monitors einstellen.
☞ "RUSH DELAY TIME" auf Seite 16
5
