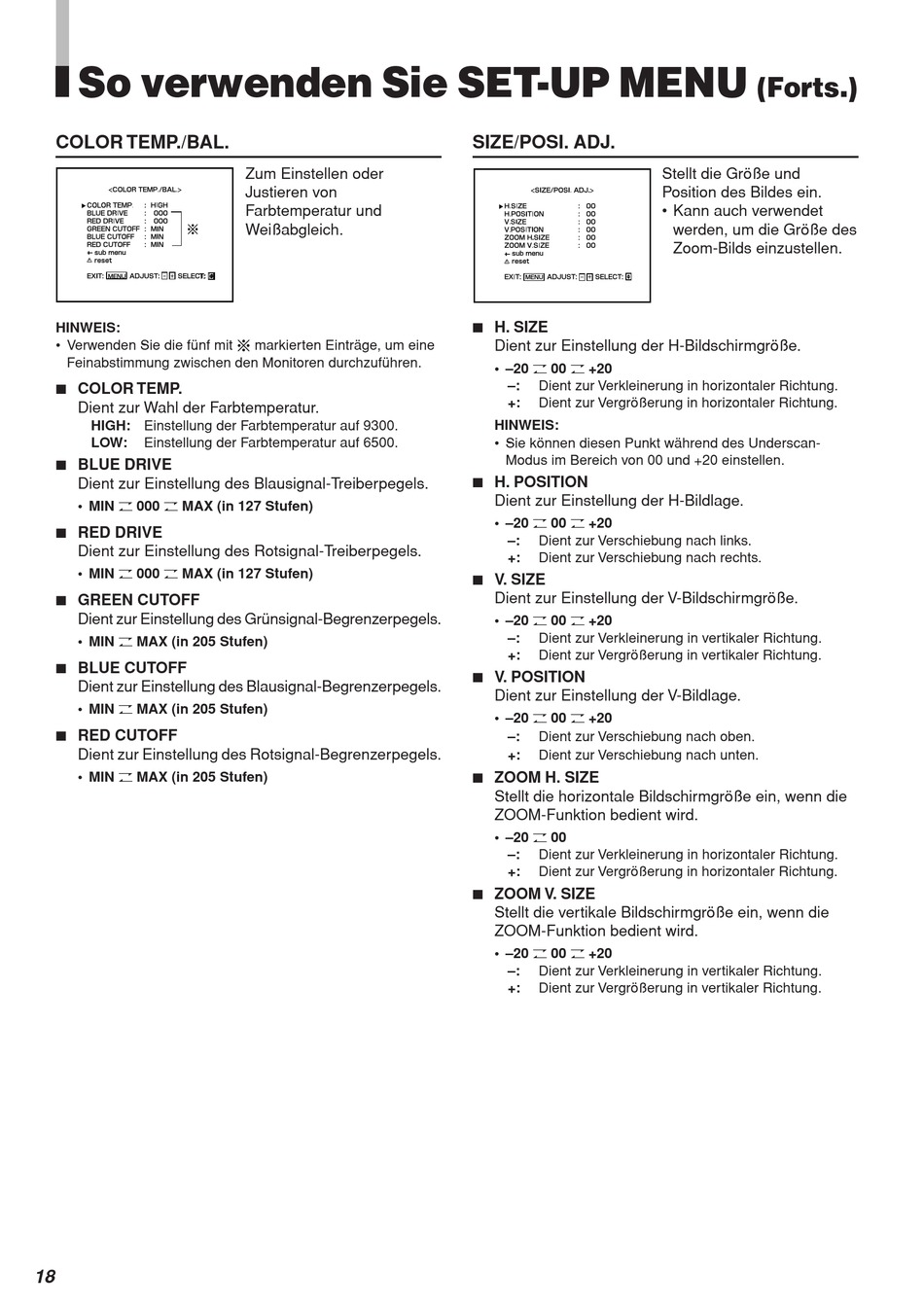

JVC DT-V1710CG Bedienungsanleitung Seite 19

So verwenden Sie SET-UP MENU
COLOR TEMP./BAL.
HINWEIS:
• Verwenden Sie die fünf mit
Feinabstimmung zwischen den Monitoren durchzuführen.
7 COLOR TEMP.
Dient zur Wahl der Farbtemperatur.
HIGH: Einstellung der Farbtemperatur auf 9300.
LOW: Einstellung der Farbtemperatur auf 6500.
7 BLUE DRIVE
Dient zur Einstellung des Blausignal-Treiberpegels.
• MIN O 000 O MAX (in 127 Stufen)
7 RED DRIVE
Dient zur Einstellung des Rotsignal-Treiberpegels.
• MIN O 000 O MAX (in 127 Stufen)
7 GREEN CUTOFF
Dient zur Einstellung des Grünsignal-Begrenzerpegels.
• MIN O MAX (in 205 Stufen)
7 BLUE CUTOFF
Dient zur Einstellung des Blausignal-Begrenzerpegels.
• MIN O MAX (in 205 Stufen)
7 RED CUTOFF
Dient zur Einstellung des Rotsignal-Begrenzerpegels.
• MIN O MAX (in 205 Stufen)
18
Zum Einstellen oder
Justieren von
Farbtemperatur und
Weißabgleich.
markierten Einträge, um eine
SIZE/POSI. ADJ.
7 H. SIZE
Dient zur Einstellung der H-Bildschirmgröße.
• –20 O 00 O +20
–: Dient zur Verkleinerung in horizontaler Richtung.
+: Dient zur Vergrößerung in horizontaler Richtung.
HINWEIS:
• Sie können diesen Punkt während des Underscan-
Modus im Bereich von 00 und +20 einstellen.
7 H. POSITION
Dient zur Einstellung der H-Bildlage.
• –20 O 00 O +20
–: Dient zur Verschiebung nach links.
+: Dient zur Verschiebung nach rechts.
7 V. SIZE
Dient zur Einstellung der V-Bildschirmgröße.
• –20 O 00 O +20
–: Dient zur Verkleinerung in vertikaler Richtung.
+: Dient zur Vergrößerung in vertikaler Richtung.
7 V. POSITION
Dient zur Einstellung der V-Bildlage.
• –20 O 00 O +20
–: Dient zur Verschiebung nach oben.
+: Dient zur Verschiebung nach unten.
7 ZOOM H. SIZE
Stellt die horizontale Bildschirmgröße ein, wenn die
ZOOM-Funktion bedient wird.
• –20 O 00
–: Dient zur Verkleinerung in horizontaler Richtung.
+: Dient zur Vergrößerung in horizontaler Richtung.
7 ZOOM V. SIZE
Stellt die vertikale Bildschirmgröße ein, wenn die
ZOOM-Funktion bedient wird.
• –20 O 00 O +20
–: Dient zur Verkleinerung in vertikaler Richtung.
+: Dient zur Vergrößerung in vertikaler Richtung.
(Forts.)
Stellt die Größe und
Position des Bildes ein.
• Kann auch verwendet
werden, um die Größe des
Zoom-Bilds einzustellen.
