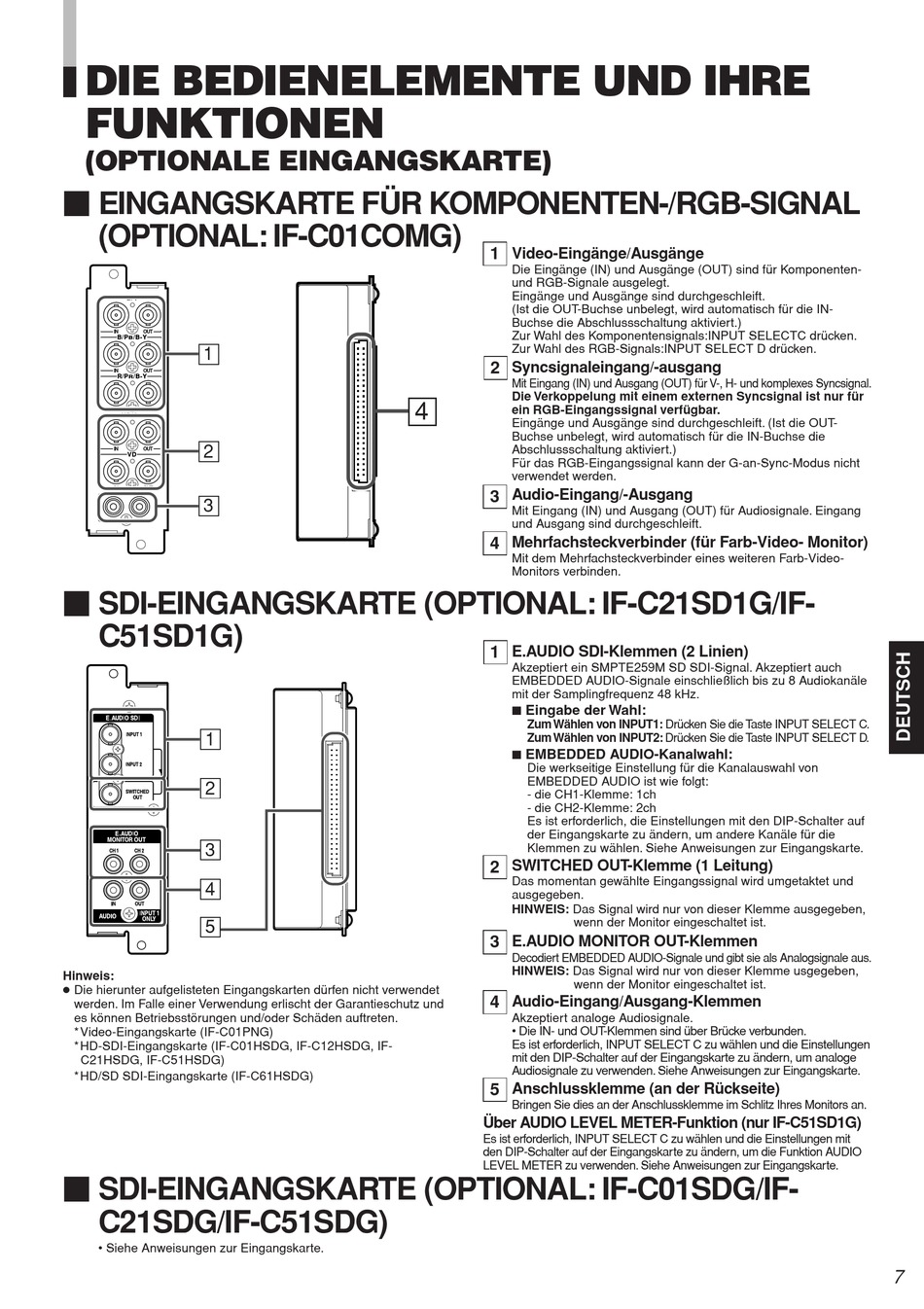

DIE BEDIENELEMENTE UND IHRE
FUNKTIONEN
(OPTIONALE EINGANGSKARTE)
EINGANGSKARTE FÜR KOMPONENTEN-/RGB-SIGNAL
(OPTIONAL: IF-C01COMG)
G/Y
IN OUT
B/P /B-Y
B
1
IN OUT
R/P /B-Y
R
IN OUT
HD/C
S
2
IN OUT
VD
IN IN OUT OUT
AUDIO
3
IN OUT
SDI-EINGANGSKARTE (OPTIONAL: IF-C21SD1G/IF-
C51SD1G)
1
2
3
4
5
Hinweis:
● Die hierunter aufgelisteten Eingangskarten dürfen nicht verwendet
werden. Im Falle einer Verwendung erlischt der Garantieschutz und
es können Betriebsstörungen und/oder Schäden auftreten.
*Video-Eingangskarte (IF-C01PNG)
*HD-SDI-Eingangskarte (IF-C01HSDG, IF-C12HSDG, IF-
C21HSDG, IF-C51HSDG)
*HD/SD SDI-Eingangskarte (IF-C61HSDG)
SDI-EINGANGSKARTE (OPTIONAL: IF-C01SDG/IF-
C21SDG/IF-C51SDG)
• Siehe Anweisungen zur Eingangskarte.
1 Video-Eingänge/Ausgänge
Die Eingänge (IN) und Ausgänge (OUT) sind für Komponenten-
und RGB-Signale ausgelegt.
Eingänge und Ausgänge sind durchgeschleift.
(Ist die OUT-Buchse unbelegt, wird automatisch für die IN-
Buchse die Abschlussschaltung aktiviert.)
Zur Wahl des Komponentensignals:INPUT SELECTC drücken.
Zur Wahl des RGB-Signals:INPUT SELECT D drücken.
2 Syncsignaleingang/-ausgang
Mit Eingang (IN) und Ausgang (OUT) für V-, H- und komplexes Syncsignal.
Die Verkoppelung mit einem externen Syncsignal ist nur für
4
ein RGB-Eingangssignal verfügbar.
Eingänge und Ausgänge sind durchgeschleift. (Ist die OUT-
Buchse unbelegt, wird automatisch für die IN-Buchse die
Abschlussschaltung aktiviert.)
Für das RGB-Eingangssignal kann der G-an-Sync-Modus nicht
verwendet werden.
Audio-Eingang/-Ausgang
3
Mit Eingang (IN) und Ausgang (OUT) für Audiosignale. Eingang
und Ausgang sind durchgeschleift.
Mehrfachsteckverbinder (für Farb-Video- Monitor)
4
Mit dem Mehrfachsteckverbinder eines weiteren Farb-Video-
Monitors verbinden.
1 E.AUDIO SDI-Klemmen (2 Linien)
Akzeptiert ein SMPTE259M SD SDI-Signal. Akzeptiert auch
EMBEDDED AUDIO-Signale einschließlich bis zu 8 Audiokanäle
mit der Samplingfrequenz 48 kHz.
7 Eingabe der Wahl:
Zum Wählen von INPUT1: Drücken Sie die Taste INPUT SELECT C.
Zum Wählen von INPUT2: Drücken Sie die Taste INPUT SELECT D.
7 EMBEDDED AUDIO-Kanalwahl:
Die werkseitige Einstellung für die Kanalauswahl von
EMBEDDED AUDIO ist wie folgt:
- die CH1-Klemme: 1ch
- die CH2-Klemme: 2ch
Es ist erforderlich, die Einstellungen mit den DIP-Schalter auf
der Eingangskarte zu ändern, um andere Kanäle für die
Klemmen zu wählen. Siehe Anweisungen zur Eingangskarte.
SWITCHED OUT-Klemme (1 Leitung)
2
Das momentan gewählte Eingangssignal wird umgetaktet und
ausgegeben.
HINWEIS: Das Signal wird nur von dieser Klemme ausgegeben,
wenn der Monitor eingeschaltet ist.
3 E.AUDIO MONITOR OUT-Klemmen
Decodiert EMBEDDED AUDIO-Signale und gibt sie als Analogsignale aus.
HINWEIS: Das Signal wird nur von dieser Klemme usgegeben,
wenn der Monitor eingeschaltet ist.
4 Audio-Eingang/Ausgang-Klemmen
Akzeptiert analoge Audiosignale.
• Die IN- und OUT-Klemmen sind über Brücke verbunden.
Es ist erforderlich, INPUT SELECT C zu wählen und die Einstellungen
mit den DIP-Schalter auf der Eingangskarte zu ändern, um analoge
Audiosignale zu verwenden. Siehe Anweisungen zur Eingangskarte.
Anschlussklemme (an der Rückseite)
5
Bringen Sie dies an der Anschlussklemme im Schlitz Ihres Monitors an.
Über AUDIO LEVEL METER-Funktion (nur IF-C51SD1G)
Es ist erforderlich, INPUT SELECT C zu wählen und die Einstellungen mit
den DIP-Schalter auf der Eingangskarte zu ändern, um die Funktion AUDIO
LEVEL METER zu verwenden. Siehe Anweisungen zur Eingangskarte.
