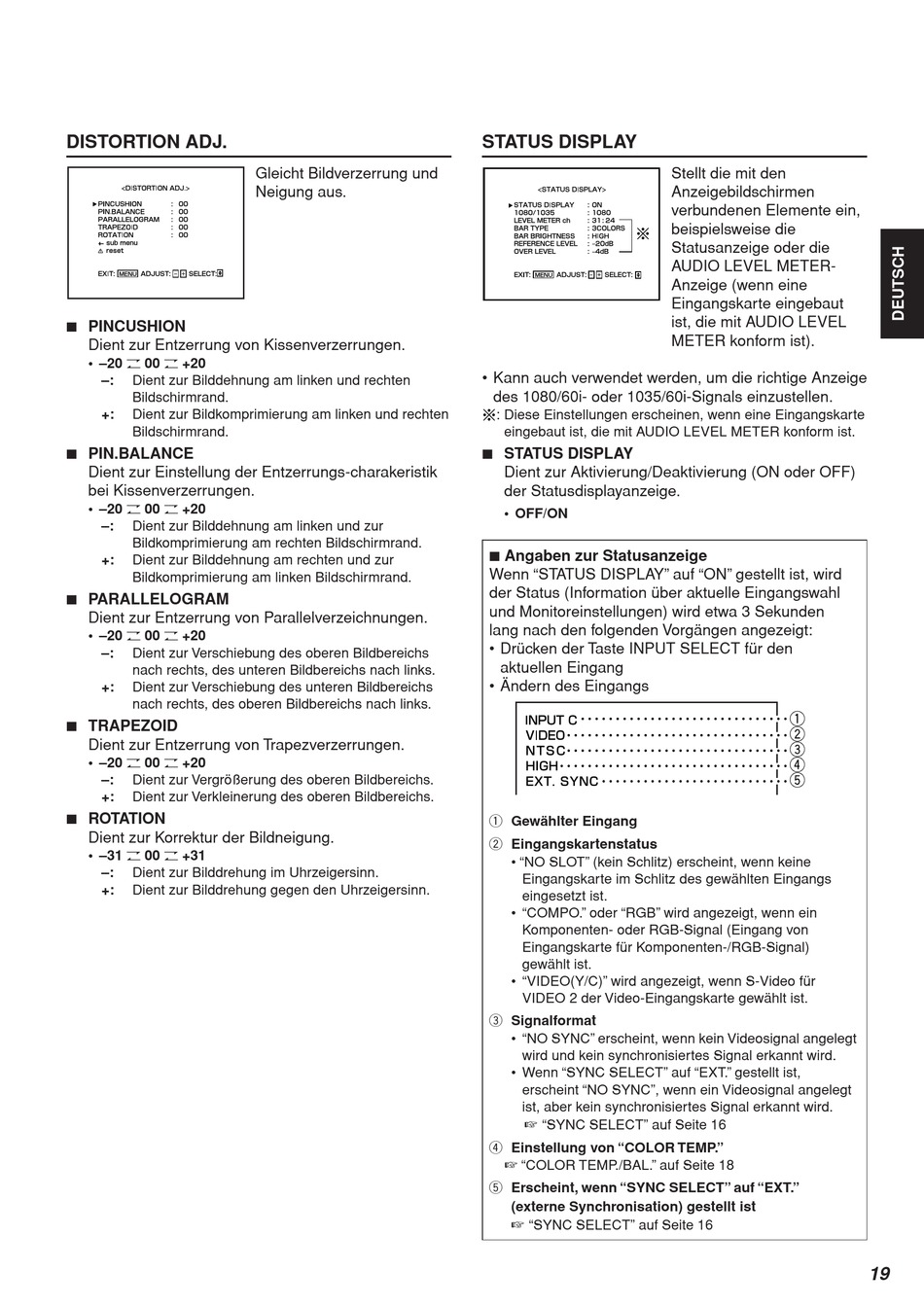

DISTORTION ADJ.
7 PINCUSHION
Dient zur Entzerrung von Kissenverzerrungen.
• –20 O 00 O +20
–: Dient zur Bilddehnung am linken und rechten
Bildschirmrand.
+: Dient zur Bildkomprimierung am linken und rechten
Bildschirmrand.
7 PIN.BALANCE
Dient zur Einstellung der Entzerrungs-charakeristik
bei Kissenverzerrungen.
• –20 O 00 O +20
–: Dient zur Bilddehnung am linken und zur
Bildkomprimierung am rechten Bildschirmrand.
+: Dient zur Bilddehnung am rechten und zur
Bildkomprimierung am linken Bildschirmrand.
7 PARALLELOGRAM
Dient zur Entzerrung von Parallelverzeichnungen.
• –20 O 00 O +20
–: Dient zur Verschiebung des oberen Bildbereichs
nach rechts, des unteren Bildbereichs nach links.
+: Dient zur Verschiebung des unteren Bildbereichs
nach rechts, des oberen Bildbereichs nach links.
7 TRAPEZOID
Dient zur Entzerrung von Trapezverzerrungen.
• –20 O 00 O +20
–: Dient zur Vergrößerung des oberen Bildbereichs.
+: Dient zur Verkleinerung des oberen Bildbereichs.
7 ROTATION
Dient zur Korrektur der Bildneigung.
• –31 O 00 O +31
–: Dient zur Bilddrehung im Uhrzeigersinn.
+: Dient zur Bilddrehung gegen den Uhrzeigersinn.
Gleicht Bildverzerrung und
Neigung aus.

STATUS DISPLAY

• Kann auch verwendet werden, um die richtige Anzeige
des 1080/60i- oder 1035/60i-Signals einzustellen.
: Diese Einstellungen erscheinen, wenn eine Eingangskarte
eingebaut ist, die mit AUDIO LEVEL METER konform ist.
7 STATUS DISPLAY
Dient zur Aktivierung/Deaktivierung (ON oder OFF)
der Statusdisplayanzeige.
• OFF/ON
7 Angaben zur Statusanzeige
Wenn "STATUS DISPLAY" auf "ON" gestellt ist, wird
der Status (Information über aktuelle Eingangswahl
und Monitoreinstellungen) wird etwa 3 Sekunden
lang nach den folgenden Vorgängen angezeigt:
• Drücken der Taste INPUT SELECT für den
aktuellen Eingang
• Ändern des Eingangs
1 Gewählter Eingang
2 Eingangskartenstatus
• "NO SLOT" (kein Schlitz) erscheint, wenn keine
Eingangskarte im Schlitz des gewählten Eingangs
eingesetzt ist.
• "COMPO." oder "RGB" wird angezeigt, wenn ein
Komponenten- oder RGB-Signal (Eingang von
Eingangskarte für Komponenten-/RGB-Signal)
gewählt ist.
• "VIDEO(Y/C)" wird angezeigt, wenn S-Video für
VIDEO 2 der Video-Eingangskarte gewählt ist.
3 Signalformat
• "NO SYNC" erscheint, wenn kein Videosignal angelegt
wird und kein synchronisiertes Signal erkannt wird.
• Wenn "SYNC SELECT" auf "EXT." gestellt ist,
erscheint "NO SYNC", wenn ein Videosignal angelegt
ist, aber kein synchronisiertes Signal erkannt wird.
☞ "SYNC SELECT" auf Seite 16
4 Einstellung von "COLOR TEMP."
☞ "COLOR TEMP./BAL." auf Seite 18
5 Erscheint, wenn "SYNC SELECT" auf "EXT."
(externe Synchronisation) gestellt ist
☞ "SYNC SELECT" auf Seite 16
Stellt die mit den
Anzeigebildschirmen
verbundenen Elemente ein,
beispielsweise die
Statusanzeige oder die
AUDIO LEVEL METER-
Anzeige (wenn eine
Eingangskarte eingebaut
ist, die mit AUDIO LEVEL
METER konform ist).
19
