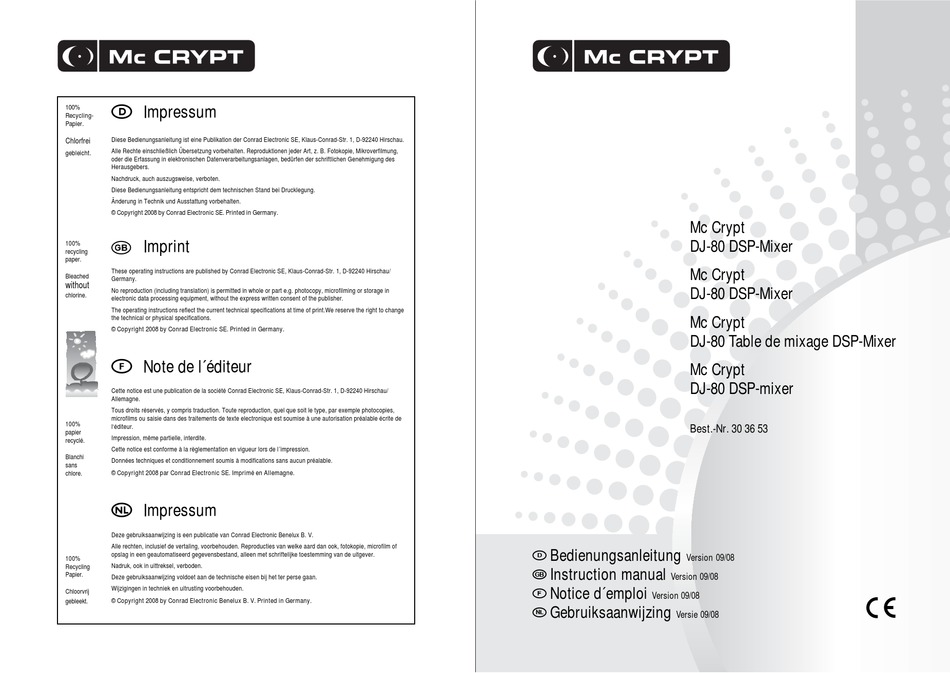

  • Seite 1 The operating instructions reflect the current technical specifications at time of print.We reserve the right to change Mc Crypt the technical or physical specifications. © Copyright 2008 by Conrad Electronic SE. Printed in Germany. DJ-80 Table de mixage DSP-Mixer Note de l´éditeur  Mc Crypt DJ-80 DSP-mixer Cette notice est une publication de la société...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Seite Einführung ................................3 Bestimmungsgemäße Verwendung ........................4 Produktbeschreibung ............................. 4 Symbolerklärung ..............................4 Sicherheitshinweise ..............................5 Anschluss- und Bedienelemente ........................... 6 Aufstellung ................................11 Anschluss ................................12 a) Anschluss der Eingänge .......................... 12 b) Anschluss der Ausgänge ......................... 13 c) Anschluss der Plattenspielermasse ......................

  • Seite 3: Einführung

    Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsan- leitung beachten! Diese Bedienungsanleitung gehört zu diesem Produkt.

  • Seite 4: Bestimmungsgemäße Verwendung

    Bestimmungsgemäße Verwendung Bei dem DJ-Mixer DJ-80 handelt es sich um ein Audio-Mischpult für den Einsatz im Heimbereich und im semiprofessionellen Bereich. Mit diesem Gerät lassen sich niederpegelige Audiosignale verschiedener Musik- quellen mischen. Das Gerät wird dabei zwischen die zu mischenden Audiosignalquellen und einen Audioverstärker geschaltet.

  • Seite 5: Sicherheitshinweise

    Sicherheitshinweise Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, er- lischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung. Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt die Gewährleistung/Garantie.

  • Seite 6: Anschluss- Und Bedienelemente

    Anschluss- und Bedienelemente...
  • Seite 7 Anschluss- und Bedienelemente Schalter POWER Mit diesem Schalter wird das Mischpult ein- bzw. ausgeschaltet. In Stellung ON ist das Mischpult eingeschal- tet. Schalter PHONO/CD/LINE Mit diesen Eingangswahlschaltern wählen Sie zwischen den einzelnen Eingängen (Signalquellen) der Kanäle CH1 und CH2. Beispiel: Befindet sich der Schalter des Kanals CH1 in Stellung LINE bedeutet dies, dass das Signal des mit den Anschlüssen LINE/CH1 verbundenen Gerätes auf den Kanal CH1 gelegt wird.
  • Seite 8 Anschluss- und Bedienelemente CROSSFADER Mit Hilfe dieses Schiebereglers wird zwischen den Kanälen CH1 und CH2 übergeblendet. Der eine Kanal wird bei Betätigung des Schiebereglers ausgeblendet (wird leiser), gleichzeitig wird der andere Kanal eingeblendet (wird lauter). In Mittelstellung des Crossfader-Schiebereglers werden beide Kanäle zu gleichen Teilen wiedergegeben.
  • Seite 9 Anschluss- und Bedienelemente (16) Regler LOW/HIGH (DJ MIC) Mit diesen Klangreglern verändern Sie den Klang des Kanals für das DJ-Mikrofon. HIGH = Höhenklangregler LOW = Tiefenklangregler Linker Regleranschlag bedeutet maximale Absenkung. Rechter Regleranschlag bedeutet maximale Anhebung. Mittelstellung bedeutet keine Beeinflussung des Signals durch den Regler (Neutralstellung). (17) Regler GAIN (CH1/CH2) Mit diesem Drehregler wird der Mischpulteingang CH1 bzw.
  • Seite 10 Anschluss- und Bedienelemente (25) Erdungsschraube GND Zur Vermeidung von Brummstörungen kann über diese Schraubklemme eine Masseverbindung zwischen dem Mischpult und den Masseleitungen der Plattenspieler (meist schwarzes Kabel mit Klemmschuh) hergestellt werden. (26) Anschlüsse PHONO Schließen Sie an diese Eingänge Ihre Plattenspieler an. Der Eingang PHONO1 ist für CH1, der Eingang PHONO2 für CH2 vorgesehen.

  • Seite 11: Aufstellung

    Aufstellung Achten Sie bei der Aufstellung auf ausreichende Belüftung. Stellen Sie das Gerät nicht auf weiche Untergründe, wie z.B. Teppiche oder Betten etc. Außerdem darf die Luftzirkulation nicht durch Gegenstände wie Zeitschriften, Tischdecken, Vorhänge o.ä. behindert werden. Dies verhindert die Wärmeabfuhr des Produkts und kann zur Überhitzung führen (Brandgefahr).

  • Seite 12: Anschluss

    Anschluss Trennen Sie vor dem Anschluss das Mischpult und alle anderen Geräte, die mit dem Mischpult verbunden werden sollen von der Netzspannung (Netzstecker aus der Steckdose ziehen). Benutzen Sie zum Anschluss der Cinchein- und -ausgänge nur hierfür geeignete abgeschirmte Cinchleitungen. Für den Anschluss des Mikrofoneingangs benutzen Sie bitte nur ein geeigne- tes Mikrofonkabel.

  • Seite 13: B) Anschluss Der Ausgänge

    Anschluss b) Anschluss der Ausgänge OUTPUT MASTER (29) Schließen Sie an den Ausgang MASTER einen freien Cincheingang Ihres Verstärkers (z.B. AUX) an. OUTPUT REC (28) Wenn Sie das Ausgangssignal des Mischpults mit einem Aufnahmegerät aufzeichnen wollen, schließen Sie den Aufnahmeeingang des Gerätes an die Buchsen REC (28) des Mischpults an. Anschluss PHONES (8) Schließen Sie an diesen Kopfhörerausgang einen Kopfhörer mit 6,3mm-Klinkenstecker an.
  • Seite 14 Anschluss Anschlussbeispiel:...

  • Seite 15: Inbetriebnahme

    Inbetriebnahme Nehmen Sie das Gerät nur dann in Betrieb, wenn Sie sich mit den Funktionen und mit dieser Bedienungsanleitung vertraut gemacht haben. Überprüfen Sie nochmals alle Anschlüsse auf Richtigkeit. a) Mischpult ein- und ausschalten Ein Nichtbeachten der nachfolgend beschriebenen Reihenfolge beim Ein- und Ausschalten des Mischpults könnte die Lautsprecher oder den Verstärker beschädigen.

  • Seite 16: Aussteuerungsanzeige

    Inbetriebnahme c) Aussteuerungsanzeige Die Anzeige DISPLAY (7) gibt Auskunft über den Pegel des Ausgangssignals. Der Pegel in der Aussteuerungsanzeige sollte den 0db-Wert möglichst nicht dauerhaft überschreiten, da es ansonsten zu Verzerrungen des Musiksignals kommen kann. Ein kurzes Aufblinken bzw. ein kurzer Ausschlag über den 0db-Wert hinaus bei Signalspitzen ist jedoch unbedenklich.

  • Seite 17: E) Vorhören

    Inbetriebnahme e) Vorhören Drehen Sie den Regler PHONES LEVEL (6) an seinen linken Anschlag (Stellung 0) bevor Sie den Kopfhörer ein- oder ausstecken, aufsetzen oder das Mischpult ein- oder ausschalten! Es besteht die Gefahr einer Gehörschädigung durch eine überhöhte Lautstärke am Kopfhöreraus- gang.

  • Seite 18: H) Dj Mikrofon Benutzen

    Inbetriebnahme h) DJ Mikrofon benutzen • Der Lautstärkepegel und der Klang des Mikrofoneingangs ist analog wie zuvor unter „Lautstärkeregelung“ beschrieben einzustellen. • Wenn Sie eine Durchsage machen wollen, drücken Sie den Schalter DJ MIC (11) (Anzeige DJ MIC ON (12) leuchtet) und sprechen Sie.

  • Seite 19: Wartung

    Wartung Überprüfen Sie regelmäßig die technische Sicherheit des Mischpults z.B. auf Beschädigung der Netzleitung und des Gehäuses. Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Netzstecker aus der Steckdose ziehen! Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn: •...

  • Seite 20: Behebung Von Störungen

    Behebung von Störungen Mit dem Mc Crypt DJ-Mixer haben Sie ein Produkt erworben, welches nach dem Stand der Technik gebaut wurde und betriebssicher ist. Dennoch kann es zu Problemen oder Störungen kommen. Deshalb möchten wir Ihnen hier beschreiben, wie Sie mögliche Störungen beheben können: Beachten Sie unbedingt die Sicherheitshinweise! Keine Funktion, nachdem der Netzschalter POWER eingeschaltet wurde.

  • Seite 21: Entsorgung

    Entsorgung  Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen. Technische Daten Betriebsspannung ................230V/50Hz Leistungsaufnahme ................60W max. Sicherung .................... T250mAL250V (5x20mm) Eingangsempfindlichkeit LINE ............150mV Eingangsempfindlichkeit PHONO ............3mV Eingangsempfindlichkeit MIC ............1mV Eingangsimpedanz LINE ..............
