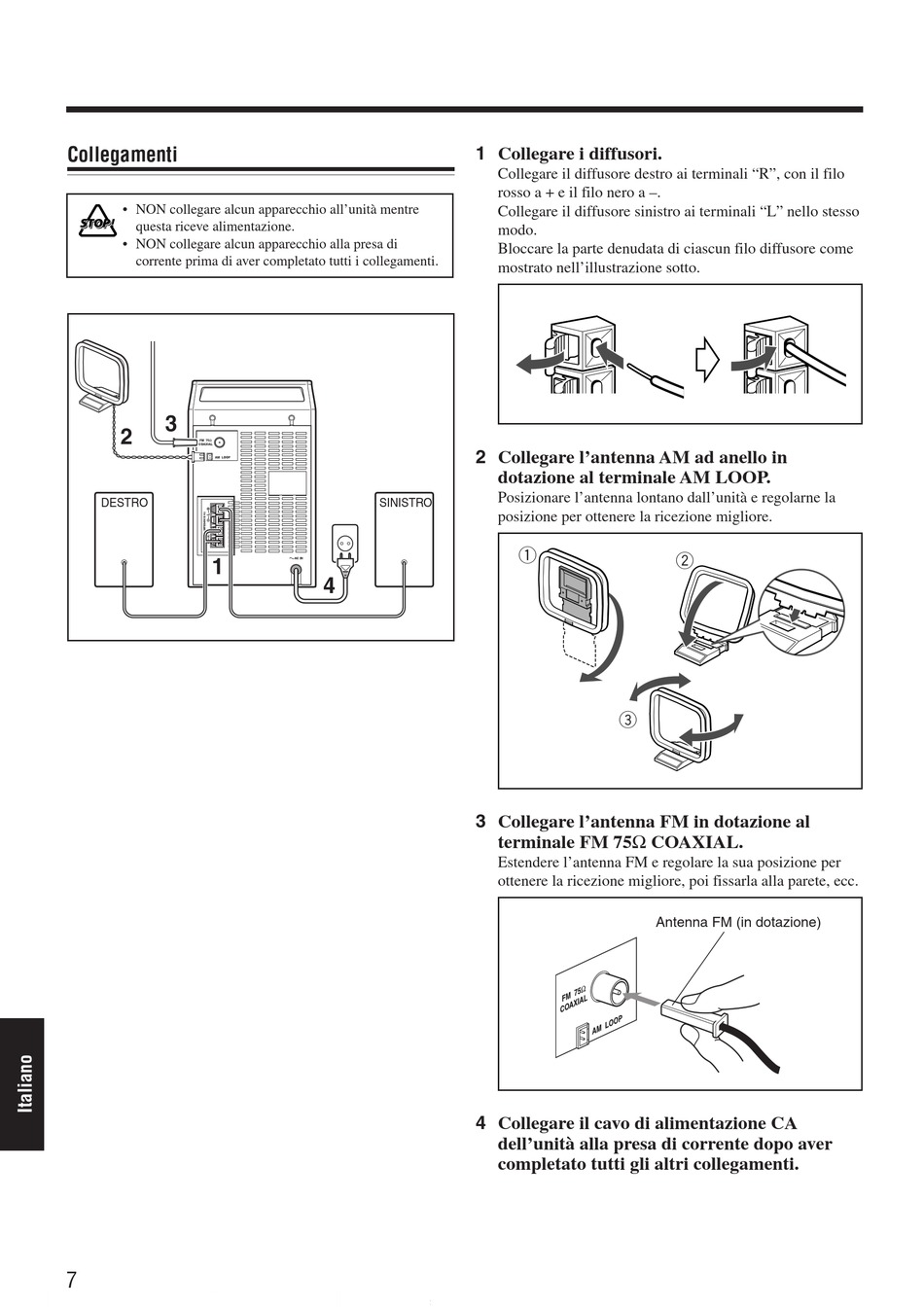

Collegamenti

• NON collegare alcun apparecchio all'unità mentre
questa riceve alimentazione.
• NON collegare alcun apparecchio alla presa di
corrente prima di aver completato tutti i collegamenti.
3
2
DESTRO
1
7
1 Collegare i diffusori.
Collegare il diffusore destro ai terminali "R", con il filo
rosso a + e il filo nero a –.
Collegare il diffusore sinistro ai terminali "L" nello stesso
modo.
Bloccare la parte denudata di ciascun filo diffusore come
mostrato nell'illustrazione sotto.
2 Collegare l'antenna AM ad anello in
dotazione al terminale AM LOOP.
Posizionare l'antenna lontano dall'unità e regolarne la
SINISTRO
posizione per ottenere la ricezione migliore.
4

3 Collegare l'antenna FM in dotazione al

terminale FM 75Ω COAXIAL.
Estendere l'antenna FM e regolare la sua posizione per
ottenere la ricezione migliore, poi fissarla alla parete, ecc.
4 Collegare il cavo di alimentazione CA
dell'unità alla presa di corrente dopo aver
completato tutti gli altri collegamenti.
1
2
3
Antenna FM (in dotazione)
