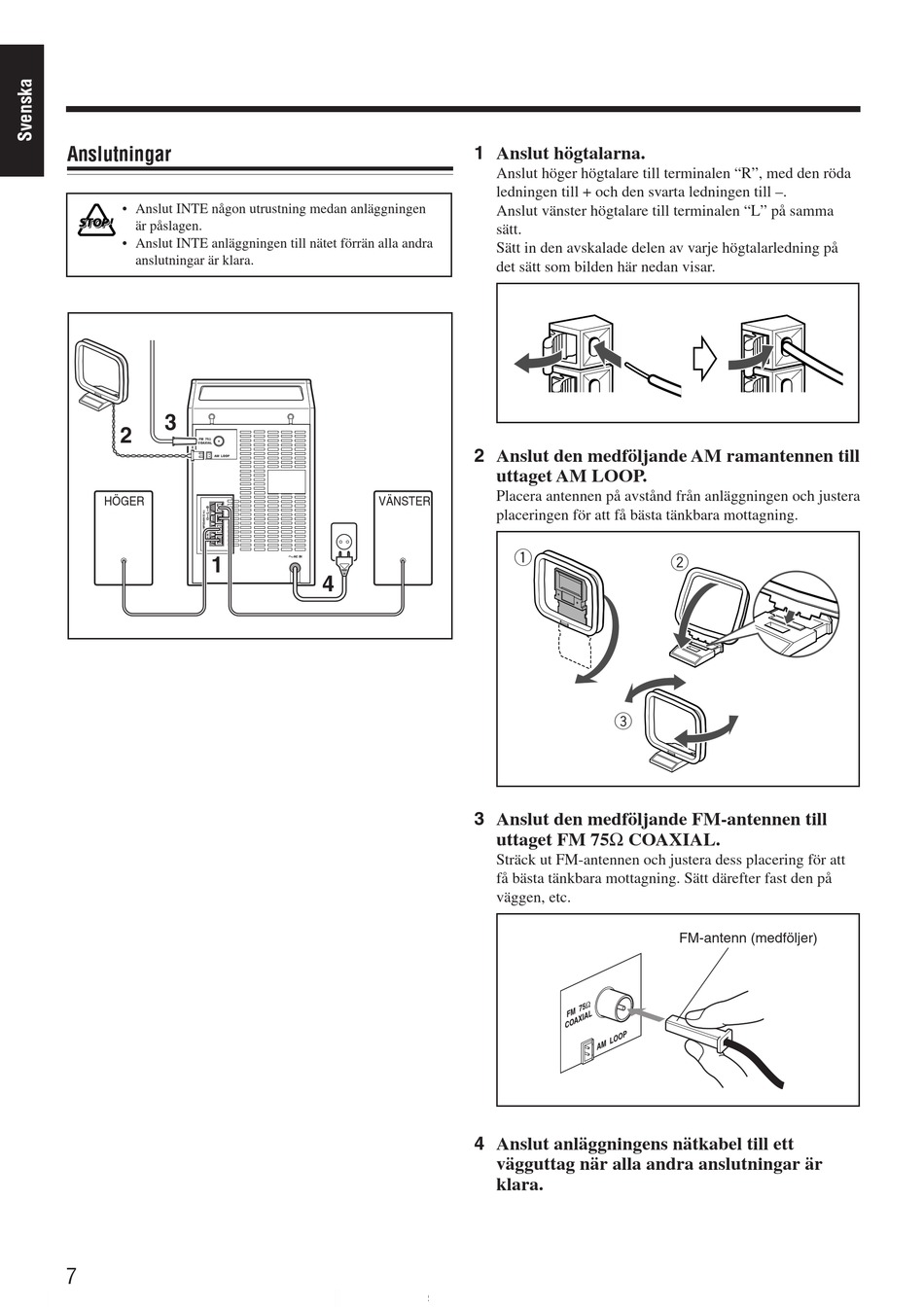

Anslutningar

• Anslut INTE någon utrustning medan anläggningen
är påslagen.
• Anslut INTE anläggningen till nätet förrän alla andra
anslutningar är klara.
3
2
HÖGER
1
7
1 Anslut högtalarna.
Anslut höger högtalare till terminalen "R", med den röda
ledningen till + och den svarta ledningen till –.
Anslut vänster högtalare till terminalen "L" på samma
sätt.
Sätt in den avskalade delen av varje högtalarledning på
det sätt som bilden här nedan visar.
2 Anslut den medföljande AM ramantennen till
uttaget AM LOOP.
Placera antennen på avstånd från anläggningen och justera
VÄNSTER
placeringen för att få bästa tänkbara mottagning.
4
3 Anslut den medföljande FM-antennen till
uttaget FM 75Ω COAXIAL.
Sträck ut FM-antennen och justera dess placering för att
få bästa tänkbara mottagning. Sätt därefter fast den på
väggen, etc.
4 Anslut anläggningens nätkabel till ett
vägguttag när alla andra anslutningar är
klara.
1
2
3
FM-antenn (medföljer)
