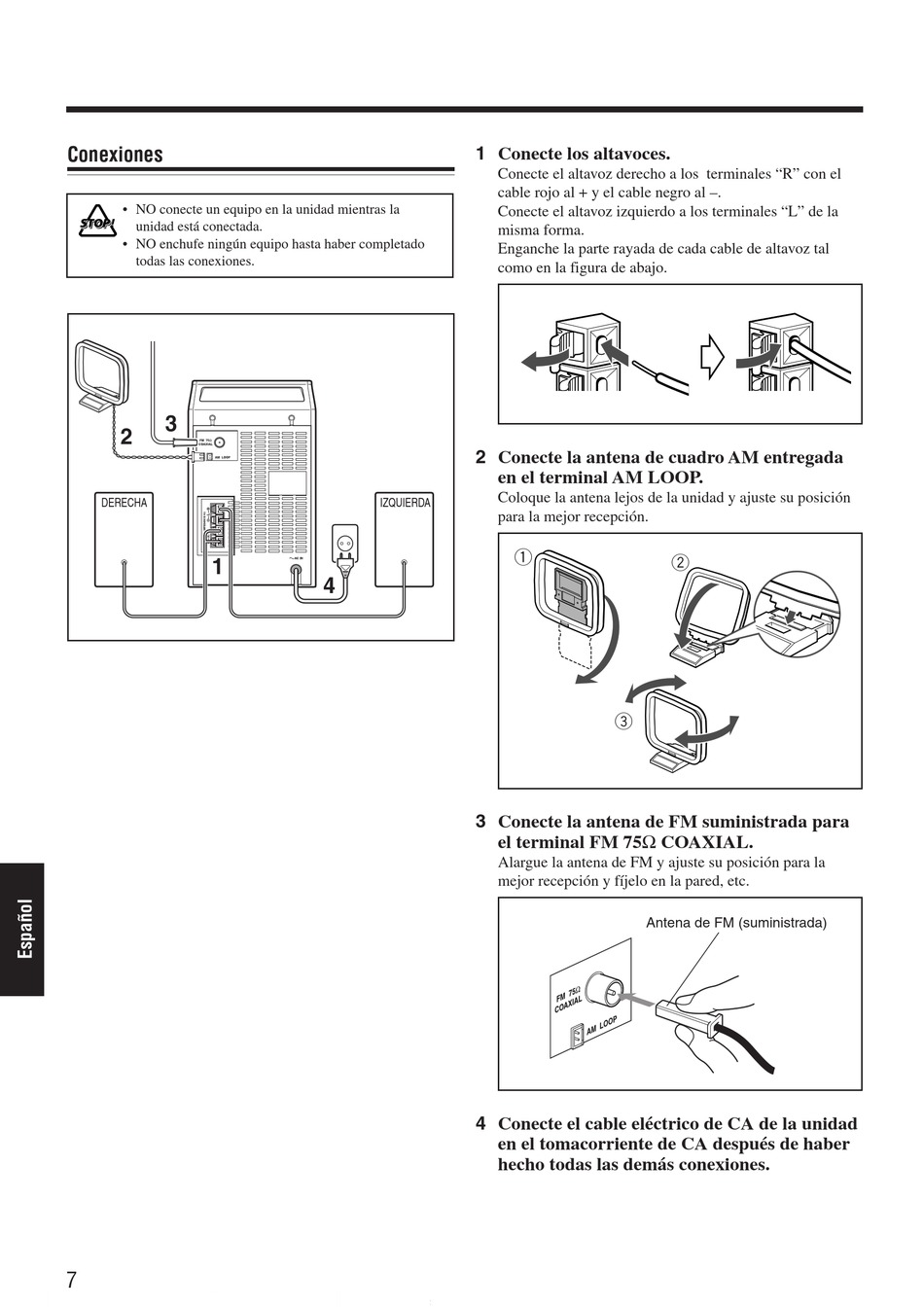

Conexiones

• NO conecte un equipo en la unidad mientras la
unidad está conectada.
• NO enchufe ningún equipo hasta haber completado
todas las conexiones.
3
2
DERECHA
1
7
1 Conecte los altavoces.
Conecte el altavoz derecho a los terminales "R" con el
cable rojo al + y el cable negro al –.
Conecte el altavoz izquierdo a los terminales "L" de la
misma forma.
Enganche la parte rayada de cada cable de altavoz tal
como en la figura de abajo.
2 Conecte la antena de cuadro AM entregada
en el terminal AM LOOP.
Coloque la antena lejos de la unidad y ajuste su posición
IZQUIERDA
para la mejor recepción.
4
3 Conecte la antena de FM suministrada para
el terminal FM 75Ω COAXIAL.
Alargue la antena de FM y ajuste su posición para la
mejor recepción y fíjelo en la pared, etc.
4 Conecte el cable eléctrico de CA de la unidad
en el tomacorriente de CA después de haber
hecho todas las demás conexiones.
1
2
3
Antena de FM (suministrada)
