安装和连接

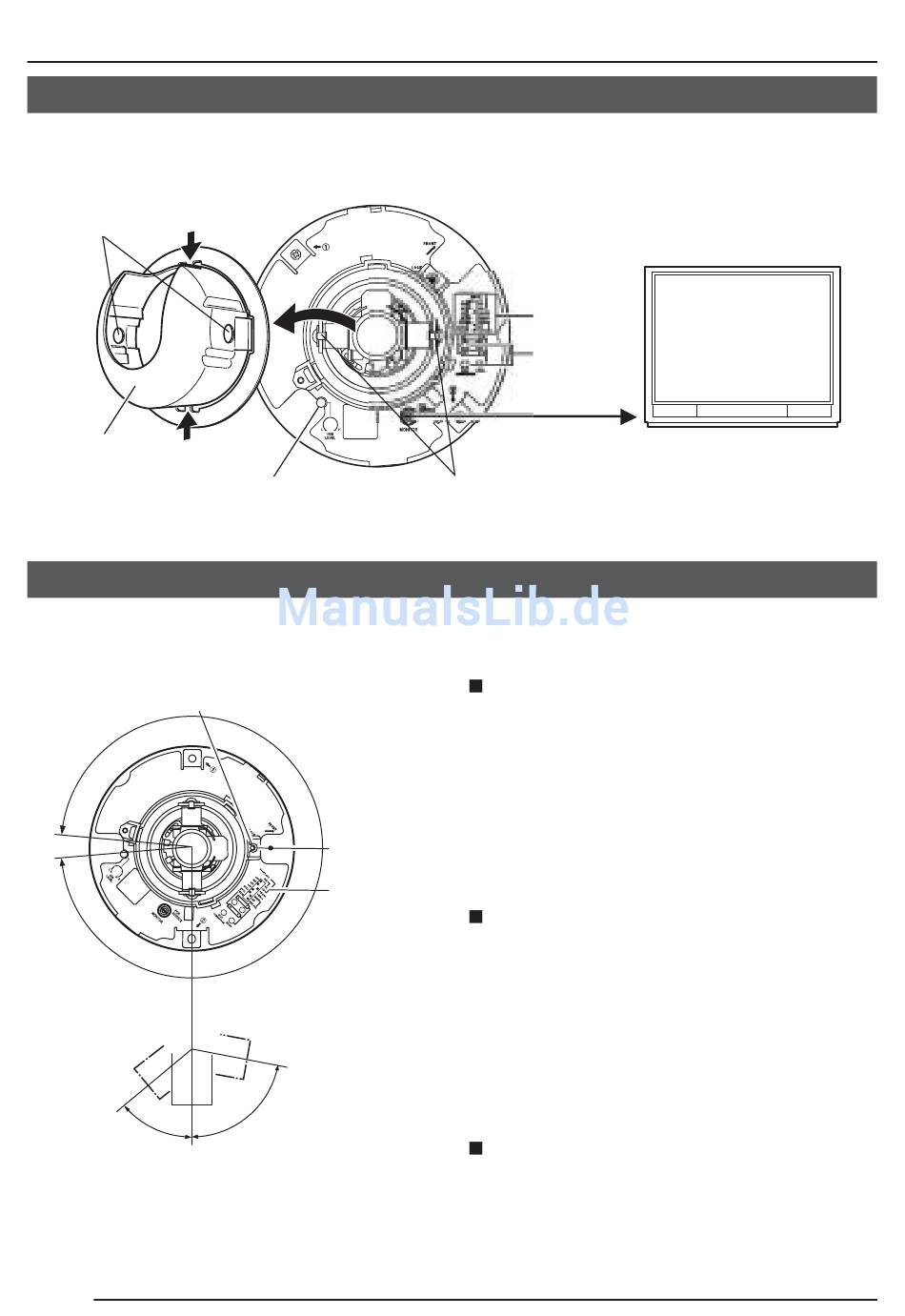

调整摄像机之前
轻按 A 和 B，并取下内罩。
在摄像机的安装位置进行各种调节时，暂时使用 MONITOR 端子。
C A
B
内罩
进行摄像机调整后，安装内罩以确保倾斜锁定螺丝旋进孔 (C) 中。
调整镜头和摄像机的角度
取下内罩，调整摄像机的变焦角度和焦点位置。安装内罩。
水平锁定螺丝
50˚
垂直旋转
C-14
IRIS LEVEL 值
可变范围
350 度
镜头中心
FOCUS
ADJ. 开关
80˚
设定开关
调整钮
75Ω 终端断开
倾斜锁定螺丝
水平旋转
（调整范围：350 度）
1.
拧松水平锁定螺丝。
2.
抓住两个倾斜锁定螺丝平行旋转。
3.
拧紧水平锁定螺丝。
垂直旋转
（调整范围：+80 度， －50 度）
1.
拧松倾斜锁定螺丝。
2.
抓住旋转杆垂直旋转。
3.
拧紧倾斜锁定螺丝。
图像倾斜
（调整范围：±15 度）
用旋转杆调整图像的倾斜。
监视用电视机
