JVC TK-C205VP(A) Bedienungsanleitung Seite 11

8 mm
2 mm
3.
Rohr
Sicherheitskabel
5.
6.
ACHTUNG
• Da die Kameraeinheit und die Kuppel-
abdeckung mit dem Fallverhütungskabel
an der Basis aufgehängt werden, bewe-
gen sich die Kameraeinheit und die
Kuppelabdeckung, wenn die Basis am
Rohr angebracht wird. Wenn das
Kameraobjektiv zu dieser Zeit zur Seite
der Kuppelabdeckung weist, kann das
Objektiv verkratzt werden. Stellen Sie
sicher, dass die Kuppelabdeckung und
die Kameraeinheit in entgegengesetzte
Richtungen zeigen.
• Das Rohr nicht mehr als 12 mm in die
Kabelkanalöffnung schrauben, um Be-
schädigung des Inneren der Basis zu ver-
hüten.
4.
Dichtungsband
12 mm oder
weniger
3.

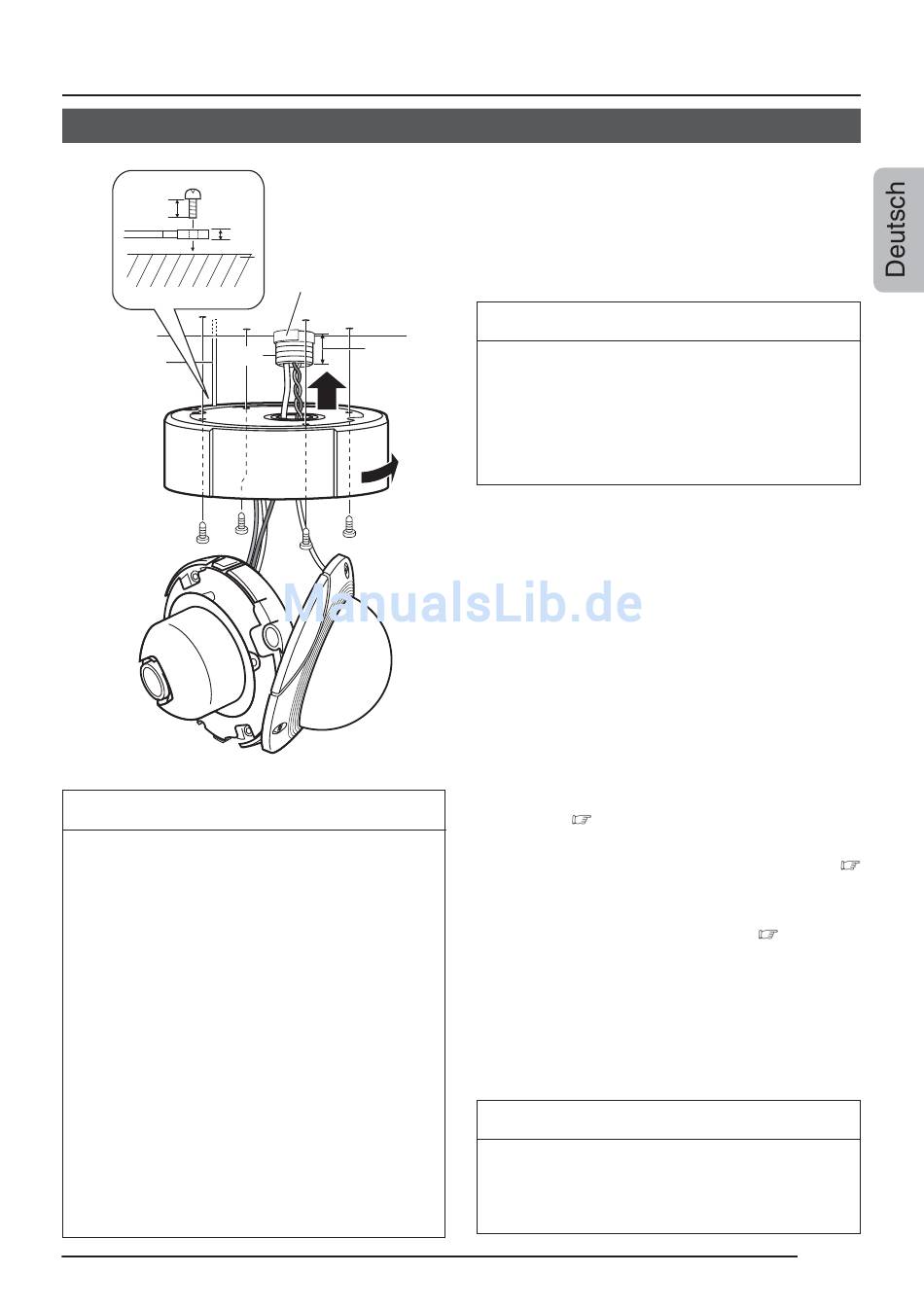

Anschluss des Sicherheitskabels
Verbinden Sie die Einheit zum Verhü-
ten von Herunterfallen mit einer kräfti-
gen Oberfläche (Deckenplatte oder U-
Eisen) und dem Sicherheitskabel.
ACHTUNG
• Achten Sie bei dem verwendeten
Sicherheitskabel besonders auf Länge,
Festigkeit, Material (Isolation) usw.
• Verwenden Sie immer die am Gerät an-
gebrachten M4-Schrauben.
4.
Umwickeln mit Dichtungsband
Umwickeln Sie den Gewindeabschnitt
des Rohrs mit mindestens zwei Windun-
gen Dichtungsband.
Wickeln Sie das Dichtungsband um die
Verbindungsstelle von Rohrlochgewinde
und Rohrgewinde.
5.
Bringen Sie die Basis am Rohr an
Schrauben Sie die Basis durch Drehen
im Uhrzeigersinn auf das Rohr.
(Kabelkanalöffnung: 3/4-10 UNC)
Wenn die Kamera unter Verwendung der
Kabelkanalöffnung (Seite) angebracht
wird ( Seite 16)
Wenn die Kamera unter Verwendung
des Elektrokastens installiert wird (
Seite 17)
Wenn die Kamera an einer Decke ohne
Rohrleitung installiert wird (
6.
Befestigen Sie die Basis an der
Decke
Verwenden Sie für die Anbringungs-
löcher (ø5 mm) angemessene Schrau-
ben und ziehen Sie diese fest an.
(Schrauben nicht mitgeliefert.)
ACHTUNG
Überprüfen Sie, um sicherzustellen, dass
kein Zwischenraum zwischen Decke und
Basis vorhanden ist.
Seite 18)
G-11
