Installation und Anschluss

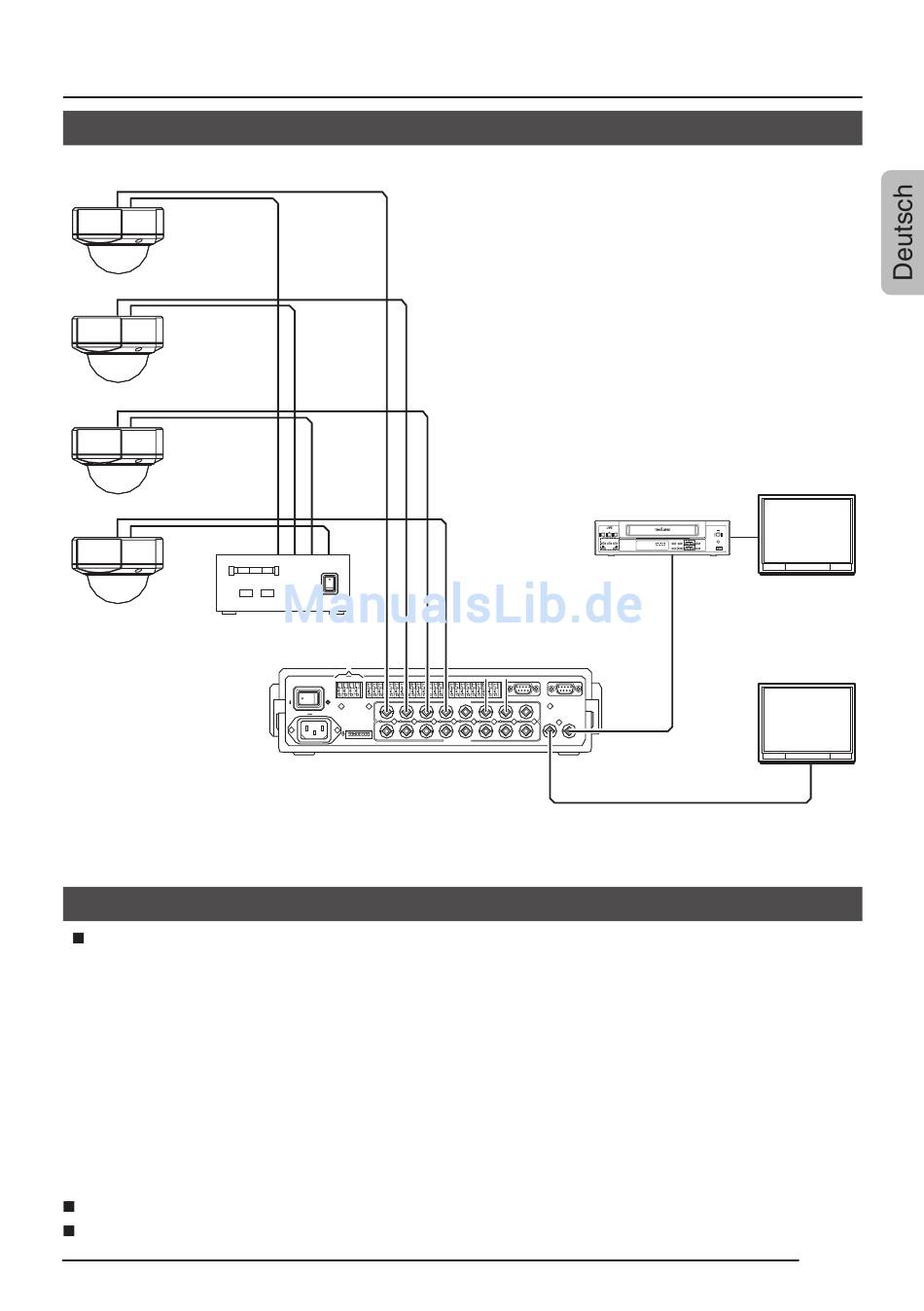

Systemdiagramm

Kamera 1 Videosignal
Stromversorgung
Videosignal
Kamera 2
Stromversorgung
Videosignal
Kamera 3
Stromversorgung
Videosignal
Kamera 4
Stromversorgung
Stromversorgungseinheit
12 V Gleichstrom oder
24 V Wechselstrom
• Schalten Sie die Stromversorgung für alle zu verwendenden Geräte aus, bevor Sie
Anschlüsse herstellen.
• Lesen Sie vor dem Herstellen von Anschlüssen die Bedienungsanleitungen für alle Geräte.

Anbringen der Kuppelkamera

Installieren Sie die Kuppelkamera entsprechend dem folgenden Verfahren an der Decke.
• Anbringen der Basis an der Decke ....................................................................... 10-11
=
• Schließen Sie die Kabel an der Basis an .................................................................. 12
=
• Bringen Sie die Kameraeinheit an der Basis an ........................................................ 13
=
• Anschluss für Einstellung der Kamera ....................................................................... 13
=
• Einstellen des Kamerawinkels ................................................................................... 14
=
• Bringen Sie die Kuppelabdeckung an. ...................................................................... 15
Wenn die Kuppelabdeckung nicht an der Decke installiert werden kann .................. 16
Wenn die Kuppelkamera am Elektroarbeitskasten installiert wird ............................. 17
