Wenn die Kuppelkamera nicht an der Decke installiert werden kann

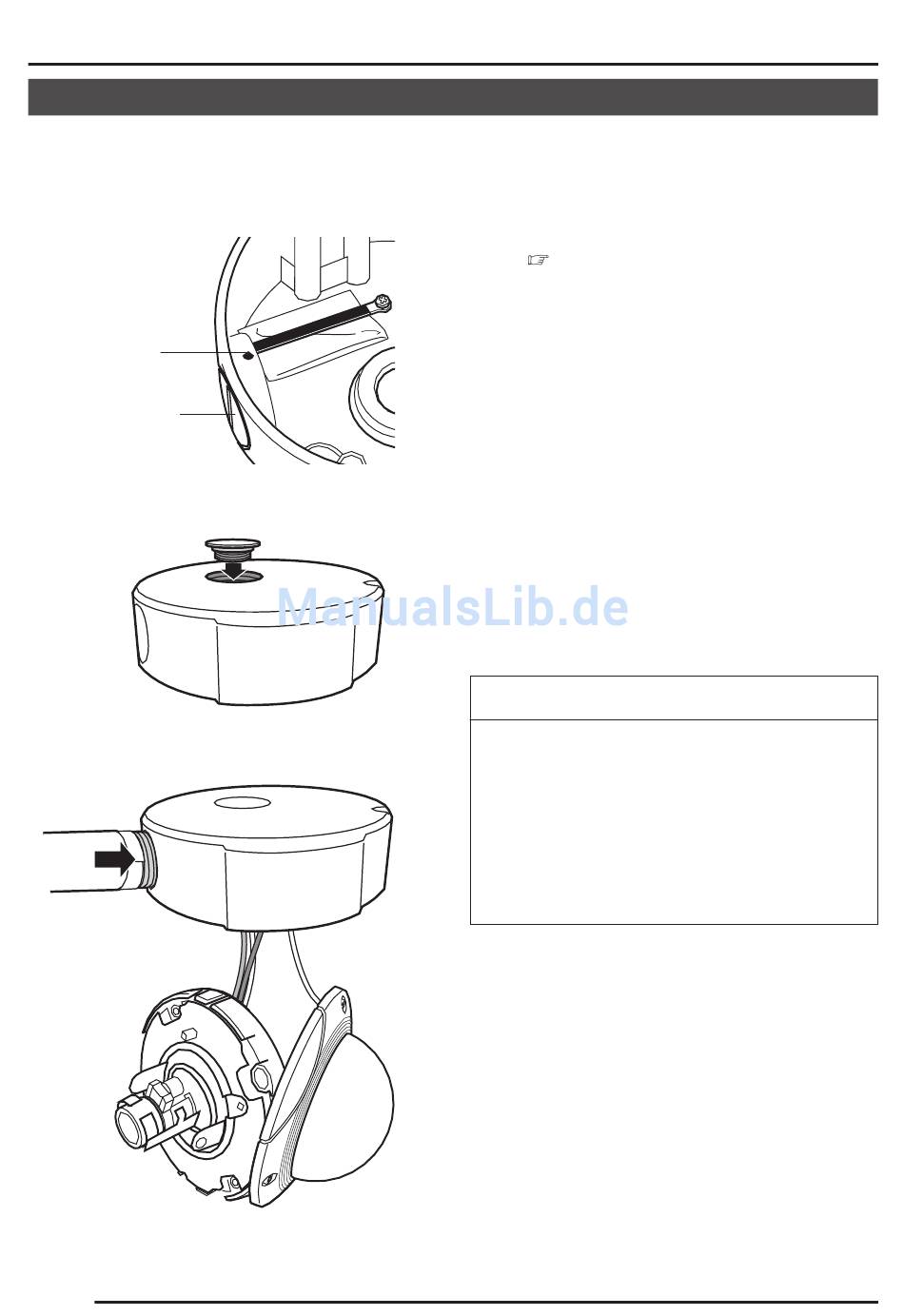

Wenn Installation nicht an der Decke erfolgen kann, so verwenden Sie die Kabelkanalöffnung
an der Seite der Haupteinheit, um auf dem Rohr zu installieren.
2.
Stellschraube
Verschlussstopfen
3.
4.
G-16
1.
Befolgen Sie die Schritte 1 bis 5 von
Anbringen der Basis an der Decke.
( Seiten 10 und 11)
2.
Lösen Sie die Stellschrauben (M3 x 6
mm) mit einem Flachkopfschraubenzie-
her und entfernen Sie den Ver-
schlussstopfen an der Seite der Haupt-
einheit.
3.
Schieben Sie den entfernten Ver-
schlussstopfen in die Kabelkanalöffnung
an der Unterseite der Kamera.
4.
Schrauben Sie das Rohr in die Kabel-
kanalöffnung auf der Seite der Haupt-
einheit.
ACHTUNG
Schrauben Sie beim Anbringen des Rohrs
in der Kabelkanalöffnung (Seite) den Ge-
windeabschnitt des Rohrs nicht mehr als
12 mm ein. Wenn das Rohr weiter als er-
forderlich in die Basis eingeschraubt wird,
kann das Innere der Basis beschädigt
werden.
5.
Die anschließenden Schritte sind die
gleichen wie für Installation der Kuppel-
kamera an der Decke. Siehe Seiten 12
bis 15.
