Installazione e collegamento

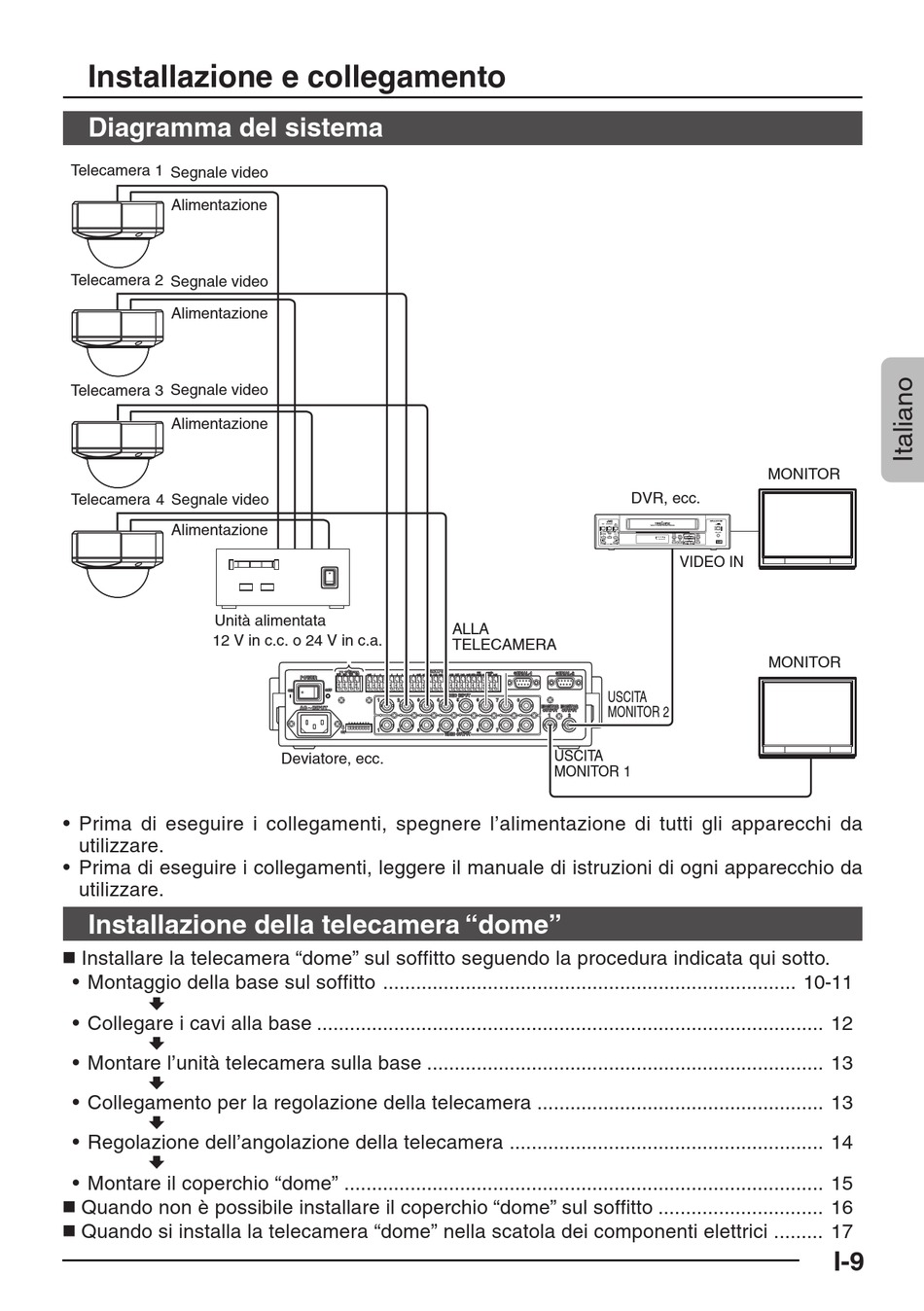

Diagramma del sistema

Telecamera 1 Segnale video
Alimentazione
Telecamera 2 Segnale video
Alimentazione
Telecamera 3 Segnale video
Alimentazione
Telecamera 4 Segnale video
Alimentazione
Unità alimentata
12 V in c.c. o 24 V in c.a.
• Prima di eseguire i collegamenti, spegnere l'alimentazione di tutti gli apparecchi da
utilizzare.
• Prima di eseguire i collegamenti, leggere il manuale di istruzioni di ogni apparecchio da
utilizzare.

Installazione della telecamera "dome"

Installare la telecamera "dome" sul soffitto seguendo la procedura indicata qui sotto.
• Montaggio della base sul soffitto ........................................................................... 10-11
=
• Collegare i cavi alla base ............................................................................................ 12
=
• Montare l'unità telecamera sulla base ........................................................................ 13
=
• Collegamento per la regolazione della telecamera .................................................... 13
=
• Regolazione dell'angolazione della telecamera ......................................................... 14
=
• Montare il coperchio "dome" ....................................................................................... 15
Quando non è possibile installare il coperchio "dome" sul soffitto .............................. 16
Quando si installa la telecamera "dome" nella scatola dei componenti elettrici ......... 17
ALLA
TELECAMERA
TO CAMERA TO CAMERA DATA I / O DATA I / O
RX+ RX RX RX- TX TX+ TX TX- COM COM 1 2 3 4 5 6 7 8 COM COM 9/1 9/1 10/2 10/2 11/3 11/3 12/4 12/4 13/5 13/5 14/6 14/6 15/7 15/7 16/8
POWER
ON OFF
VIDEO INPUT VIDEO INPUT
1 2 3 4
AC INPUT
1 2 3 4 5 6 7 8
1 2 3 4
ON ON
VIDEO OUTPUT VIDEO OUTPUT
Deviatore, ecc.
DVR, ecc.
REC STOP/EJECT REC
CHECK
PAUSE/
REVERSE STILL PLAY
REW FF
UNIT UNIT CAMERA CAMERA SERIAL-1 SERIAL-1 SERIAL-2 SERIAL-2
16/8 COM COM AUTO AUTO ALARM ALARM COM COM SW SW COM COM
USCITA
5 6 7 8
MONITOR MONITOR MONITOR MONITOR
MONITOR 2
OUTPUT OUTPUT OUTPUT OUTPUT
1 2
5 6 7 8
USCITA
MONITOR 1
MONITOR
SR-L910E
OPERATE
VIDEO CASSETTE RECORDER
OPE. LOCK
COUNT/ SHIFT/TRACKING RESET
CLOCK MENU /CANCEL
TIME TIMER SET/V.LOCK AL/PL
MODE REC RESET
VIDEO IN
MONITOR
I-9
