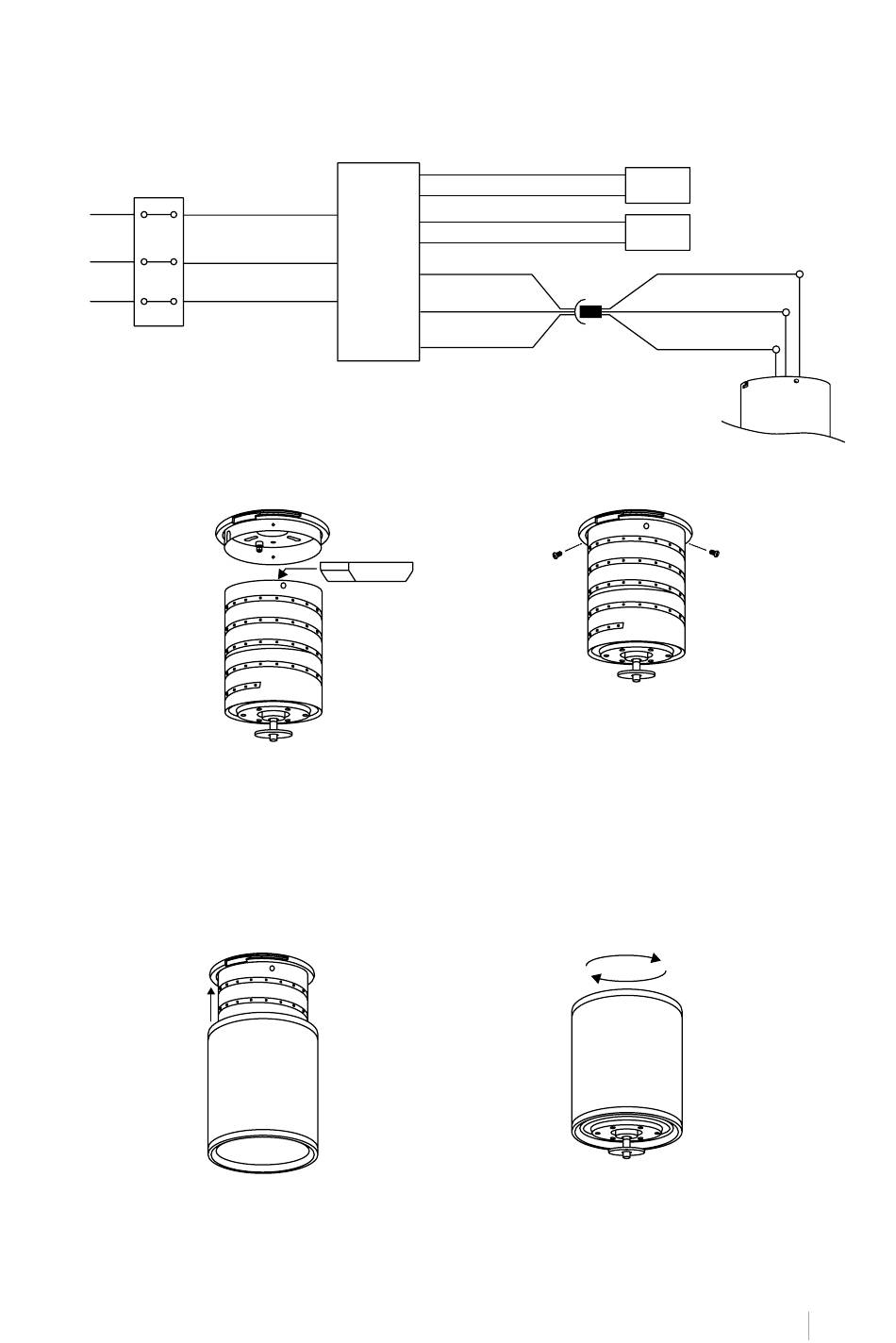

C O L LEG AME N TO E LE T T RI CO
Effettuare il collegamento tra i fili del ricevitore e i fili del motore della ventola seguendo le
indicazioni dei colori. Assicurarsi che la connessione sia sicura.
Messa a terra
(verde / giallo)
Messa a
tierra
Ingresso L (nero)
L
Ingresso N (bianco)
N
P OSIZI ON AME NTO DE L RI CE VI TO RE DE L T E L EC OM A NDO
1. Inserire il driver nel corpo del motore e instradare il cablaggio in modo che non venga
schiacciato quando si fissa il corpo alla staffa di montaggio a soffitto.
2. Posizionare il corpo del motore in modo che i fori siano allineati, quindi avvitare le 4 viti
della staffa di montaggio al corpo del motore.
Nota: Assicurarsi che il corpo del motore sia fissato saldamente al tetto.
P OSIZI ON AME NTO DE L COP E RCHI O SUP E R IO RE
1. Inserire con cautela il coperchio superiore sul motore del prodotto.
2. Allineare la fessura sul coperchio superiore con l'apertura della fessura sulla staffa di mon-
taggio e inserirla, quindi ruotarla e installarla saldamente.
Prima di procedere con il montaggio, verificare che il coperchio sia posizionato perfettamente.
Luce L2 (marrone)
Luce N2 (grigio)
Luce L1 (bianco)
Luce N1 (blu)
Recevitore
del teleco-
Motore U (marrone)
mando
V (rosso)
W (grigio)
Luce 2
Luce 1
Motore DC L (marrone)
Motore DC L (rosso)
Motore DC L (grigio)
