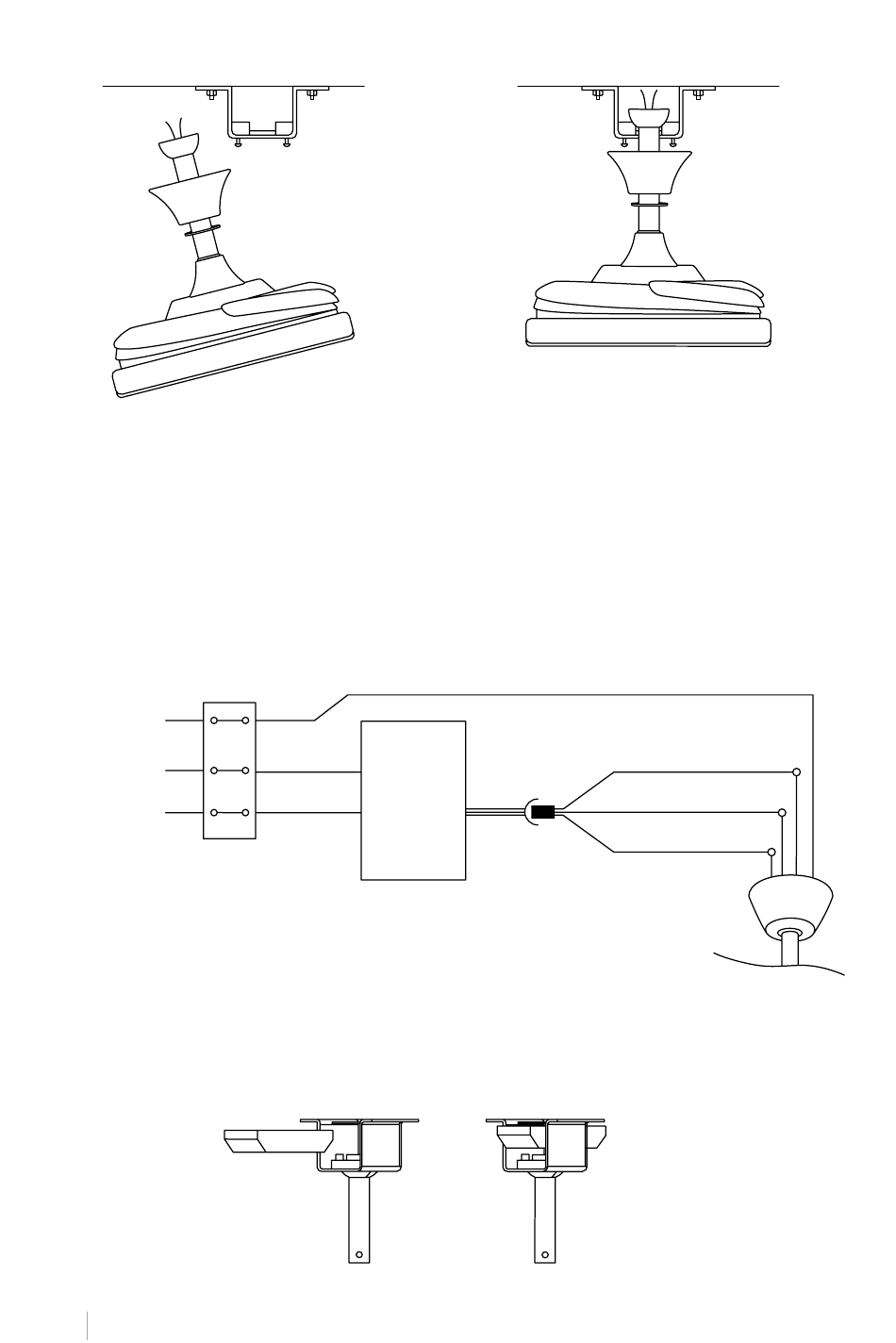

A PPE N D E R E I L V E NT IL ATO RE
Posizionare il tubo obliquo con la sfera di sospensione sulla staffa di montaggio, ruotare il
gruppo motore finché la linguetta di controllo sulla staffa di montaggio non è caduta nella
scanalatura di registrazione della sfera di sospensione ed è saldamente inserita.
C O L LEG AME N TO E LE T T RI CO
Effettuare il collegamento tra i cavi del ricevitore ed i cavi del motore del ventilatore
seguendo le indicazioni dei colori. Assicurati che la connessione sia salda.
Messa a terra (verde / giallo)
Messa a
terra
Ingresso L
(nero)
Motore DC L (grigio)
L
Ricevitore
del
Motore DC L (rosa)
N
telecomando
Ingresso N
ricevitore
Motore DC L (rosso)
(bianco)
COL L EG A M E N TO A L CO N T RO LLO RE MO TO
Inserire il telecomando nella staffa di montaggio come mostrato nella figura.
