4. Inserire il perno di bloccaggio nell'estremità dell'asta di sospensione e sollevare la sfera.
Assicurarsi che il perno di bloccaggio sia allineato con le scanalature all'interno della
sfera e serrare la vite di fissaggio.
Consiglio: Per facilitare l'inserimento dei cavi nella barra, avvolgere i cavi con del nastro
isolante. Questo ti aiuterà a tenerli insieme mentre li inserisci nella barra.
5. Allentare le viti di fissaggio e la rondella sulla parte superiore dell'alloggiamento del
motore. Rimuovere i perni dalla barra (se non l'hai già fatto). Inserire la rosetta attraverso
la barra.
6. Far passare i cavi attraverso la barra e tirare il cavo in eccesso dalla parte superiore della
barra per tenderli.
7. Posizionare la barra all'interno dell'alloggiamento del motore e inserire i perni rimossi in
precedenza. Serrare le viti di fissaggio e le rondelle.
8. Abbassare la rosetta verso l'alloggiamento del motore.

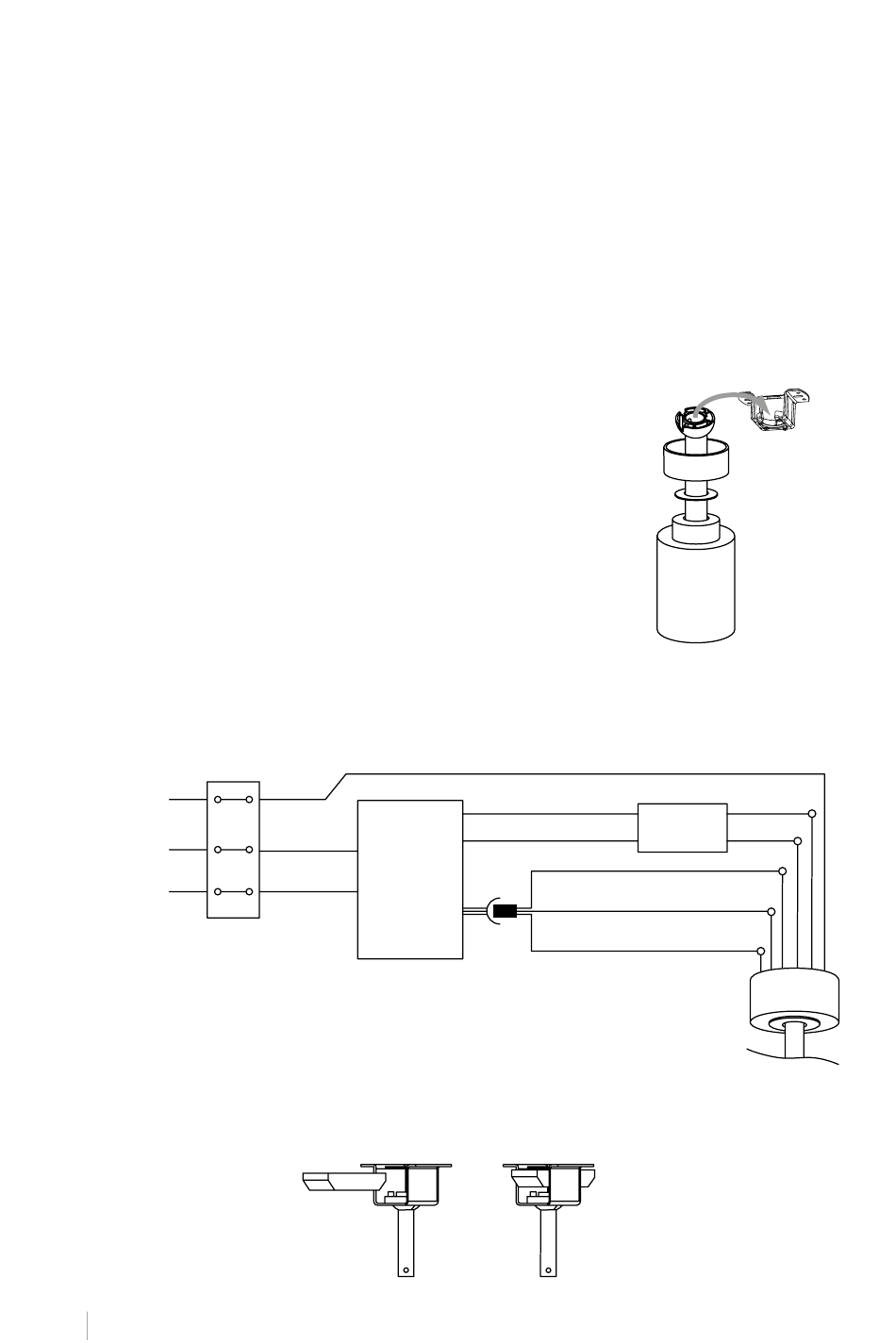

A PPE ND I IL VE NTI L ATO RE
• Una volta fissata l'asta al motore del ventilatore, inserire il
giunto sferico nella staffa di montaggio installata sul soffitto.
C O L LEG AME N TO E LE T T RI CO
Effettuare il collegamento tra i fili del ricevitore e i fili del motore della ventola seguendo le
indicazioni dei colori. Assicurarsi che la connessione sia sicura.
Messa a terra
L
N
* Solo sui modelli CON LUCE.
Inserire il telecomando nella staffa di montaggio come mostrato nell'immagine.
I TALI AN O
48
Ingresso L
(nero)
Ricevitore
Io mando a
distanza
Voce N
(bianca)
Messa a terra (verde/giallo)
Neutro N (blu)*
Controllore
L chiaro (marrone)*
della luce*
Motore CC L (grigio)
Motore CC L (rosa)
Motore CC L (rosso)
