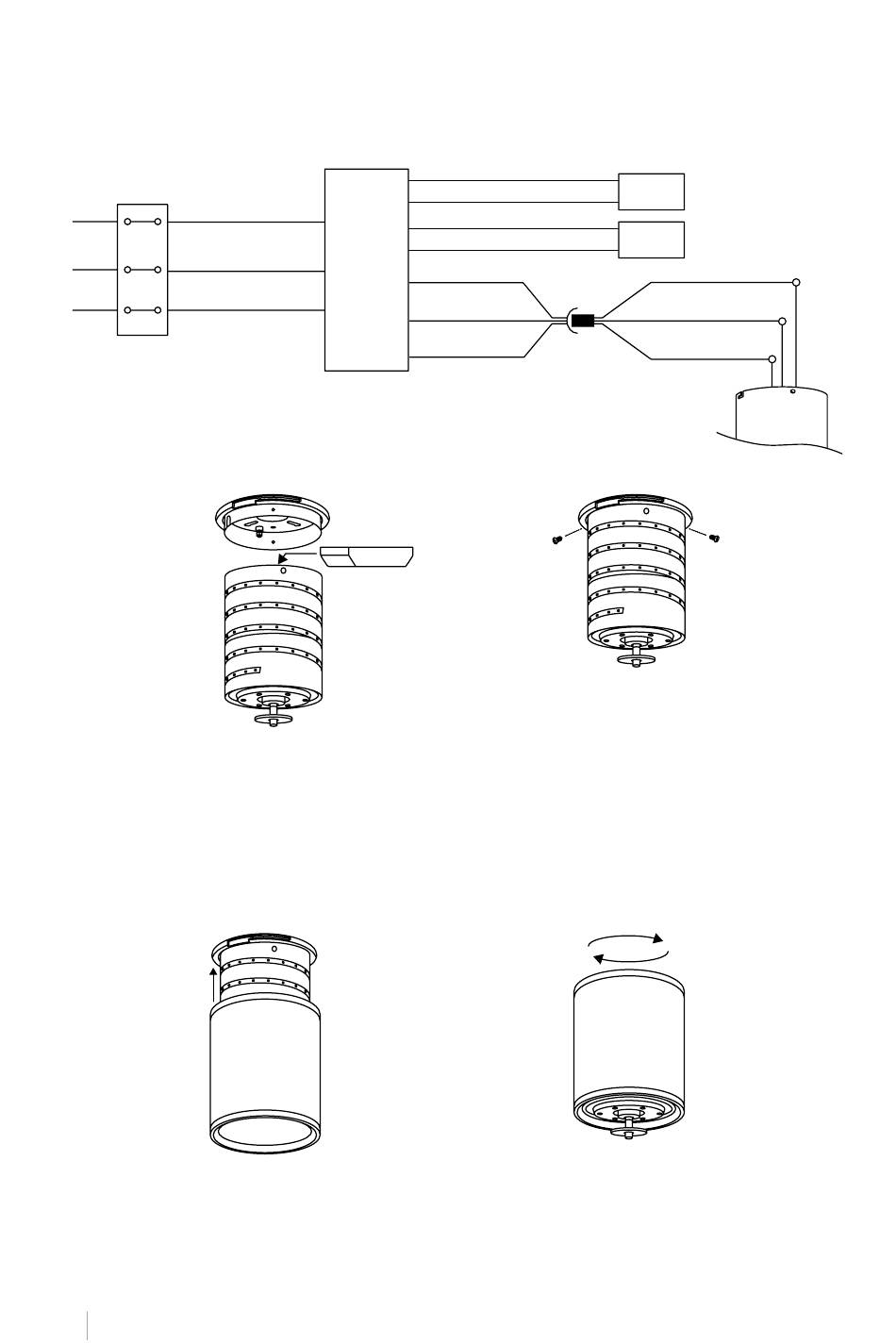

V E RD R AH TU N GSANSCHLU S S
Stellen Sie die Verbindung zwischen den Empfängerdrähten und den Lüftermotordrähten
gemäß den Farbkennzeichnungen her. Stellen Sie sicher, dass die Verbindung sicher ist.
Erdung ( grün/gelb)
Erdung
L
Eingang L (schwarz)
Eingang N (weiß)
N
PL AT Z I E RU N G DE S FE RNB E DI E NUNGSE M P FÄ NG E RS
1. Setzen Sie den Treiber in das Motorgehäuse ein und verlegen Sie die Verkabelung so, dass
sie beim Anbringen des Gehäuses an der Deckenhalterung nicht eingeklemmt wird.
2. Positionieren Sie das Motorgehäuse so, dass die Löcher übereinstimmen, und schrauben
Sie dann die 4 Befestigungsschrauben der Halterung an das Motorgehäuse.
Notiz: Stellen Sie sicher, dass das Motorgehäuse fest auf dem Dach montiert ist.
PL AT Z I E RU N G DE R O B E RE N AB D ECKUN G
1. Setzen Sie die obere Abdeckung vorsichtig auf den Motor des Produkts.
2. Richten Sie den Schlitz an der oberen Abdeckung mit der Schlitzöffnung an der Montage-
halterung aus, setzen Sie diese ein, drehen Sie sie anschließend und befestigen Sie sie
fest.
Prüfen Sie vor dem Fortfahren mit der Montage, ob die Abdeckung perfekt positioniert ist.
D EUT SCH
56
Leuchte L2 (braun)
Leuchte N2 (grau)
Leuchte L1 (weiß)
Leuchte N1 (blau)
Empfänger
für die Fern-
Motor U (braun)
bedienung
V (rot)
W (grau)
Leuchte 2
Leuchte 1
Motor DC L (braun)
Motor DC L (rot)
Motor DC L (grau)
