PR 4501 DISPLAY- / PROGRAMMERINGSFRONT

Funktionalitet:
Den enkle PReasy menustruktur og de forklarende hjælpe-
tekster leder dig automatisk gennem opsætningen, og
gør produktet meget enkelt at anvende. Se beskrivelse
af funktioner og opsætningsmuligheder under afsnittet
"Progammering / betjening af trykknapper".
Anvendelse:
• Kommunikationsinterface til ændring af driftsparametre i 4114.
• Kan flyttes fra en 4114 til en anden 4114 og downloade den første transmit-
ters opsætning til efterfølgende transmittere.
• Som fastmonteret display til visualisering af procesdata og status.
Teknisk karakteristik:
• Fire liniers LCD-display; linie 1 (5,57 mm høj) viser indgangssignal, linie 2 (3,33
mm høj) viser enheder - UNIT, linie 3 (3,33 mm høj) viser analog udgang eller
TAG-nr. og linie 4 viser status for kommunikation.
• Programmeringsadgang kan forhindres ved indkodning af et password.
Passwordet gemmes i transmitteren, så sikkerheden mod uønskede ændrin-
ger er så høj som muligt.
Montage / installation:
• Klikkes på fronten af 4114.
8

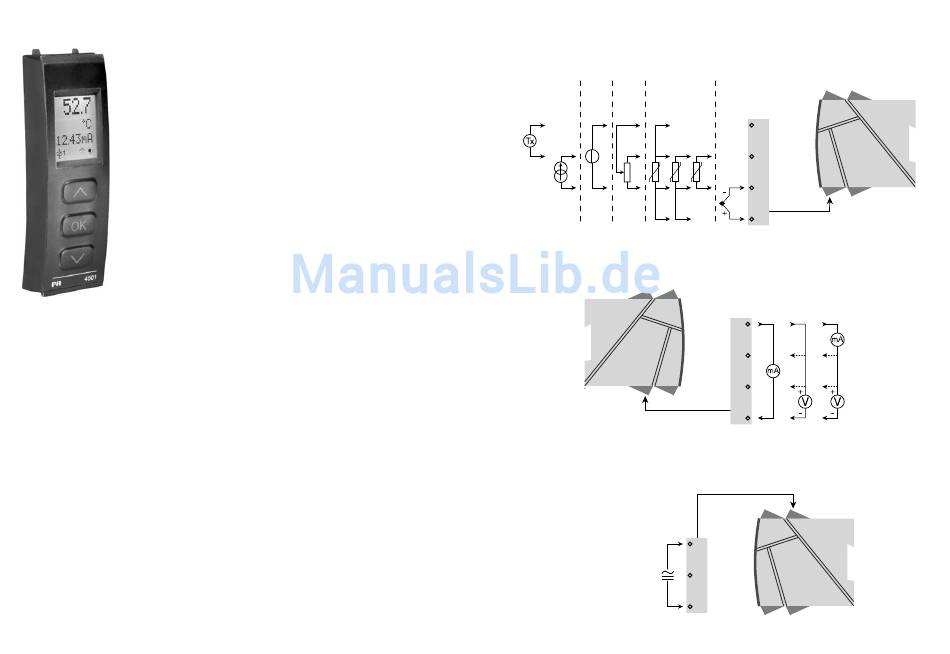

Applikationer

Indgangssignaler:
Spæn-
Potenti-
Strøm ding RTD og lin.R
ometer
Forbindelse, ledere
+
+
-
-
Udgangssignaler:
Forsyning:
33
21,6...253 VAC
32
eller
19,2...300 VDC
31
TC
44
43
42
41
Analog, 0/4...20 mA og spænding
12
+
-
14
+
10 V 10 V
-
1 V 1 V
13
11
9
