Funktionallität
Die einfache Menüstruktur leitet automatisch durch die relevanten Einstellungen. Der scrollende
Hilfetext macht es sehr einfach diese Geräte einzusetzen. Sie finden weitere Beschreibungen der
Funktionen und Programmierungsmöglichkeiten im Abschnitt "Konfiguration / Bedienung der
Funktionstasten".
Anwendungen
• Kommunikationsschnittstelle zur Änderung der operativen Parameter im 4114.
• Kann von einem 4114 auf das nächste gesteckt werden um die Daten des ersten Messumformers
• Wenn das Gerät im Prozess integriert ist, zeigt das Display die entsprechenden Prozesswerte und
Technische Merkmale
• LCD Display mit 4 Zeilen:
• Der Zugriff auf die Programmierung kann mit der Eingabe eines Passwortes blockiert werden. Das

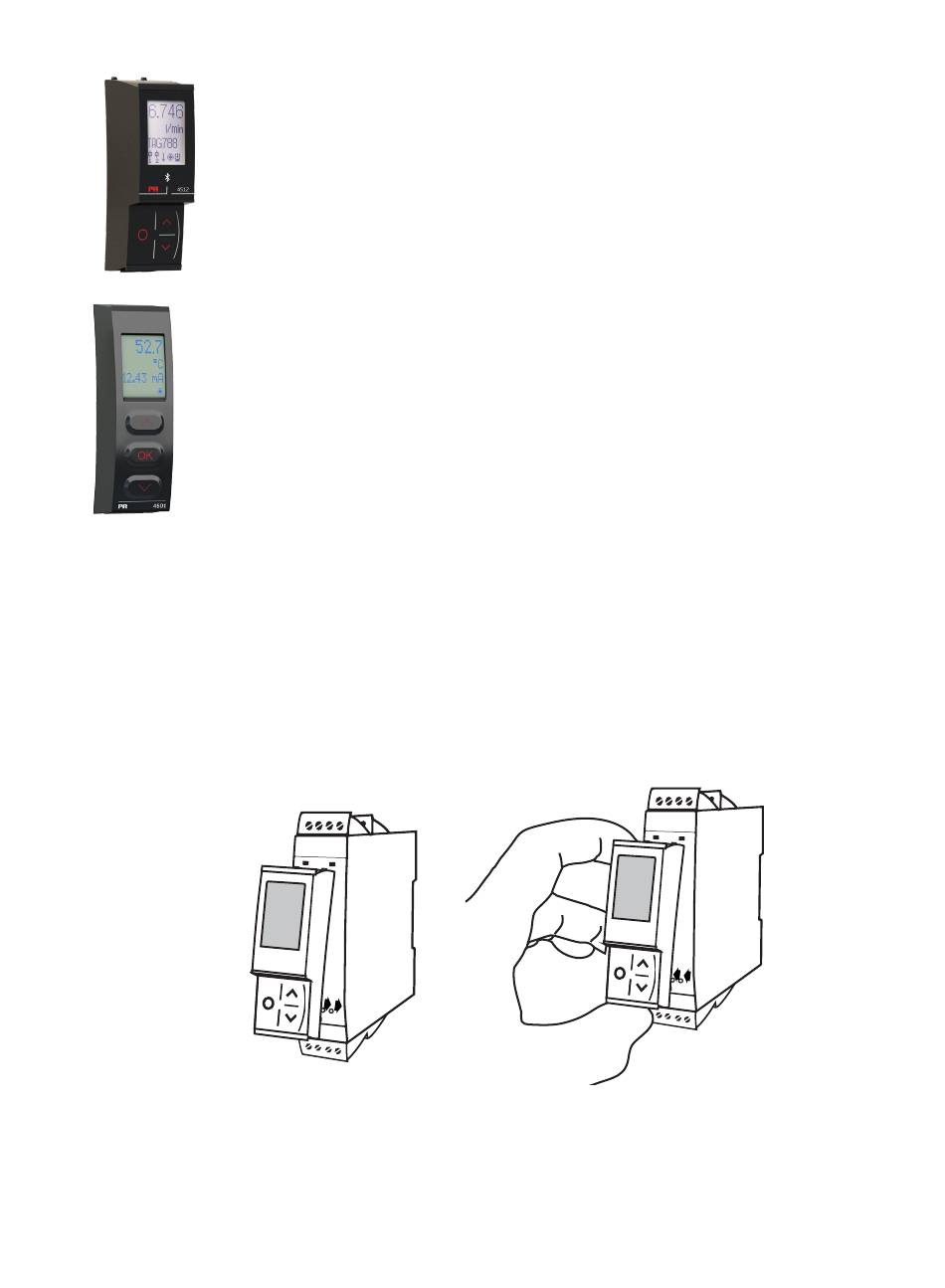

1: Einbringen der beiden Fixierstifte des PR 4500 in die Öffnungen an der oberen Frontplatte des Gerätes.
2: Das Display PR 4500 an der Unterkante einrasten lassen.
Entfernen des PR 4500
3/4: Die Entriegelung des PR 4500 an der Unterseite betätigen und das PR 4500 vorsichtig abnehmen.

PR 4500 Display / Programmierfront

auf den nächsten zu übertragen.
den jeweiligen Prozessstatus an.
Zeile 1 (H = 5,57 mm) zeigt das Eingangssignal an.
Zeile 2 (H = 3,33 mm) zeigt die Einheiten an.
Zeile 3 (H = 3,33 mm) zeigt den analogen Ausgang oder die TAG-Nr. an.
Zeile 4 zeigt den Kommunikationsstatus an.
Passwort wird im Messumformer gespeichert, um den höchsten Grad an Schutz gegen nicht
autorisierte Änderungen der Konfiguration sicherzustellen.
