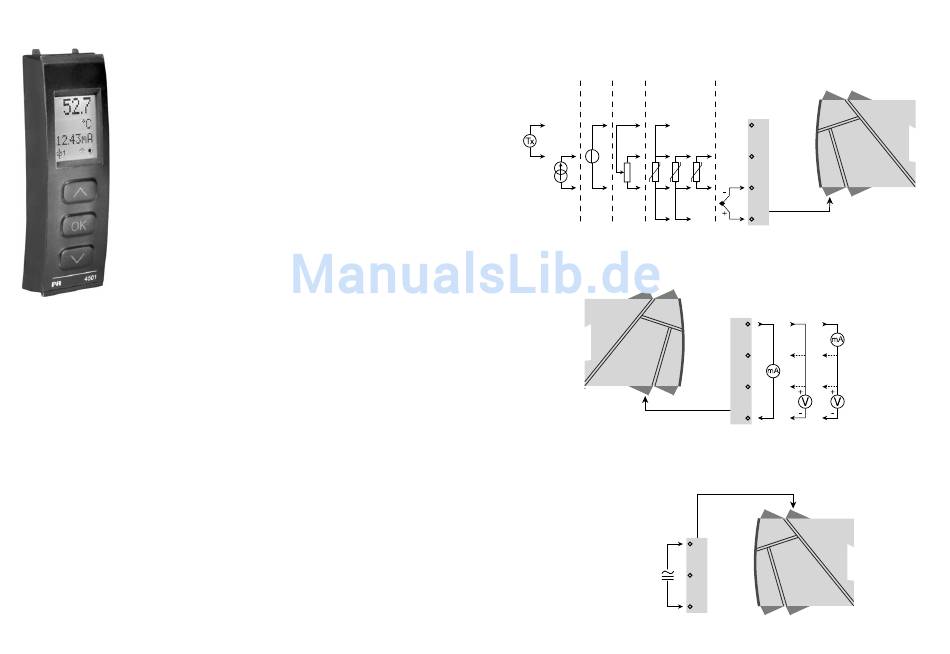

PR 4501 DISPLAY / PROGRAMMIERFRONT

Funktionallität:
Die einfache PReasy Menüstruktur leitet automatisch durch
die relevanten Einstellungen. Der scrollende Hilfetext macht
es sehr einfach diese Geräte einzusetzen. Sie finden weitere
Beschreibungen der Funktionen und Programmierungsmög-
lichkeiten im Abschnitt "Konfiguration / Bedienung der
Funktionstasten".

Anwendungen:

• Kommunikationsschnittstelle zur Änderung der operativen Parameter im 4114.
• Kann von einem 4114 auf das nächste gesteckt werden um die Daten des
ersten Messumformers auf den nächsten zu übertragen.
• Stationäres Display zur Visualisierung der Prozessdaten und des Status.
Technische Merkmale:
• LCD Display mit 4 Zeilen; Zeile 1 (5,57 mm hoch) zeigt das Eingangssignal,
Zeile 2 (3,33 mm hoch) die Einheiten, Zeile 3 (3,33 mm hoch) den Analog-
ausgang oder den Geräte-TAG und Zeile 4 den Kommunikationsstatus an.
• Der Zugriff auf die Programmierung kann mit der Eingabe eines Passwortes
blockiert werden. Das Passwort wird im Messumformer gespeichert, um
den höchsten Grad an Schutz gegen nicht autorisierte Änderungen der
Konfiguration sicherzustellen.
Montage / Installation:
• Stecke das 4501 auf die Front des 4114.
80 80
Anwendungen
Eingangssignale:
Span-
Potenti-
Strom nung ometer WTH und lin. R
Verbindung, Leiter
+
+
-
-
Ausgangssignale:
Versorgung:
33
21,6...253 VAC
32
oder
19,2...300 VDC
31
TE
44
43
42
41
Analog, 0/4...20 mA und Spannung
12
+
-
14
+
10 V 10 V
-
1 V 1 V
13
11
81 81
