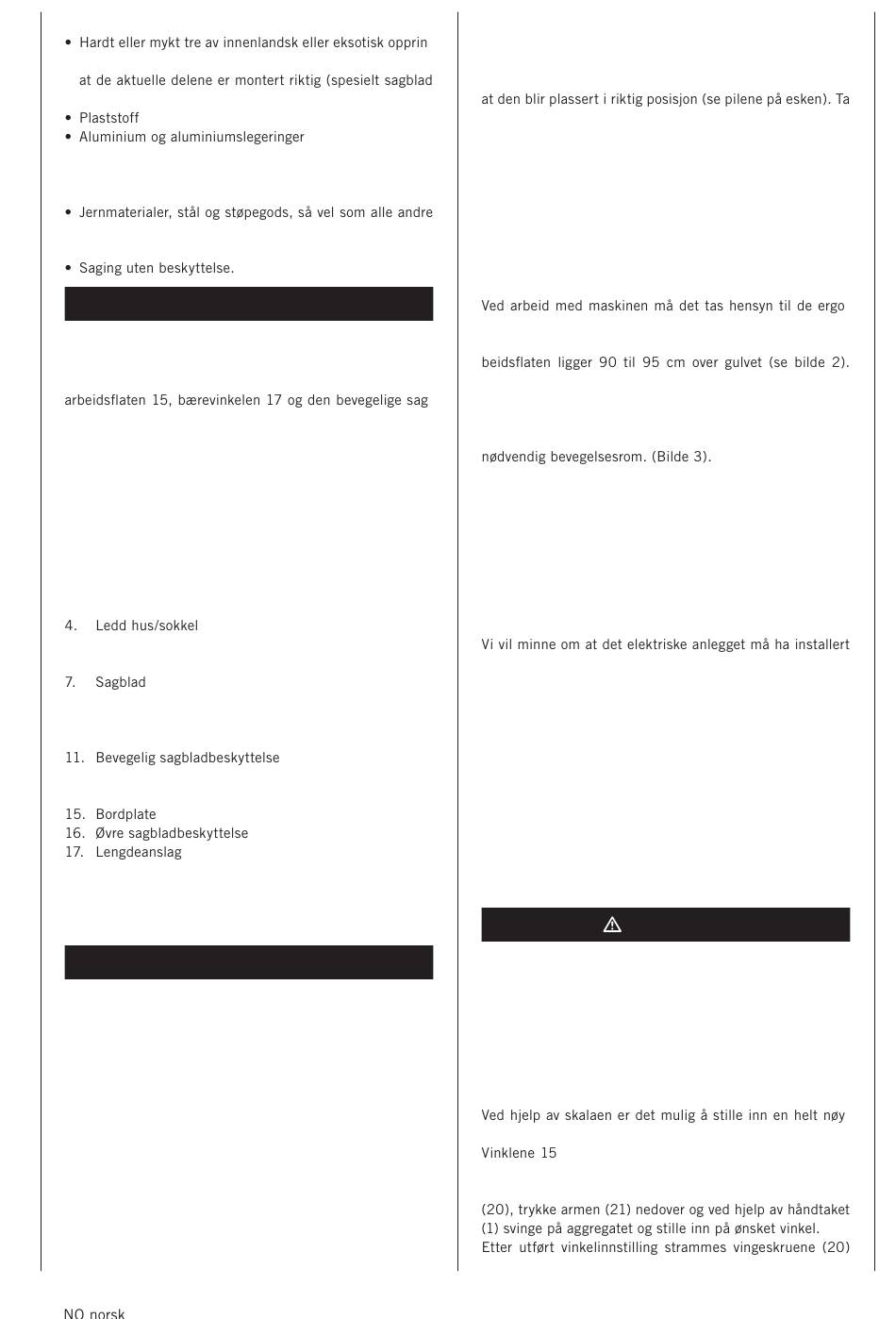

Scheppach Mitas 5 Original Anleitungen Seite 64

Maskinen kan sage:
nelse, på langs og tvers av årene under forutsetning av
og tvinger:
Ikke tiltenkte bruksområder
Maskinen er ikke egnet til:
materialsorter som ikke er nevnt her, særlig næringsmid-
ler.
Beskrivelse av maskinen (Fig. 01)
De tre viktigste delene av sirkelsagen er: sentralhuset med
motoren 6, som er tilsluttet sokkelen 3 gjennom leddet 4
og den dreibare holderen 5, den øvre arbeidsgruppen med
bladbeskyttelsen 16.
Sokkelen 3 fungerer som støtte når det skal foretas kløv-
nings- og kappearbeider i de forskjellige forhåndsbestemte
vinkelinnstillingene: den øvre flaten blir brukt som støtte-
plate når store treplater skal sages eller deles, og særlig når
treverk skal sages i retning med årene.
Forklaring
1. Håndtak
2. Startknapp
3. Sokkel
5. Dreiebord
6. Motor
8. Håndtak for fastinnstilling
9. Sperrehåndtak
10. Fast sagbladbeskyttelse
12. Støtte for arbeidsstykke
13. Muffe for avsug
18. Fotplate i gummi
19. Klemmeskrue
51. Sperreknapp
52. Utløser for startknappen
Igangsetting
Før du setter maskinen igang må du nøye lese sikkerhets-
anvisningene som er spesifisert i denne bruksanvisningen.
UTPAKKING
Ta maskinen ut av esken som har beskyttet den under
transporten, uten å skade esken. Den kan komme til nytte
dersom du senere skal transportere sirkelsagen langt, eller
den skal lagres over lang tid.
FLYTTING
Ettersom sirkelsagen er relativt liten og lett, kan den flyttes
lett, også av bare en person. Det er nok å frigjøre transport-
sperren ved hjelp av bolt 19 og deretter løfte maskinen ved
hjelp av styrehåndtak 1.
TRANSPORT
Forsiktig: Under transport må øvre del av sagbladet alltid
være tildekket. Forsikre deg alltid om at sagbladet er sikret
- ved hjelp av den øvre sikkerhetsanordningen.
Dersom maskinen skal transporteres, må den plasseres i
originalemballasjen som den ble levert i. Pass i så fall på
nøye hensyn til symbolene på emballasjen, ettersom disse
viser hvor mange esker som kan plasseres på hver pall eller
stables oppå hverandre.
Dersom det er mulig, bør du feste lasten med tau eller sik-
kerhetsbånd for at den ikke skal forskyve seg under trans-
porten eller at deler av lasten ikke skal falle av.
PLASSERING/ARBEIDSPLASS (Bilde 2-3)
Plasser maskinen på en arbeidsbank eller en flat sokkel,
slik at sagen står så stabilt som mulig.
nomiske faktorene; den ideelle høyden for arbeidsbordet
eller sokkelen oppnås når bunnflaten eller den øvre ar-
Plasseringen av maskinen må være slik at det er minst 80
- cm fritt rom omkring den i alle retninger, slik at renhold og
vedlikeholdsarbeid så vel som de nødvendige innstillinger
kan foretas i henhold til sikkerhetsbestemmelsene og med
OBS: Plasser maskinen på et sted som er egnet ut fra mil-
jøforhold og belysning. Glem ikke at de alminnelige mil-
jøbetingelsene under arbeidet har stor betydning for å
forebygge ulykker.
TILKOBLING TIL STRØMNETTET
Kontroller at el-nettet som maskinen kobles til, er jordet i
henhold til gjeldende bestemmelser, og at stikkontakten er
i god stand.
en magnetotermisk motorbeskyttelse som beskytter alle
ledninger mot kortslutning og overbelastning.
Denne beskyttelsesanordningen kan på grunn av følgende
elektriske egenskaper ved maskinen også monteres på mo-
toren.
MERK: Det elektriske anlegget på sirkelsagen er utstyrt
med et spenningsrelé som slår av strømmen automatisk
når spenningen synker under den på forhånd bestemte mi-
nimumsverdi og hindrer at maskinen starter automatisk når
spenningen igjen når normalverdien.
Dette er ikke dumt dersom det blir maskinstopp. Kontroller
i så fall om det virkelig har vært et spenningsfall i strøm-
nettet.
NB! Før du foretar noen av de innstillingsarbeidene som er
beskrevet i de følgende avsnittene, må du kontrollere om
motoren på maskinen er slått av.
Kappedrift
Svinging av bordplaten (Fig 4)
Sagen kan dreies til venstre eller høyre ved hjelp av drei-
ebordet.
aktig vinkel.
o , 22 o 30', 30
nøyaktig ved hjelp av faste innstillinger.
For å dreie det dreibare bordet må man løsne vingeskruene
til igjen.
Innstillinger
o og 45 o kan stilles inn hurtig og
-
-
