introduisant la clé coudée à six pans de 8 mm dans la vis
et en introduisant la clé coudée à six pans de 6 mm dans
intérieure de la lame de scie, veillez alors au sens de la
rotation de la lame de scie.
et serrez bien la vis.
Réglage du départoir, Fig. 16
Le réglage du départoir est correct, quand il se trouve à
une distance de 3 à 8 mm de la couronne de la lame de
scie. Dans le cas contraire, desserrer la vis de fixation sur
le bras et régler sur la distance indiquée ci-dessus.

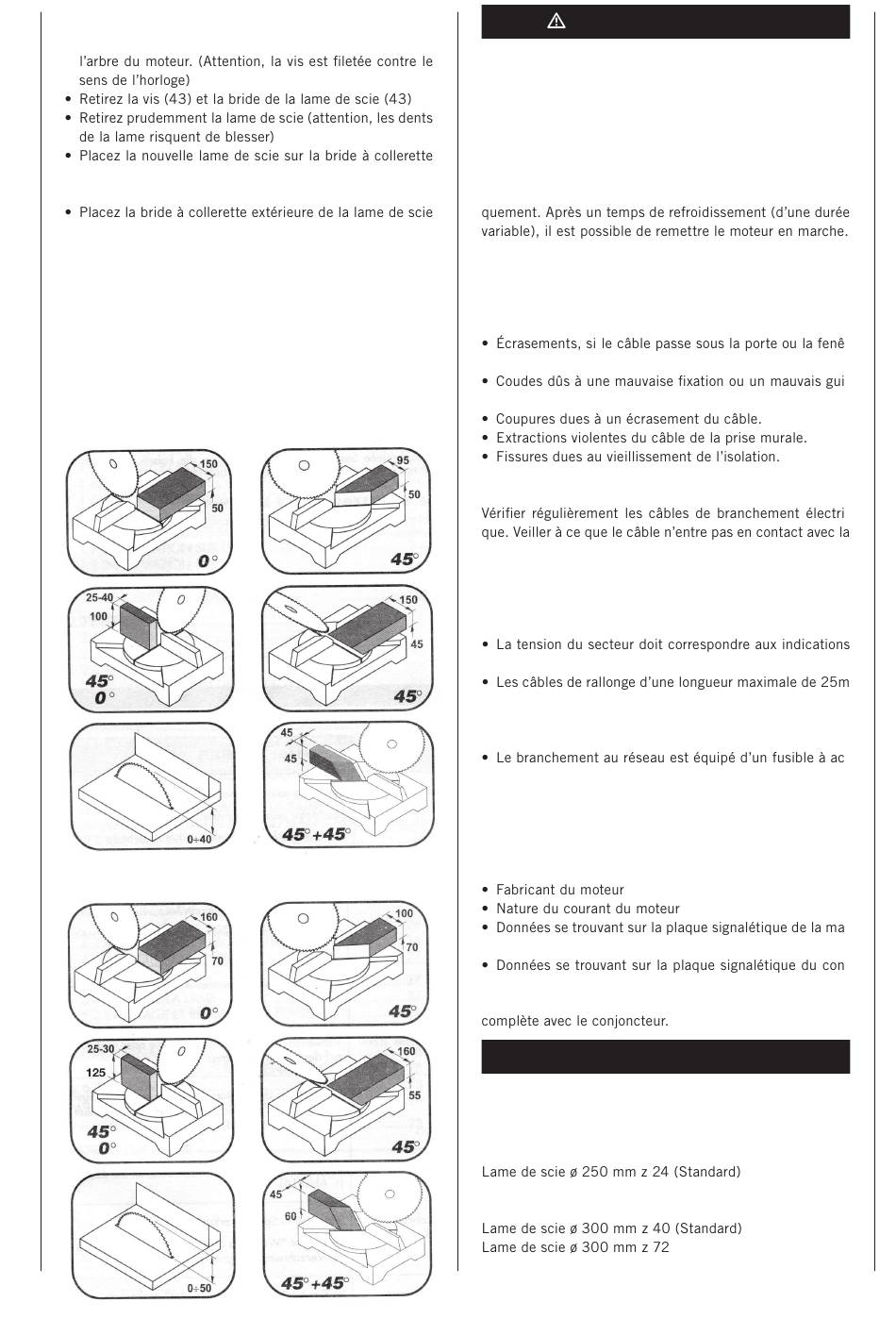

CAPACITES DE COUPE (Fig. 9)
Les illustrations suivantes spécifient les capacités de cou-
pe à 0° et 45°, réalisables dans les conditions normales
d'emploi, décrites dans ce Manuel.
VERSION Mitas 5
VERSION Mitas 7
20 français
Raccordement électrique
Le moteur électrique qui est installé est raccordé en ordre
de marche.
Le raccordement électrique que doit effectuer le client ain-
si que les cables de rallonge utilisés doivent correspondre
aux normes en vigueur.
Remarques importantes
En cas de surcharge du moteur, celui-ci s'arrête automati-
Câbles de branchement électrique défectueux
Il arrive fréquemment que l'isolation des câbles de bran-
chement électrique présente des avaries.
Les causes en sont:
tre.
dage du câble de branchement.
Il est déconseillé d'utiliser des câbles électriques qui pré-
sentent ces types d'avaries. Danger de mort.
tension de secteur pendant la vérification.
Les câbles de branchement électrique doivent correspon-
dre à la réglementation en vigueur dans votre pays.
Moteur monophasé
portées sur la plaque signalétique du moteur.
doivent présenter une section transversale de 1,5 mm
ceux d'une longueur supérieure à 25 m doivent présen-
ter une section transversale de 2,5 mm
tion retardée de 16 A.
Les raccordements et les réparations de l'installation élec-
trique ne doivent être effectuées que par un électricien.
En cas de questions supplémentaires, veuillez fournir les
indications suivantes:
chine
joncteur
En cas de renvoi du moteur, toujours envoyer l'unité moteur
ACCESSOIRES
CHOIX DE LA LAME DE SCIE
La scie circulaire est livrée en série avec une lame de scie
HW. Sur demande, les lames de sciage suivantes sont éga-
lement disponibles :
Lame de scie ø 250 mm z 60
Lame de scie ø 250 mm z 80 pour aluminium
Lame de scie ø 300 mm z 84 pour aluminium
-
-
-
