Scheppach HC50 Originalbetriebsanweisung Seite 48

Fig. 2
1
Fig. 3
Fig. 4
Fig. 5
14
48 international
16

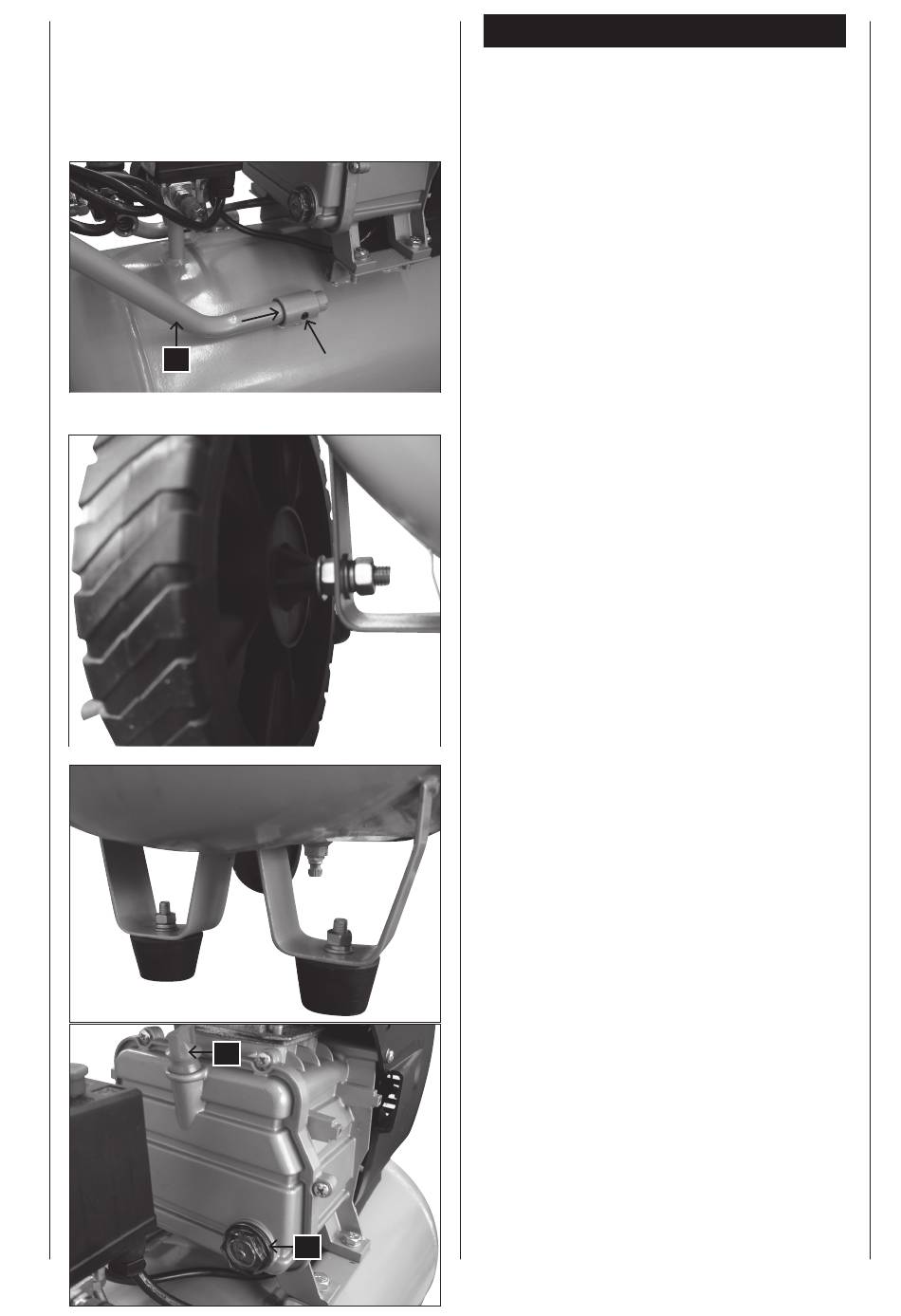

Montáž
Držák
Montáž držáku kompresoru se provádí následujícím způ-
sobem:
Obrázek 2
1. Vyjměte dva závitové kolíky z tašky s příslušenstvím
a vložte je do otvorů se závitem na trubicích držáku.
2. Strčte dva konce držáku do montážních otvorů.
3. Pro připevnění držáku v jeho místě dotáhněte šrou-
by.
Kolečka, obrázek 3
1 Pro připevnění kolem kol (12) nejprve provlečte
kotouč s čepovým šroubem skrz kolo a poté přidejte
na vnitřní stranu kola kotouč a šestihrannou matku.
Matku utáhněte rukou tak silně, aby se kolo mohlo ještě
otáčet.
2 Prostrčte kolovou soustavu skrz sponu pod nádrží.
3 Soustavu upevněte pomocí šroubu, bezpečnostní
podložky a matky a pevně je utáhněte.
4 Tento postup opakujte i pro druhé kolo.
Gumová nožka, obrázek 4
Připevněte gumovou nožku do držáku na přední straně
komory pomocí šroubů, podložek a matic, které jsou sou-
částí dodávky.
Olej, obr. 5
Varování: Před prvním použitím je nutné zkotrolovat
stav oleje!
Provozování bez oleje vede k neopravitelnému poškoze-
ní přístroje a činí záruku neplatnou.
1. Odstraňte umělohmotný olejový uzávěr (14), který se
nachází na horní straně klikové skříně kompresoru.
2. Naplňte klikovou skříň olejem tak, aby hladina oleje do-
sahovala středu červeného kruhu na průhledítku (16).
3. Přineste nový olejový uzávěr, který se nachází v obje-
mu dodávky a pevně ho utáhněte.
