• Ota sahanterä (6) pois sisälaipasta (31) ja vedä alas-
päin ulos.
• Puhdista laipparuuvi (28), ulkolaippa (29) ja sisälaip-
pa (32) huolellisesti.
• Aseta uusi sahanterä (6) uudelleen päinvastaisessa
järjestyksessä ja kiristä se.
• Huomio!
Hampaiden leikkaussuunnan, toisin sanoen sahan-
terän (6) pyörimissuunnan vastata kotelossa olevaa
nuolta.
• Tarkasta suojalaitteiden toimintakunto ennen työs-
kentelyn jatkamista.
• Huomio!
Tarkasta sahanterän vaihtamisen jälkeen, että sa-
hanterä (6) liikkuu pystysuorassa asennossa ja 45°
kallistettuna vapaasti pöytäsisäkkeessä (10).
• Huomio!
Sahanterän (6) vaihtaminen ja suuntaaminen on
suoritettava asianmukaisesti.
8.11 Laserin käyttö (kuva 17)
• Kytkeminen päälle:
Paina laserin päälle-/pois-kytkintä (33) 1 kerran.
Työstettävään työkappaleeseen heijastetaan laser-
linja, joka näyttää leikkausyötön tarkasti.
• Kytkeminen pois päältä:
Paina laserin päälle-/pois-kytkintä (33) uudelleen.
8.12 Laserin säätäminen (kuva 18)
Jos laser (32) ei enää näytä oikeaa leikkuulinjaa, sitä
voidaan säätää. Avaa tätä varten ruuvit (32b) ja pois-
ta suojus (32a). Avaa ristipääruuvit (D) ja säädä laser
sivulle siirtämällä niin, että lasersäde osuu sahanterän
(6) hampaisiin.
Kun laser on säädetty ja kiristetty, asenna etummainen
suojus ja kiristä molemmat ruuvit (32b) tätä varten kä-
sitiukkuuteen.

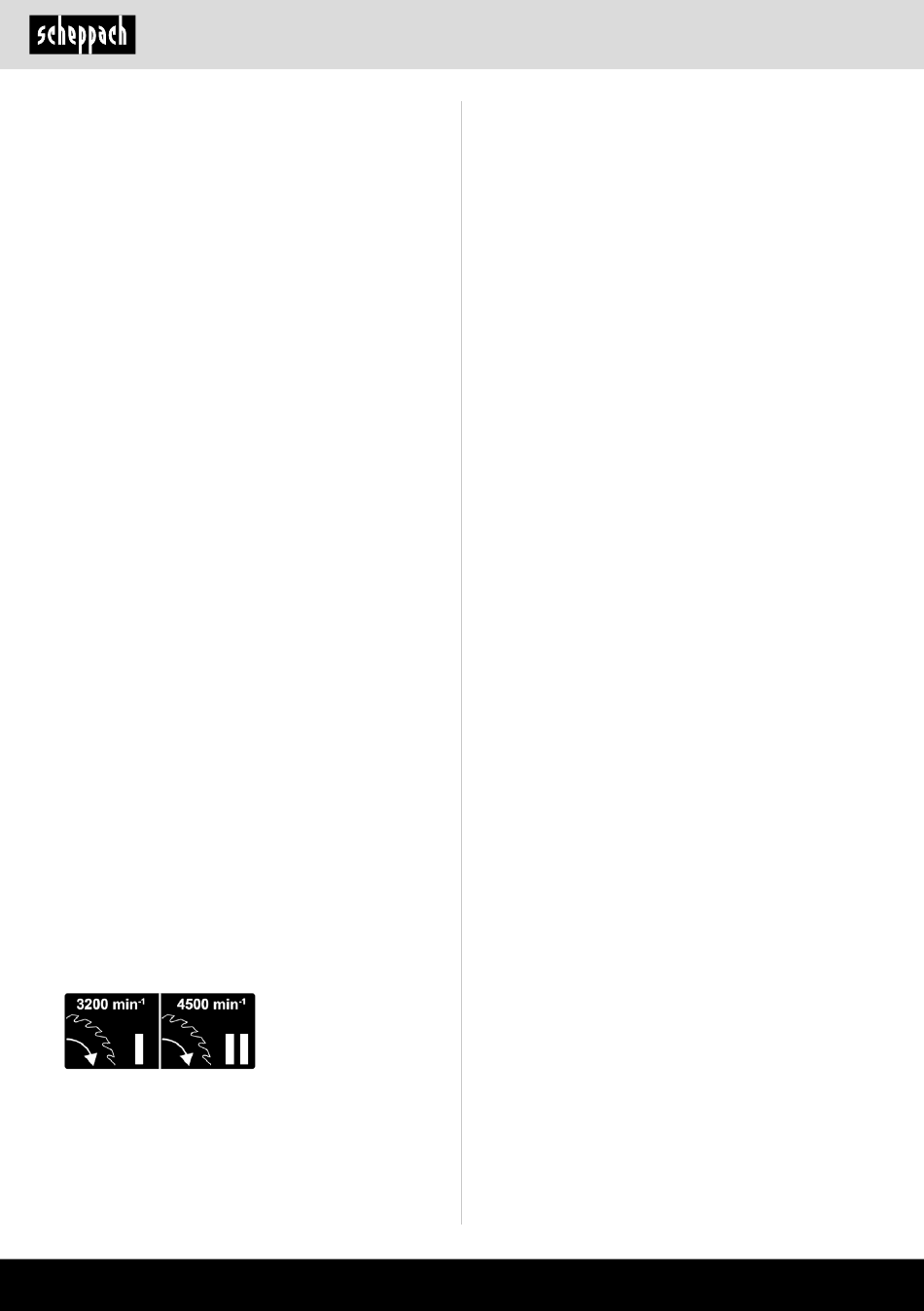

8.13 Kierrosluvun muuttaminen (kuva 17)
Sahassa on 2 kierroslukualuetta:
• Sahan käyttämiseksi 3200 min
talli) on kytkin (38) asetettava asentoon I.
• Sahan käyttämiseksi 4500 min
on kytkin (38) asetettava asentoon II.
112 | FI
-kierrosluvulla (me-
-1
-kierrosluvulla (puu)
-1
www.scheppach.com
9.

Kuljetus

• Kiristä lukituskahva (11) lukitaksesi kääntöpöydän (14).
• Paina koneen pää (4) alas ja lukitse varmistuspulteil-
la (23). Saha on nyt lukittuna alempaan asentoon.
• Kiinnitä sahan vetotoiminto veto-ohjaimen (20) kiin-
nitysruuvilla taaempaan asentoon.
• Kanna kone paikallaan olevaan sahapöytään (15).
• Kun haluat asentaa koneen uudelleen, menettele
luvussa 7 kuvatulla tavalla.
• Johtoa on säilytettävä kiedottuna kahden johdon pi-
dikkeen (37) ympärille. (Kuva 22)

10. Huolto

m Varoitus!
Vedä verkkovirran pistoke irti aina ennen kuin alat suo-
rittaa säätö-, kunnossapito- tai korjaustöitä!
Yleiset huoltotoimenpiteet
Pyyhi aika ajoin liinalla lastut ja pöly pois koneesta.
Voitele pyörivät osat kerran kuukaudessa varmistaak-
sesi työkalun pitkän käyttöiän. Älä voitele moottoria.
Älä käytä muovin puhdistamiseen syövyttäviä aineita.
Turvalaitteen puhdistus, liikkuva sahanterän suo-
jus (5)
Tarkasta sahanterän suojus epäpuhtauksien varalta
aina ennen käyttöönottoa.
Poista vanhat sahauslastut ja puunpalaset pensselillä
tai vastaavalla työkalulla.
Pöytäalustan vaihto
Vaara!
Jos pöytäalusta (10) on vioittunut, on vaarana, että
pienet esineet jäävät kiinni pöytäalustan ja sahanterän
väliin ja sahanterä juuttuu.
Vaihda vioittuneet pöytäalustat heti!
1. Kierrä ruuvit irti pöytäalustasta. Tarvittaessa
kääntöpöytää voidaan kääntää ja sahan päätä kal-
listaa, jotta ruuveihin pääsee käsiksi.
2. Ota pöytäalusta pois.
3. Aseta uusi pöytäalusta.
4. Kiristä pöytäalustan ruuvit.
Harjan tarkastus (kuva 19)
Tarkasta hiiliharjat uudessa koneessa ensimmäisten
50 käyttötunnin jälkeen tai kun on asennettu uudet har-
jat. Ensimmäisen tarkastuksen jälkeen tarkastus tulee
suorittaa 10 käyttötunnin välein.
