• Visiškai išsukite jungės varžtą (28) ir nuimkite išori-
nę jungę (29).
• Nuimkite pjūklo geležtę (6) nuo vidinės jungės (31) ir
ištraukite ją žemyn.
• Kruopščiai išvalykite jungės varžtą (28), išorinę jun-
gę (29) ir vidinę jungę (32).
• Naują pjūklo geležtę (6) vėl įstatykite atvirkštine ei-
lės tvarka ir priveržkite.
• Dėmesio!
Dantų pjovimo nuožulna, t. y. pjūklo geležtės (6)
sukimosi kryptis turi sutapti su rodyklės kryptimi ant
korpuso.
• Prieš tolesnį apdirbimą patikrinkite apsauginių įtaisų
funkcionalumą.
• Dėmesio!
Pakeitę pjūklo geležtę, kaskart patikrinkite, ar pjūklo
geležtė (6) vertikalioje padėtyje ir paversta 45° lais-
vai juda stalo plokštės įdėkle.
• Dėmesio!
Pjūklo geležtę (6) tinkamai išlygiuokite ir pakeiskite.
8.11 Lazerio režimas (17 pav.)
• Įjungimas:
paspauskite lazerio įjungimo / išjungimo jungiklį (33)
1x. Ant ruošinio, kurį reikia apdirbti, nukreipkite laze-
rio liniją, kuri parodys, kaip tiksliai pjauti.
• Išjungimas:
paspauskite lazerio įjungimo / išjungimo jungiklį (33)
iš naujo.
8.12 Lazerio sureguliavimas (18 pav.)
Jei lazeris (32) neberodo teisingos pjovimo linijos, jį ga-
lima sureguliuoti. Tam atsukite varžtus (32b) ir nuimkite
priekinį uždangalą (32a). Tam atlaisvinkite varžtus su
kryžminėmis išdrožomis (D) ir nustatykite lazerį pers-
tumdami į šoną taip, kad lazerio spindulys pataikytų į
pjūklo geležtės (6) dantis.
Sureguliavę ir priveržę lazerį, sumontuokite priekinį už-
dangalą ir ranka priveržkite abu varžtus (32b).

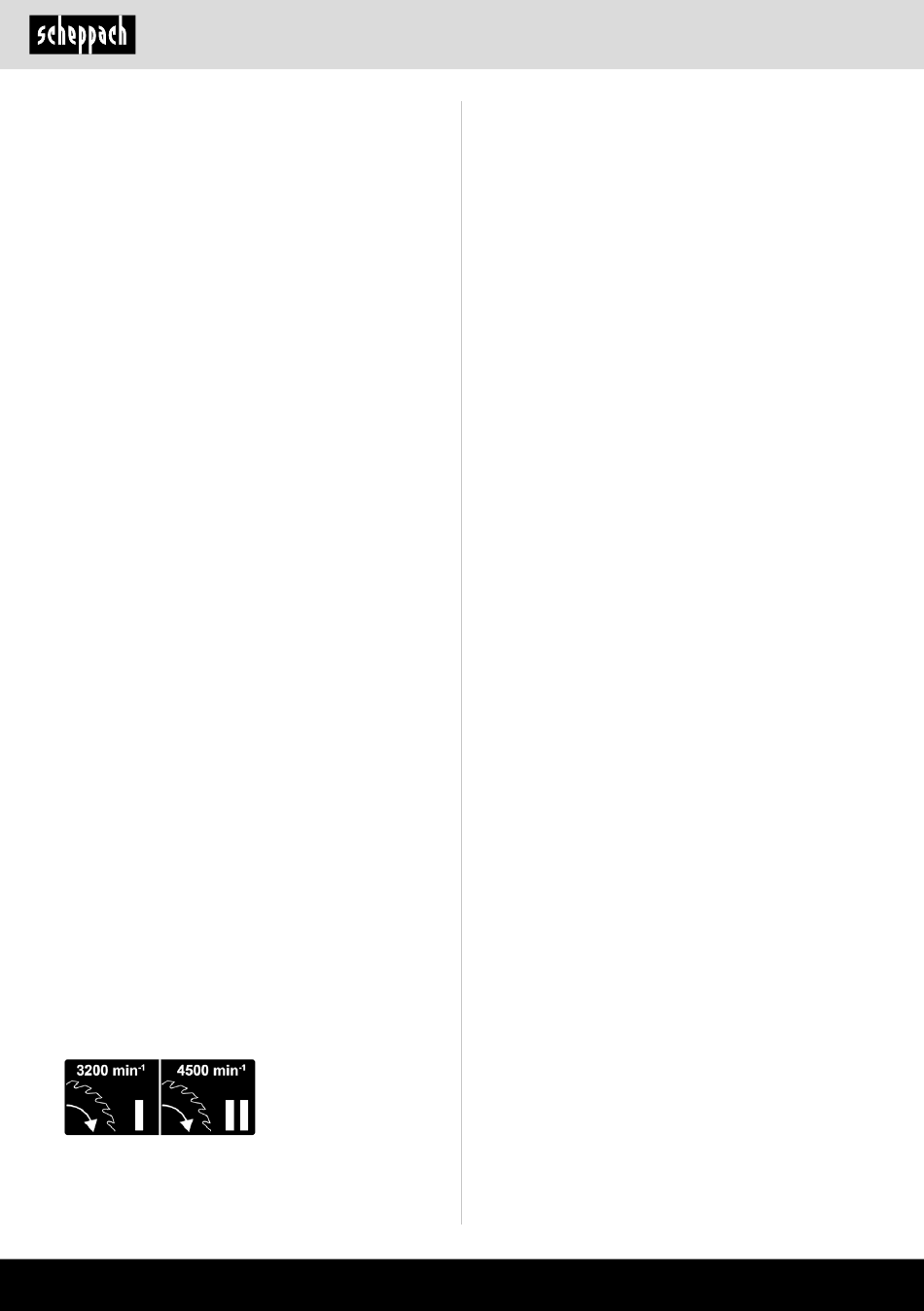

8.13 Sūkių skaičiaus keitimas (17 pav.)
Pjūklas yra su 2 sūkių skaičiaus intervalais:
• Norėdami eksploatuoti pjūklą 3200 min.
čiumi (metalas), nustatykite jungiklį (38) į I padėtį.
• Norėdami eksploatuoti pjūklą 4500 min.
čiumi (mediena), nustatykite jungiklį (38) į II padėtį.
66 | LT
9.

Transportavimas

• Priveržkite blokavimo rankeną (11), kad užfiksuotu-
mėte pasukamąjį stalą (14).
• Nuleiskite įrenginio galvutę (4) žemyn ir užfiksuoki-
te fiksavimo kaiščiu (23). Dabar pjūklas užfiksuotas
apatinėje padėtyje.
• Pjūklo tempimo funkciją kreipiamosios (20) fiksavi-
mo varžtu užfiksuokite galinėje padėtyje.
• Įrenginį neškite už stacionaraus pjūklo stalo (15).
• Norėdami iš naujo sumontuoti įrenginį, atlikite toliau
7 skirsnyje nurodytus veiksmus.
• Kabeliui laikyti apvyniokite kabelį aplink du kabelio
laikiklius (37). (22 pav.)
10. Techninė priežiūra
m Įspėjimas!
Prieš atlikdami bet kokius nustatymo, priežiūros ir re-
monto darbus, ištraukite tinklo kištuką!
Bendrieji techninės priežiūros darbai
Retkarčiais nuvalykite nuo įrenginio šluoste skiedras ir
dulkes. Kad prailgintumėte įrenginio eksploatavimo tru-
kmę, ieną kartą per mėnesį sutepkite pasukamas dalis.
Netepkite variklio.
Plastikui valyti nenaudokite ėsdinančių priemonių.
Mobiliosios pjūklo geležtės apsaugos (5) saugos
įtaiso valymas
Prieš eksploatacijos pradžią kaskart patikrinkite, ar
švari pjūklo geležtės apsauga.
Teptuku arba panašiu įrankiu pašalinkite senas pjuve-
nas ir medžio atplaišas.
Stalo įdėklo keitimas
Pavojus!
Jei stalo įdėklas (10) pažeistas, kyla pavojus, kad tarp
stalo įdėklo ir pjūklo geležtės įstrigs maži daiktai bei
užsiblokuos pjūklo geležtė.
Nedelsdami pakeiskite pažeistus stalo įdėklus!
1. Išsukite stalo įdėklo varžtus. Prireikus pasukite
pasukamąjį stalą ir palenkite pjūklo galvutę, kad
galėtumėte pasiekti varžtus.
2. Išimkite stalo įdėklą.
3. Įstatykite naują stalo įdėklą.
sūkių skai- 4. Priveržkite stalo įdėklo varžtus.
-1
sūkių skai-
-1
