Austauschen drehbarer Gobos
Wichtig! Das Gobo kann heraus fallen, wenn die Haltefeder verkehrt
herum montiert wird.
1 Trennen Sie das Gerät allpolig vom Netz und lassen Sie es
abkühlen.
2 Blockieren Sie den Kopf mit der Unterseite nach oben und
entfernen Sie die untere Abdeckung. Drehen Sie das Goborad, bis
Sie das auszuwechselnde Gobo gut erreichen. Entfernen Sie den
Gobohalter, indem Sie ihn etwas vom Goborad weg drücken und
heraus ziehen.
3 Entfernen Sie die Haltefeder und lassen Sie das Gobo aus dem
Halter fallen.
4 Legen Sie das neue Gobo mit der zum Leuchtmittel weisenden
Seite nach oben, zur Haltefeder weisend, in den Halter. Siehe Bild 11.
5 Montieren Sie die Haltefeder mit der engen Windung zum Gobo zeigend. Drücken Sie zur Identifikation der
engen Windung die Haltefeder flach zusammen: die enge Windung liegt innen. Drücken Sie das Ende der
Haltefeder unter die Lippe des Gobohalters.
6 Vergewissern Sie sich, dass das Gobo mit seinem gesamten Umfang auf dem Flansch des Gobohalters
aufliegt. Drücken Sie die Feder möglichst flach auf das Gobo.
7 Schieben Sie den Flansch des Gobohalters unter die beiden Haltefedern am Goborad. Verwenden Sie
wenn nötig einen kleinen Schraubendreher, um die Federn anzuheben.
8 Montieren Sie die Kopfabdeckung und entriegeln Sie die Tiltsperre bevor Sie das Gerät einschalten.
Austauschen statisch er Gobos
1 Trennen Sie das Gerät allpolig vom Netz und lassen Sie es abkühlen.
2 Entfernen Sie die Kopfabdeckung.
3 Drehen Sie das Goborad zur gewünschten Position. Drücken Sie das Gobo von der Lampenseite aus nach
vorne und ziehen Sie es nach oben heraus.
4 Schieben Sie das Gobo unter Beachtung der Orientierung (siehe Bild 9) unter die Haltefeder. Richten Sie
das Gobo zentrisch zur Goboposition aus.
5 Montieren Sie die Kopfabdeckung und entriegeln Sie die Tiltsperre bevor Sie das Gerät einschalten.
Optische Konfiguration

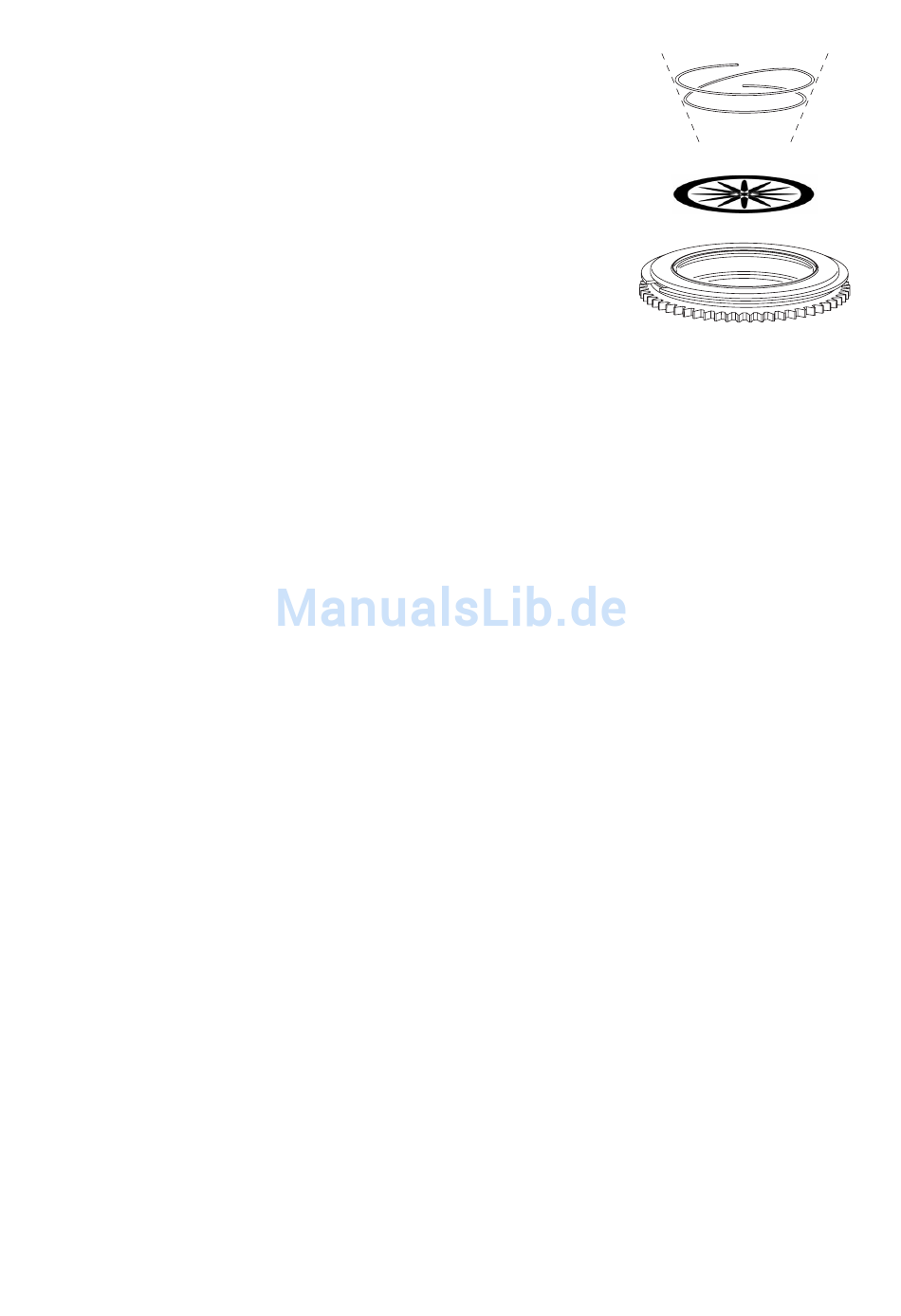

Bild 11: Gobohalter
21
