LED's

| LED's
8.1

LED: Powercontrol

Auf dem Board befindet sich eine RGB-LED, mit der über Farben und Blinkintervalle Statusmeldungen des
Powercontrollers ausgegeben werden.

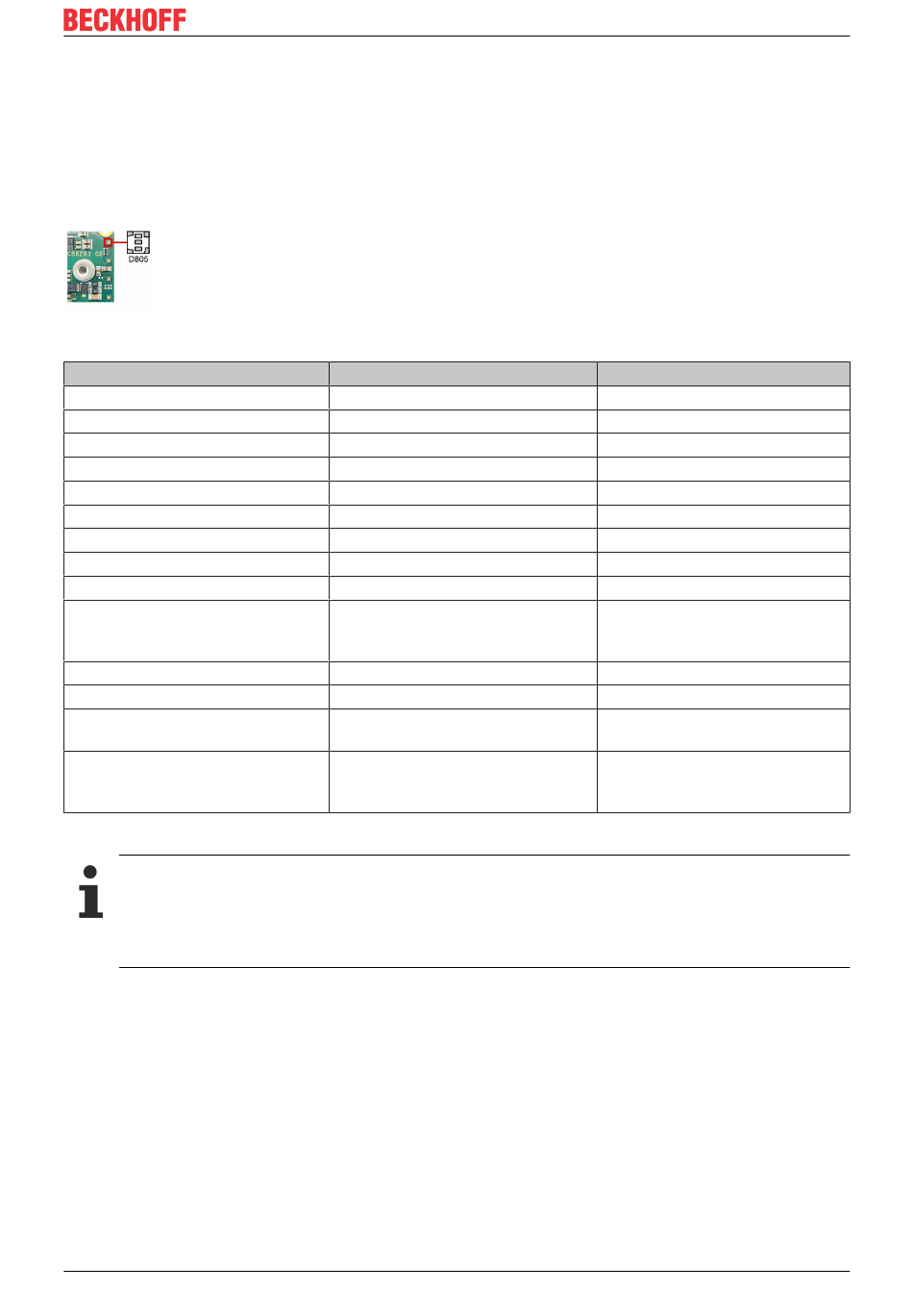

Abb. 11: CB6293 CLED D805
Farbe
Keine
Weiß
Cyan
Magenta
Blau
Gelb
Grün
Rot
Grün/Gelb
Rot/Gelb
Gelb
Gelb
Magenta
Rot/Magenta
Eine dauerhaft rot leuchtende LED kann auf einen Hardwarefehler hinweisen.

Anpassung der Statuscodes

Es ist möglich, die Statuscodes anzupassen (z.B. als TwinCAT-LED). Dazu können die
Systemfarben mithilfe eines SMB-Kommandos verändert werden. Diese Änderung bleibt bis zum
nächsten Neustart bzw. Reset bestehen. Eine Änderung der Default-Farben wird durch zusätzliches
Blinken der weißen LED angezeigt.
CB6293
| LED: Powercontrol
Intervall
Dauerhaft
Dauerhaft
Dauerhaft
Dauerhaft
Dauerhaft
Dauerhaft
Dauerhaft
Dauerhaft
Blinkend
Blinkend
Blinkend (6 s)
Blinkend (3 s)
Blinkend (0,5 s)
Blinkend
Version: 1.0
LED's | LED: Powercontrol
Bedeutung
Fehlerhafter Systemzustand
Powerfail
Reserviert
SUSV aktiv (falls vorhanden)
Reserviert
S5-Zustand
S0-Zustand
Reset/Start
Bootloader läuft fehlerfrei
Bootloader wird gestartet
(Startsequenz wird
durchlaufen)
S4-Zustand
S3-Zustand
SUSV-Kapazitätstest (falls SUSV
vorhanden)
Checksummenfehler bei der I
Übertragung im
Bootloader
2
C-
