- Seite 1 Original-Handbuch | DE CX2500-0062 2,5-GBit-Ethernet-Modul für CX20xx, CX52x0, CX53x0, CX56x0 17.09.2024 | Version: 1.0...
-
Seite 3: Inhaltsverzeichnis
Gehäuse-Verriegelungsclips montieren .................. 15 5 Fehlerbehandlung und Diagnose ...................... 16 LEDs der Ethernet-Systemschnittstelle................... 16 Störungen............................ 16 6 Technische Daten ........................... 17 7 Anhang .............................. 18 Zubehör ............................ 18 Zertifizierungen .......................... 19 Support und Service........................ 20 Tabellenverzeichnis .......................... 21 Abbildungsverzeichnis ........................... 22 CX2500-0062 Version: 1.0... - Seite 4 Inhaltsverzeichnis Version: 1.0 CX2500-0062...
-
Seite 5: Hinweise Zur Dokumentation
EP1590927, EP1789857, EP1456722, EP2137893, DE102015105702 mit den entsprechenden Anmeldungen und Eintragungen in verschiedenen anderen Ländern. ® EtherCAT ist eine eingetragene Marke und patentierte Technologie lizenziert durch die Beckhoff Automation GmbH, Deutschland Copyright © Beckhoff Automation GmbH & Co. KG, Deutschland. -
Seite 6: Symbolerklärung
Es besteht eine mögliche Gefährdung für Umwelt und Geräte. Hinweise, die weitere Informationen oder Tipps anzeigen: Dieser Hinweis gibt wichtige Informationen, die beim Umgang mit dem Produkt oder der Software helfen. Es besteht keine unmittelbare Gefahr für Produkt, Mensch und Umwelt. Version: 1.0 CX2500-0062... -
Seite 7: Ausgabestände Der Dokumentation
Hinweise zur Dokumentation Ausgabestände der Dokumentation Version Änderungen Erste Version CX2500-0062 Version: 1.0... -
Seite 8: Zu Ihrer Sicherheit
Schirmdämpfung eingebaut werden. Personalqualifikation Alle Arbeitsschritte an der Beckhoff Soft- und Hardware dürfen nur vom Fachpersonal mit Kenntnissen in der Steuerungs- und Automatisierungstechnik durchgeführt werden. Das Fachpersonal muss über Kenntnisse in der Administration des eingesetzten Industrie-PCs und des jeweils eingesetzten Netzwerks verfügen. -
Seite 9: Sicherheitshinweise
IPC Security Guideline Hinweise zur Informationssicherheit Die Produkte der Beckhoff Automation GmbH & Co. KG (Beckhoff) sind, sofern sie online zu erreichen sind, mit Security-Funktionen ausgestattet, die den sicheren Betrieb von Anlagen, Systemen, Maschinen und Netzwerken unterstützen. Trotz der Security-Funktionen sind die Erstellung, Implementierung und ständige Aktualisierung eines ganzheitlichen Security-Konzepts für den Betrieb notwendig, um die jeweilige Anlage,... - Seite 10 Zu Ihrer Sicherheit Die Produkte und Lösungen von Beckhoff werden ständig weiterentwickelt. Dies betrifft auch die Security- Funktionen. Aufgrund der stetigen Weiterentwicklung empfiehlt Beckhoff ausdrücklich, die Produkte ständig auf dem aktuellen Stand zu halten und nach Bereitstellung von Updates diese auf die Produkte aufzuspielen.
-
Seite 11: Produktübersicht

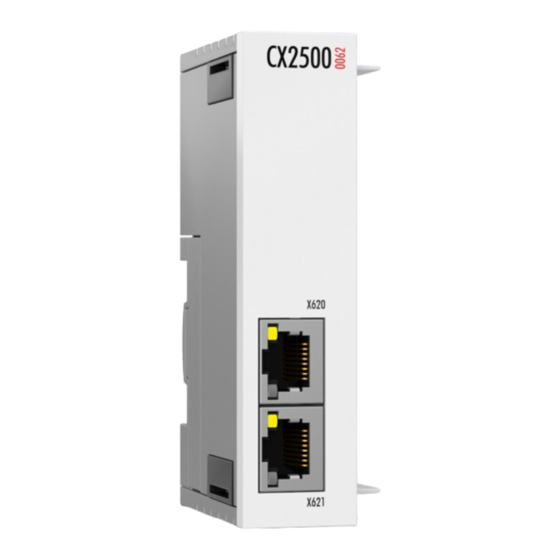

Produktübersicht Produktübersicht Das Modul CX2500-0062 stellt zwei unabhängige Ethernet-Schnittstellen zur Verfügung. Der eingesetzte ® Intel -i226-Ethernet-Controller unterstützt Übertragungsgeschwindigkeiten bis zu 2,5 GBit/s. Damit ist das Modul für Anwendungen interessant, die besonders hohe Datenraten und kurze Reaktionszeiten erfordern. Die Erweiterungsmodule werden auf der linken Seite des CPU-Grundmoduls über einen hochpoligen Stecker angeschlossen. -
Seite 12: Ethernet-Schnittstellen (X620, X621)
Paar 3 T1 + Paar 1 T1 - T3 - Paar 3 T4 + Paar 4 T4 - Anzeige im Device Manager Im Device Manager werden die Ethernet-Schnittstellen standardmäßig wie folgt bezeichnet: Abb. 3: Bezeichnung Ethernet-Schnittstellen im Device Manager. Version: 1.0 CX2500-0062... - Seite 13 Gehen Sie wie folgt vor: 1. Starten Sie den Device Manager. 2. Klicken Sie doppelt auf eine Schnittstelle und danach auf die Registerkarte Advanced. 3. Klicken Sie unter Property auf Jumbo Packet und unter Value auf die Option 4088 Bytes oder 9014 Bytes. CX2500-0062 Version: 1.0...
-
Seite 14: Montage
Montage Montage Abb. 4: Erweiterungsmodul CX2500-0062, Abmessungen Erweiterungsmodul anstecken Das Erweiterungsmodul wird auf der linken Seite des CPU-Grundmoduls über einen hochpoligen Stecker angeschlossen. Maximal vier CX2500-xxxx Module können in beliebiger Reihenfolge an die CX20xx Serie und ein Modul an die CX52x0, CX53x0 oder CX56x0 Serie angesteckt werden. -
Seite 15: Gehäuse-Verriegelungsclips Montieren
2. Die Verriegelungsclips werden auf der Ober- und Unterseite eingesteckt. ð Sind alle Erweiterungsmodule verriegelt, kann die gesamte Baugruppe auf die Hutschiene montiert werden. Zur Demontage werden die Verriegelungsclips mit einem Schraubendreher angehoben und aus dem Gehäuse herausgezogen. CX2500-0062 Version: 1.0... -
Seite 16: Fehlerbehandlung Und Diagnose
6. evtl. weitere eingesetzte Komponenten / Software Der Support / Service in Ihrem Land kann Ihnen am schnellsten helfen. Bitte kontaktieren Sie daher Ihren regionalen Ansprechpartner. Schauen Sie auf unserer Web-Seite: https://www.beckhoff.com an oder fragen Sie Ihren Vertriebspartner. Version: 1.0... -
Seite 17: Technische Daten
Technische Daten Technische Daten Technische Daten CX2500-0062 Schnittstellen 2 x Ethernet Chipsatz Intel®-Ethernet-Controller I226 Übertragungsraten 10/100/1000/2500 MBit/s Anschlussart 2 x RJ45 Spannungsversorgung über Systembus (durch Netzteilmodule CX2100-0xxx) Betriebssystem Windows 10 IoT Enterprise 2019 LTSC, 64 Bit, Windows 10 IoT Enterprise 2021 LTSC, 64 Bit max. -
Seite 18: Anhang
Anhang Anhang Zubehör Tab. 3: Weitere Ersatzteile. Bestellnummer Beschreibung CX2900-0101 Gehäuse-Verriegelungsclips (schwarz) für CX52x0, CX56x0 und CX20xx. 10 Verriegelungssets zu je zwei Clips. CX2900-0102 Abdeckung für linksseitigen Busstecker, 5 Stück Version: 1.0 CX2500-0062... -
Seite 19: Zertifizierungen
FCC Approval for Canada FCC: Canadian Notice This equipment does not exceed the Class A limits for radiated emissions as described in the Radio Interference Regulations of the Canadian Department of Communications. CX2500-0062 Version: 1.0... -
Seite 20: Support Und Service
Die Downloads sind in verschiedenen Formaten erhältlich. Beckhoff Niederlassungen und Vertretungen Wenden Sie sich bitte an Ihre Beckhoff Niederlassung oder Ihre Vertretung für den lokalen Support und Service zu Beckhoff Produkten! Die Adressen der weltweiten Beckhoff Niederlassungen und Vertretungen entnehmen Sie bitte unserer Internetseite: www.beckhoff.com... -
Seite 21: Tabellenverzeichnis
Tabellenverzeichnis Tabellenverzeichnis Tab. 1 Legende zum Aufbau........................Tab. 2 Ethernet-Schnittstelle X620 und X621, PIN-Belegung..............Tab. 3 Weitere Ersatzteile........................CX2500-0062 Version: 1.0... -
Seite 22: Abbildungsverzeichnis
Abbildungsverzeichnis Abbildungsverzeichnis Abb. 1 Aufbau eines CX2500-0062 Erweiterungsmoduls............... Abb. 2 Ethernet-Schnittstelle (X620, X621)..................... Abb. 3 Bezeichnung Ethernet-Schnittstellen im Device Manager............Abb. 4 Erweiterungsmodul CX2500-0062, Abmessungen ..............Version: 1.0 CX2500-0062... - Seite 24 Mehr Informationen: www.beckhoff.com/CX2500-0062 Beckhoff Automation GmbH & Co. KG Hülshorstweg 20 33415 Verl Deutschland Telefon: +49 5246 9630 info@beckhoff.com www.beckhoff.com...
