Schnittstellen | Externe Schnittstellen
7.4.4

Frontpanel: USB 3.2 (P801, P802)

Der USB-Kanäle werden über Standard-USB-Steckverbinder zur Verfügung gestellt.
Diese USB-Kanäle unterstützen die USB-Spezifikation 3.2. Für höhere Leistungsansprüche müssen Geräte
mit einer eigenen Stromversorgung benutzt werden. Die USB-Schnittstellen sind elektronisch abgesichert.
Für beide USB-Schnittstellen gilt, dass alle notwendigen Einstellungen für USB durch das BIOS durchgeführt
werden. Beachten Sie, dass die Funktionalität "USB-Maus und Tastatur" des BIOS-Setup nur benötigt wird,
wenn das Betriebssystem keine USB-Unterstützung bietet. Für Einstellungen im Setup und zum Booten von
Windows mit einer angeschlossenen USB-Maus und Tastatur sollte diese Funktion nicht gewählt werden,
weil dies zu erheblichen Leistungseinschränkungen führen würde.

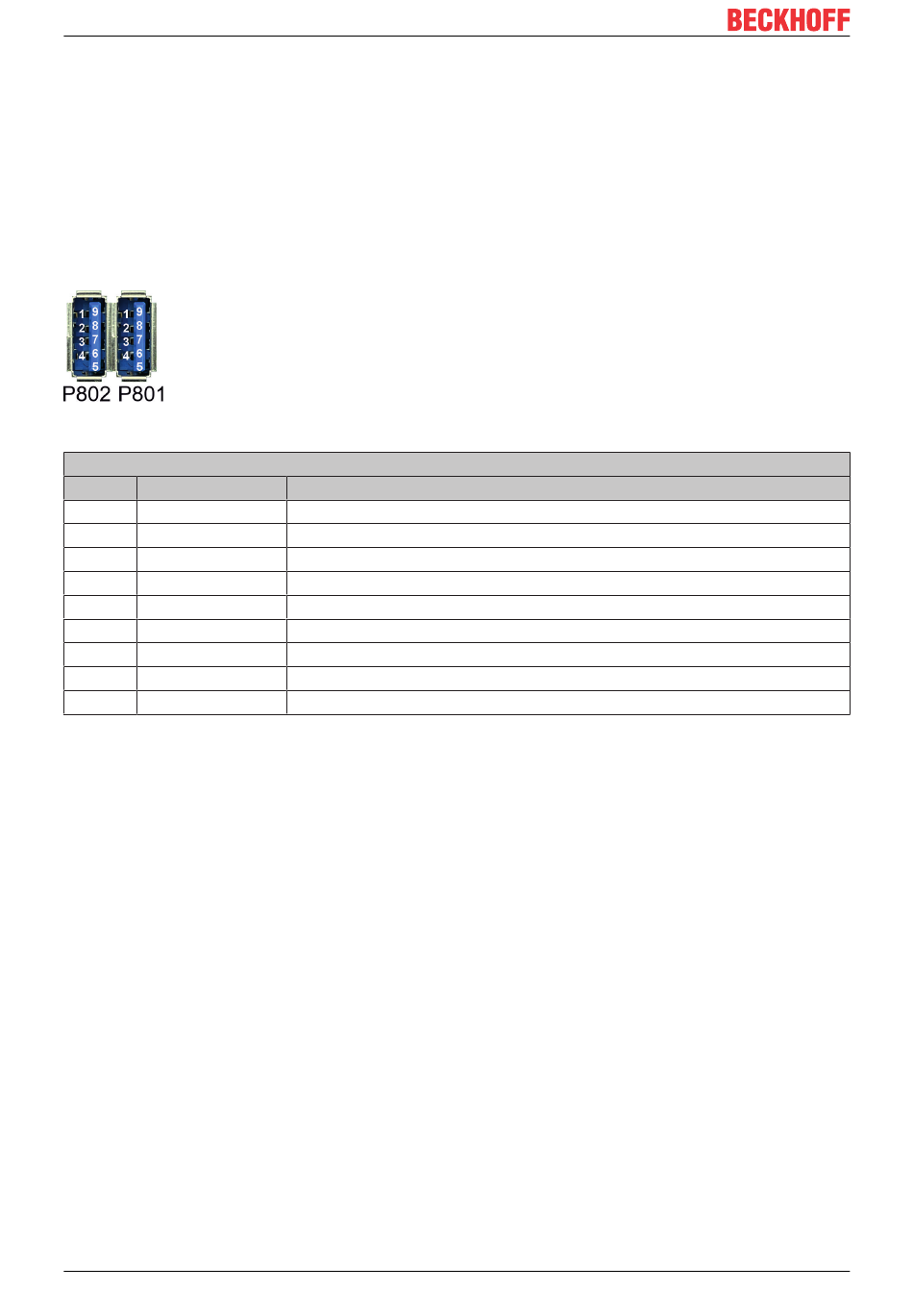

Abb. 6: CB6293 USB P801, P802
Pinbelegung USB3.2-Stecker:
Pin Signal
1 VCC
2 D-
3 D+
4 GND
5 SSRX-
6 SSRX+
7 GND
8 SSTX-
9 SSTX+
20
Beschreibung
Versorgungsspannung 5 V
Daten - (USB 2.0)
Daten + (USB 2.0)
Masse
Receive Leitung - (USB 3.2)
Receive Leitung + (USB 3.2)
Masse
Transmit Leitung - (USB 3.2)
Transmit Leitung + (USB 3.2)
