7.4

Externe Schnittstellen

Dieses Kapitel beschreibt die externen Schnittstellen.
7.4.1

Frontpanel: Stromversorgung (P805)

Der Anschluss für die Stromversorgung ist als 2x2-poliger Gehäusestecker (Phoenix Contact
P20THR-1818504) realisiert. An Pin 3 liegt die Hauptspannungsversorgung (24V) der Baugruppe an. Diese
kann auch als UPS-OCT (One Cable Technology) realisiert werden, d.h. dass über dieses Kabel auch das
Signal für die USV an das Board übertragen wird.

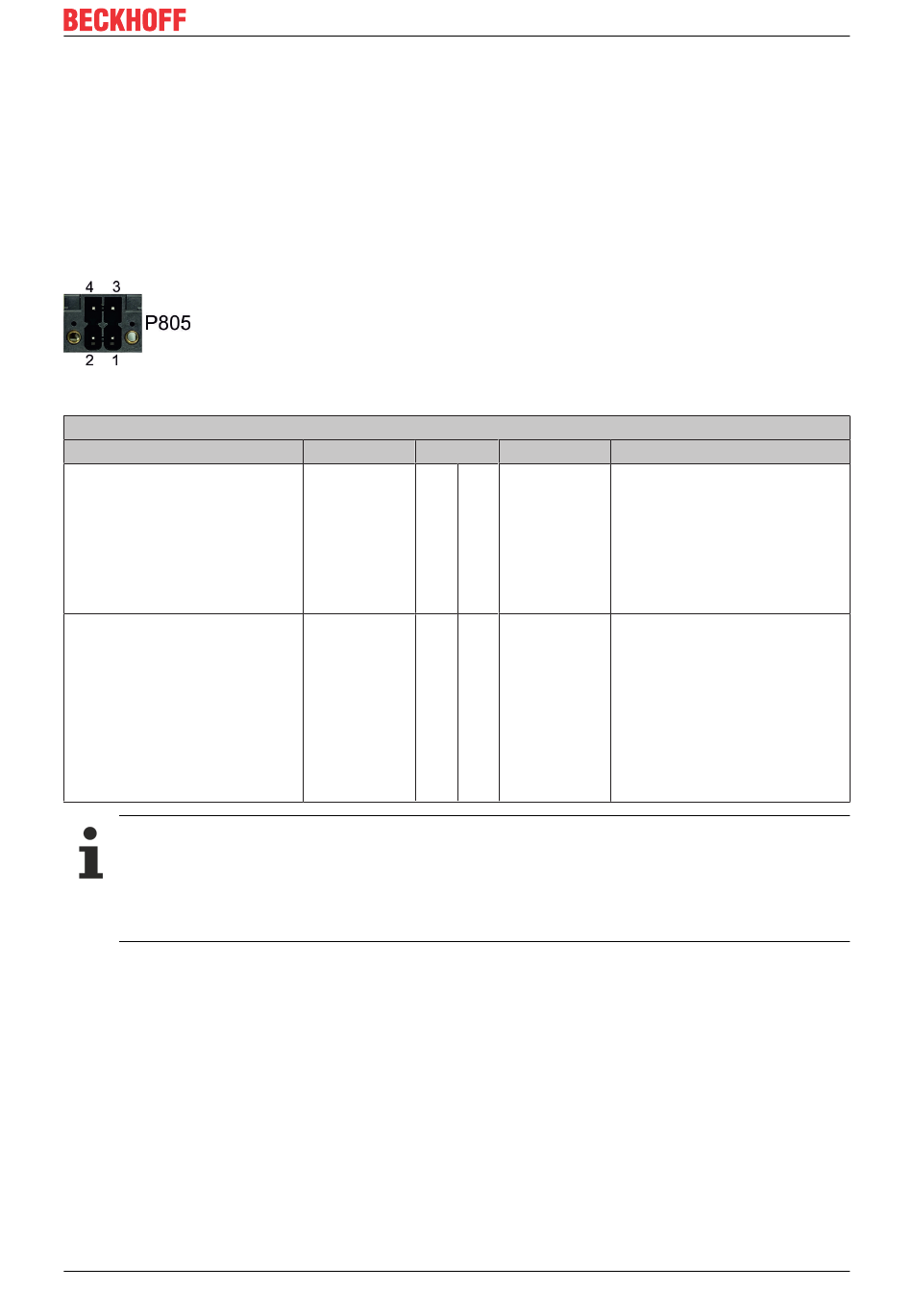

Abb. 3: CB6283 Power P805
Pinbelegung Stromstecker:
Beschreibung
PC On: Eingang zum
Starten und
Herunterfahren des PCs.
Low (0V oder offener
Kontakt): PC startet.
High (>3V): PC fährt
herunter.
Powerstatus: Ausgang
des Powerstatus. Die
Spannung entspricht der
positiven
Versorgungsgungs-
spannung und kann mit
1A belastet werden.
Low (0V): PC ist aus.
High (Vin): PC ist an.
Funktionseinschränkungen PC_On-Schalter
Bitte beachten Sie, dass es Systemzustände gibt, in denen das Betätigen eines angeschlossenen
PC_On-Schalters vom System ignoriert wird, z.B. während das Windows-Betriebssystems bootet.
Wiederholen Sie in diesem Fall die Betätigung des Schalters nach einigen Sekunden.
Gleiches gilt für angeschlossene PC_On-Taster.
CB6293
| Externe Schnittstellen
Signal Pin
PC_ON 1 3
POWER 2 4
STATUS
Version: 1.0
Schnittstellen | Externe Schnittstellen
| Frontpanel: Stromversorgung (P805)
Signal Beschreibung
Vin Versorgungsspannung
24V, UPS-OCT wird
unterstützt.
GND Masse
