7.5.4

Intern: BeaCon140

Der BeaCon140-Stecker (Samtec HSEC-170-01-L-DV-A-K-TR) ermöglicht die flexible Erweiterung der IO-
Funktionen des CB6283. Er stellt eine SATA Gen3 (6Gbit)-Lane und bis zu fünf PCIe-Lanes zur Verfügung,
von denen zwei mit USB3.1-Signalen gemultiplext sein können. Eine Über den BeaCon-Stecker werden
zudem DisplayPort-, HSIC-, SMBus- und 1Wire-Signale herausgeführt. Die Konfiguration der IO-Funktionen
übernimmt das Erweiterungsboard. Ein PIC auf der Erweiterungskarte enthält die Konfigurationsdaten, die
beim Anschluss an das Board kommuniziert werden und so eine unkomplizierte und selbstkonfigurierende
Erweiterung der IO-Optionen ermöglichen.
Stromgrenzen beachten!
Um Beschädigungen des Geräts zu vermeiden, müssen folgende Stromgrenzen unbedingt
beachtet werden:
Eine Maximalbelastung von 2,8 A pro Pin darf nicht überschritten werden. Bedingt durch die
unterschiedlichen Stromaufnahmen der einsetzbaren Prozessoren kann die tatsächliche
Stromaufnahme auch darunter liegen. Die jeweiligen Maximalwerte erhalten Sie auf Nachfrage bei
Ihrem Distributor.
Unabhängig von der eingesetzten CPU darf eine Maximalbelastung von 100 W in Summe nicht
überschritten werden.

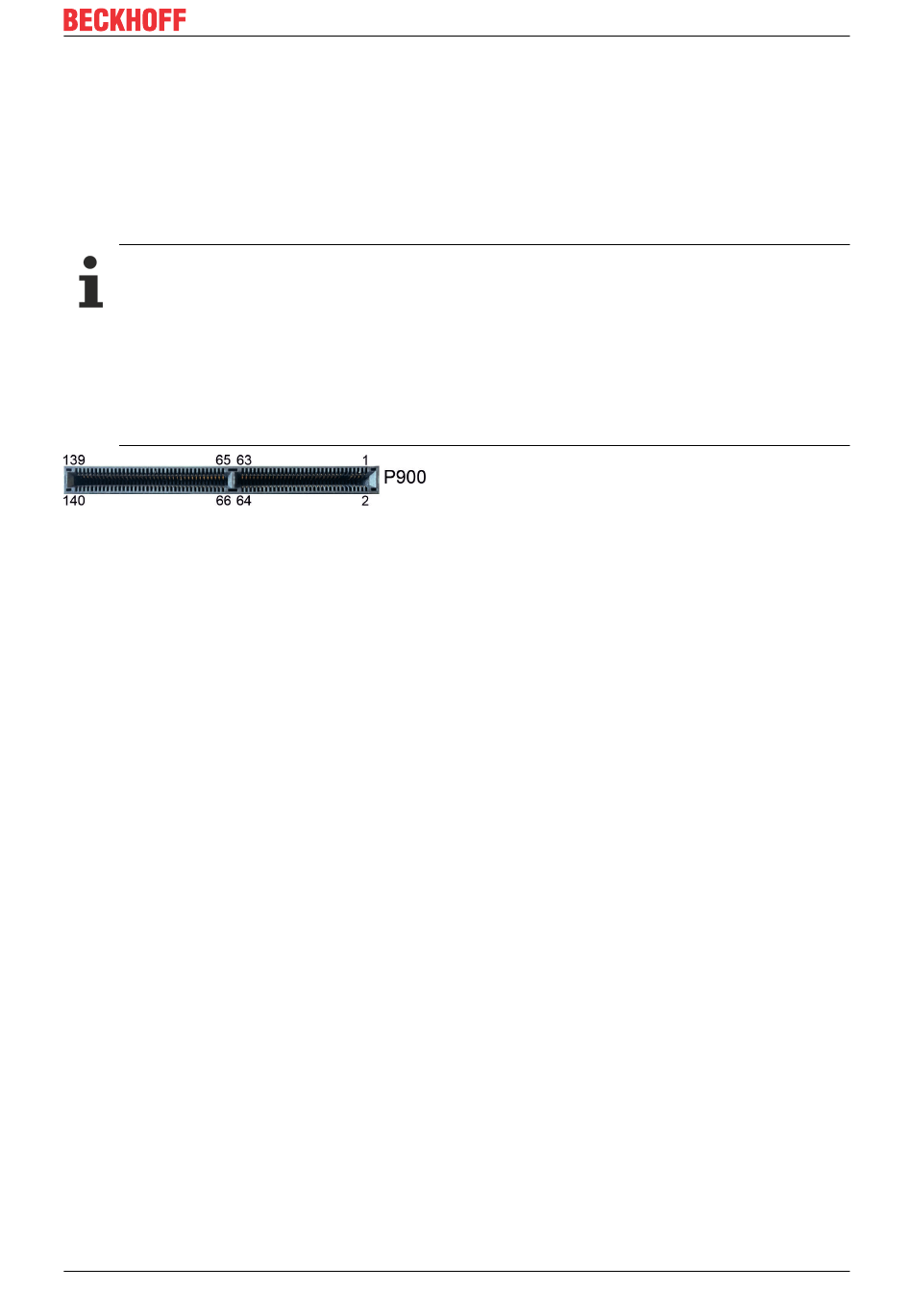

Abb. 10: CB6293 BeaCon140 P900
